Sony MXD-D4 - BD (MD) Board Schematic (Part 1); BD (MD) Board Schematic Diagram (1;2)

5252
MXD-D4

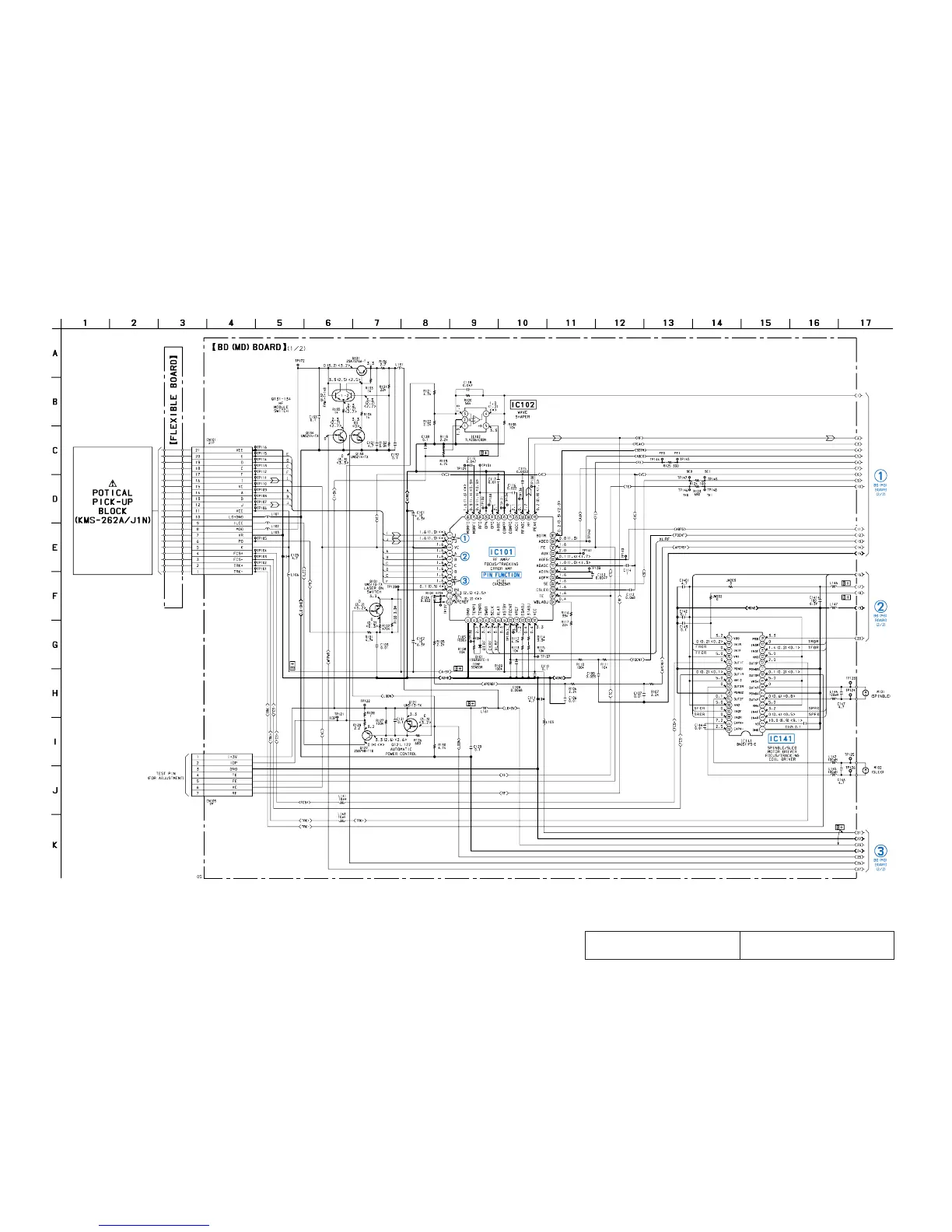

6-7. SCHEMATIC DIAGRAM – BD (MD) Board (1/2) –• See page 55 for Waveforms. • See page 49 for IC Block Diagrams.
Note on Schematic Diagram:
• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : MD STOP
( ) : MD PLAY
< > : MD REC
∗
: Impossible to measure
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
