Sony SCD-CE595 - Chassis Section Exploded View

24
SCD-CE595
107 4-951-620-01 SCREW (2.6X8), +BVTP
0 T101 1-443-286-11 TRANSFORMER, POWER (US,CND)
0 T101 1-443-287-11 TRANSFORMER, POWER (AEP,UK)
#1 7-685-872-09 SCREW +BVTT 3X8
#2 7-685-535-19 SCREW +BTP 2.6X10 TYPE2 N-S
#4 7-682-544-04 SCREW +P 3X3
#6 7-685-534-19 SCREW +BTP 2.6X8 TYPE2 N-S
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

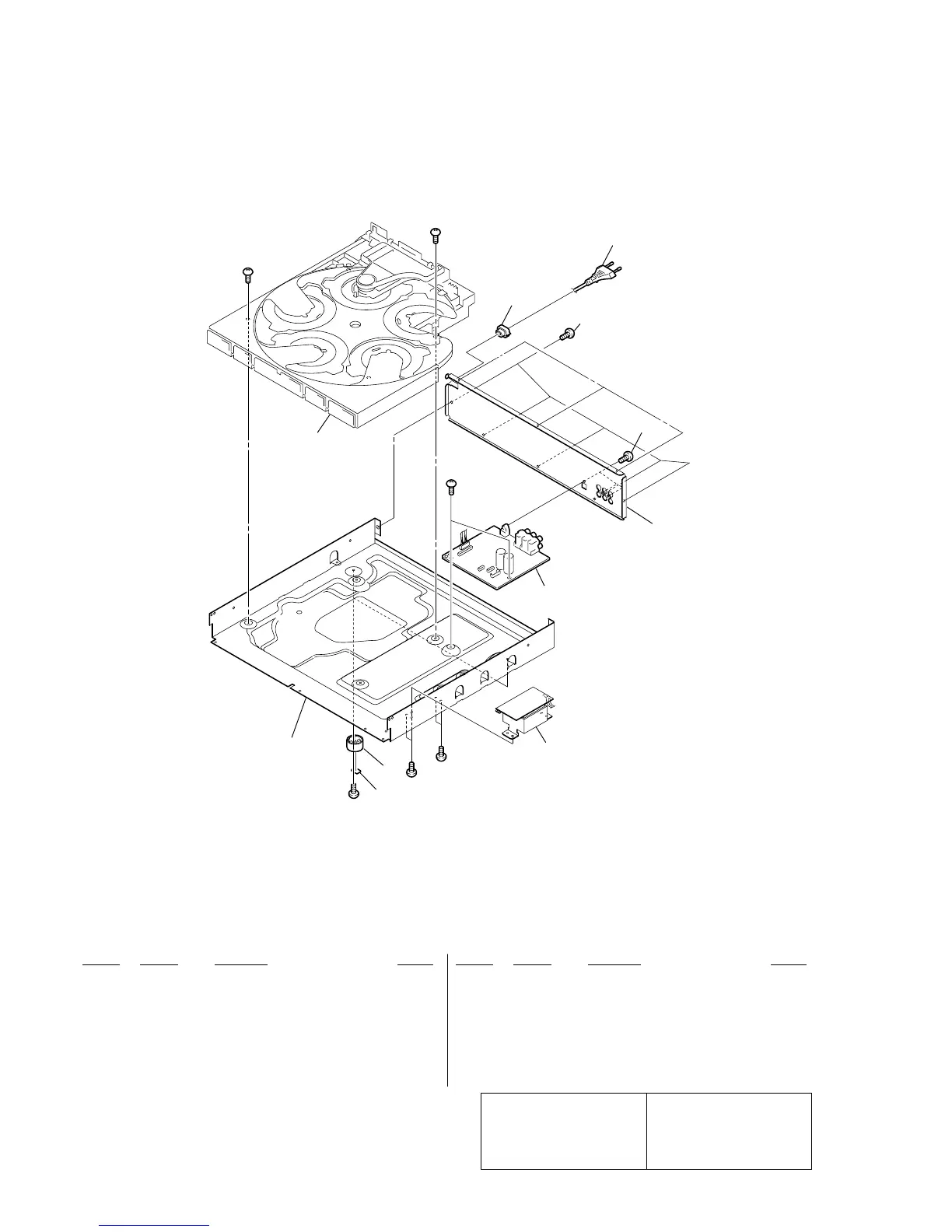

5-3. CHASSIS SECTION
101 X-2022-049-1 FOOT ASSY
102 4-977-358-01 CUSHION
* 103 3-703-244-00 BUSHING (2104), CORD
0 104 1-777-071-43 CORD, POWER (AEP,UK)
0 104 1-783-531-32 CORD, POWER (US,CND)
105 3-704-515-32 SCREW (BV/RING)
106 A-4752-598-A MAIN BOARD, COMPLETE
106
102
101
not supplied
T101
103
104
CD mechanism section
(CDM79C-DVBU51)
#2
105
107
not supplied
#1
#1
#4
#6
#6
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
