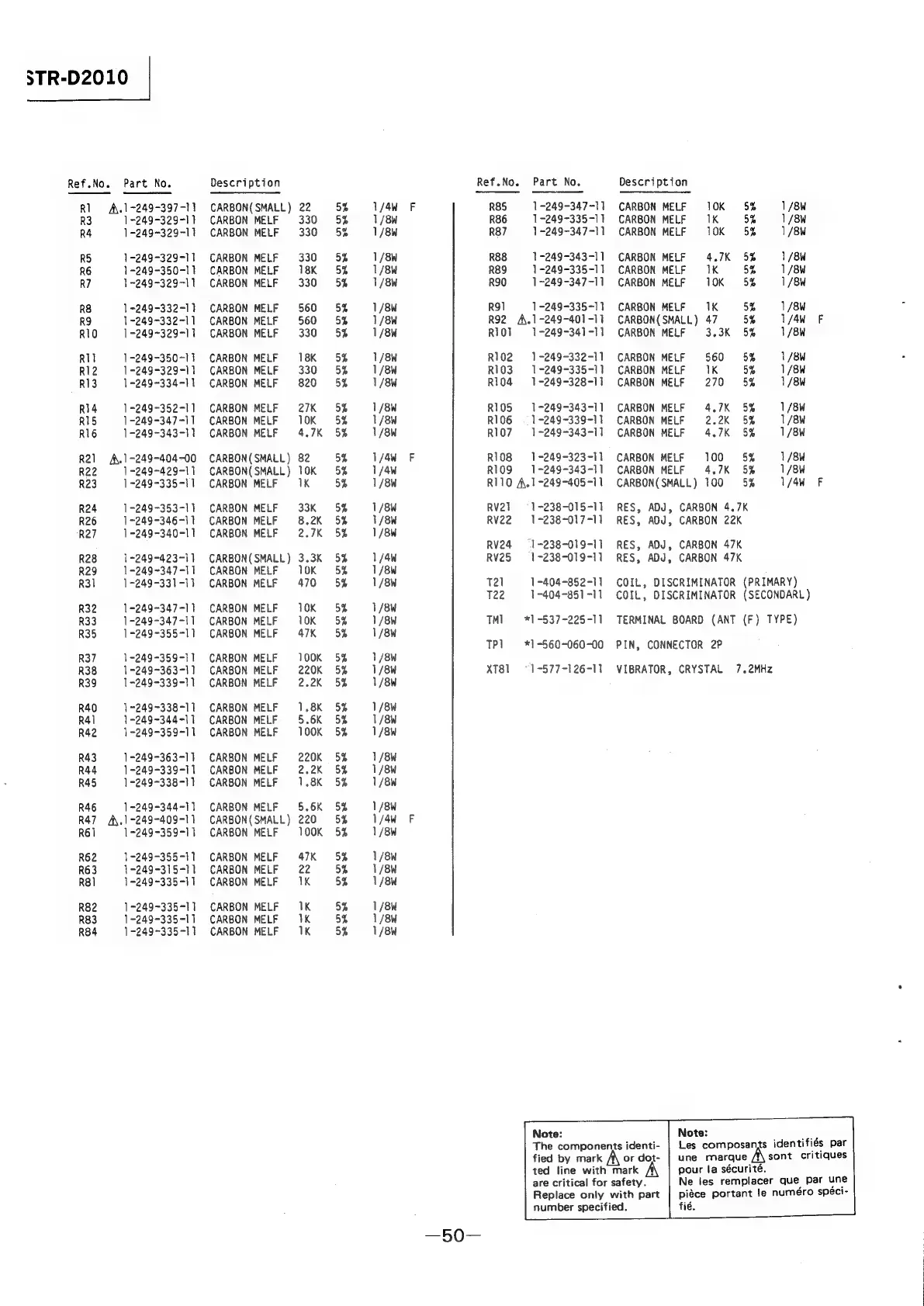

Sony STR-D2010 - Page 38

STR-D2010
Ref.No. Part No. Description Ref.No. Part No. Description
R1 A. -249-397-11 CARBON(SMALL) 22 5% 1/4W OF R85 1-249-347-11 CARBON MELF 10K 5% 1/8W
R3 1-249-329-11 CARBON MELF 330 5% 1/8W R86 1-249-335-11 CARBON MELF 1K 5% 1/8W
R4 1-249~329-11 CARBON MELF 330 % 1/8W R87 1-249-347-11 CARBON MELF 10K 5% 1/8W
R5 1-249-329-11 CARBON MELF 330 5% 1/8W R88 1-249-343-11 CARBON MELF 4.7K 5% 1/8W
R6 1-249-350-11 CARBON MELF 18K 5% 1/8W R89 1-249-335-11 CARBON MELF IK 5% 1/8W
R7 1-249-329-11 CARBON MELF 330 5% 1/8W R90 1-249-347-11 CARBON MELF 10K 5% 1/8W
R8 1+249-332-11 CARBON MELF 560 5% 1/8W R91 1-249-335-11 CARBON MELF 1K 5% 1/8W
RO 1-249-332-11 CARBON MELF 560 5% 1/8W R92. A.1-249-401-11 CARBON(SMALL) 47 5% 1/4w oF
R10 -249~329-11 CARBON MELF 330 95% 1/8W R101 1-249-341-11 CARBON MELF 3.3K 5% 1/8W
R11 -249-350-11 CARBON MELF 18K 5% 1/8W R102 =1-249-332-11 CARBON MELF 560 5% 1/8W
R12 -249-329-11 CARBON MELF 330 5% 1/8W R103. -1-249-335-11 CARBON MELF 1K 5% 1/8W
R13 -249-334-11 CARBON MELF 820 5% 1/8W R104 1-249-328-11 CARBON MELF 270 5% 1/8W
R14 -249-352-11 CARBON MELF 27K 5% 1/8W R105 17249-343-11 CARBON MELF 4.7K 5% 1/8W
R15 -249-347~-11 CARBON MELF 10K 5% 1/8W R106 = 1-249-339-11 CARBON MELF 2.2K 5% 1/8W
R16 -249-343-11 CARBON MELF 4.7K 5% 1/8W R107 1-249-343-11 CARBON MELF 4.7K 5% 1/8W
R21 A.1-249-404-00 CARBON(SMALL) 82 5% 1/4W OF R108 1-249-323-11 CARBON MELF 100 5% 1/8W
R22 -249-429-11 CARBON(SMALL) 10K 5% 1/4W R109 =1-249-343-11 CARBON MELF 4.7K 5% 1/8W
R23 -249-335-11 CARBON MELF iK 5% 1/8W R110 A.1-249-405-11 CARBON(SMALL) 100 5% 1/4W OF
R24 -249-353-11 CARBON MELF 33K 5% 1/8W RV21 = 1-238-015-11 RES, ADJ, CARBON 4.7K
R26 ~249-346-11 CARBON MELF 8.2K 5% 1/8W RV22-1-238-017-11 RES, ADJ, CARBON 22K
R27 -249-340-11 CARBON MELF 2.7K 5% 1/8W
RV24 =: 1-238-019-11 RES, ADJ, CARBON 47K
R28 1-249-423-11 CARBON(SMALL) 3.3K 5% 1/4W RV25 -1-238-019-11 RES, ADJ, CARBON 47K
R29 -249~347-11 CARBON MELF 10K 5% 1/8W
R31 -249-331-11 CARBON MELF 470 5% 1/8W T2l 1-404-852-11 COIL, DISCRIMINATOR (PRIMARY)
T22 1-404-851-11 COIL, DISCRIMINATOR (SECONDARL)
R32 -249-347-11 CARBON MELF 10K 5% 1/8W
R33 -249-347-11 CARBON MELF OK 5% 1/8W TM] ¥*1-537-225-11 TERMINAL BOARD (ANT (F) TYPE)
R35 -249-355-11 CARBON MELF 47K 5% 1/8W
TP] *1-560-060-00 PIN, CONNECTOR 2P
R37 1-249-359-11 CARBON MELF 100K 5% 1/8W
R38 1-249-363-11 CARBON MELF 220K 5% 1/8W XT81 =: 1-577-126-11 VIBRATOR, CRYSTAL 7.2MHz
R39 1-249-339-11 CARBON MELF 2.2K 5% 1/8W
R40 ~249~-338-11 CARBON MELF 1.8K 5% 1/8W
R41 -249-344-11 CARBON MELF 5.6K 5% 1/8W
R42 ~249-359-11 CARBON MELF 100K 5% 1/8W
R43 -249-363-11 CARBON MELF 220K 5% 1/8W
R44 -249-339-11 CARBON MELF 2.2K 5% 1/8W
R45 -249-338-11 CARBON MELF 1.8K 5% 1/8W
R46 -249-344-11 CARBON MELF 5.6K 5% 1/8W
R47 A.1-249-409-11 CARBON(SMALL) 220 5% 1/4W OF
R61 -249-359-11 CARBON MELF 100K 5% 1/8W
R62 1-249-355-11 CARBON MELF 47K 5% 1/8W
R63 -249-315-11 CARBON MELF 22 5% 1/8W
R81 -249-335-11 CARBON MELF IK 5% 1/8W
R82 -249-335-11 CARBON MELF 1K 5% 1/8W
R83 -249-335-11 CARBON MELF IK 5% 1/8W
R84 -249-335-11 CARBON MELF 1K 5% 1/8W
