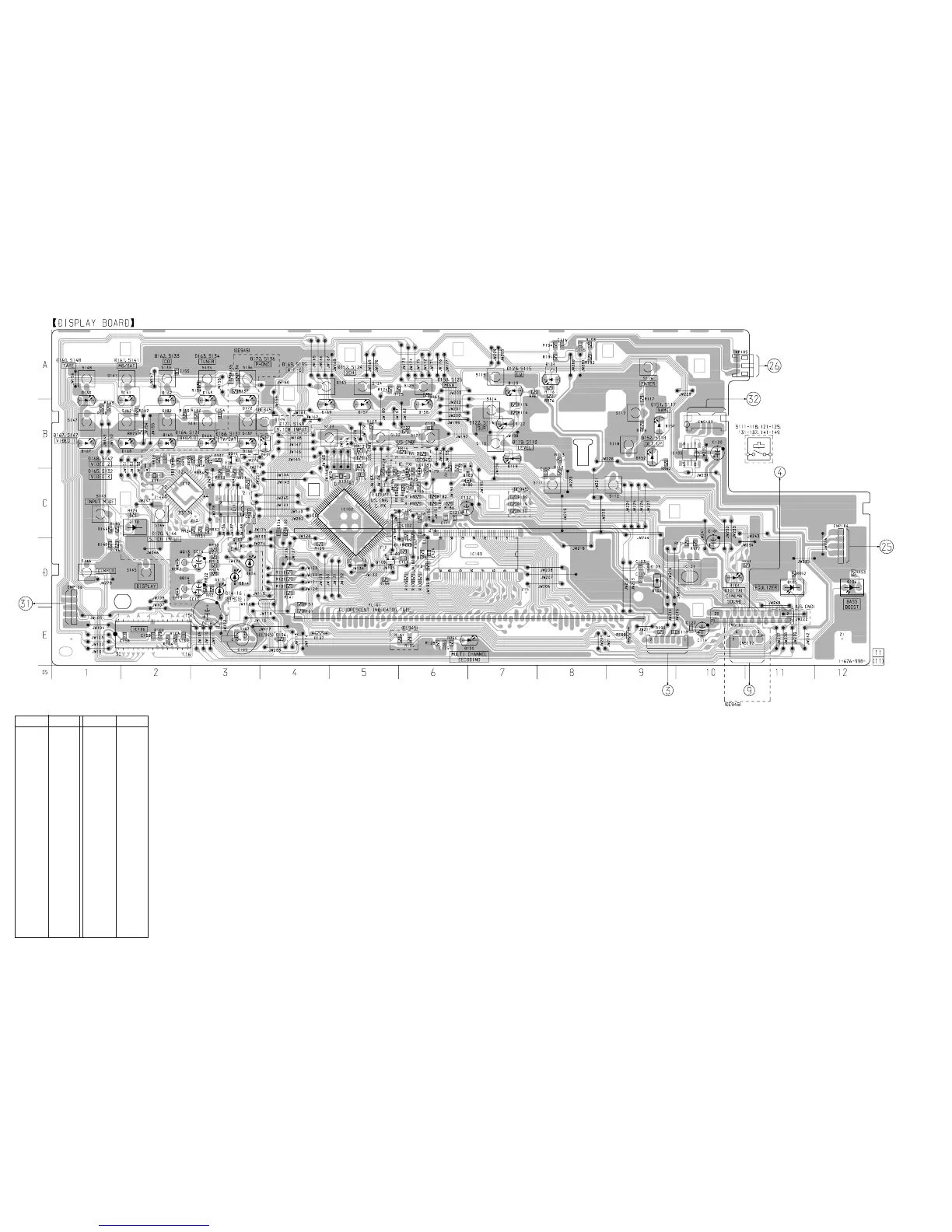

4-18. PRINTED WIRING BOARD – DISPLAY Board – • See page 14 for Circuit Boards Location.
D168 B-2
D169 B-4
D170 C-2
D171 B-4
D172 A-3
D180 C-6
DD11 B-2
DD12 D-2
DD13 D-2
DD14 D-3
DD15 D-3
DD16 D-3
IC11 C-3
IC12 C-2
IC101 D-10
IC102 C-5
IC103 D-7
IC105 B-10
IC106 E-2
Q102 D-3
Q108 D-5
Q109 C-6
QQ11 B-3
QQ13 D-2
QQ14 D-2
Ref. No. Location
Ref. No. Location
D100 E-7
D102 D-9
D103 D-9
D104 D-10
D105 D-11
D106 D-12
D107 E-3
D108 C-6
D114 C-6
D116 C-5
D118 D-6
D119 B-7
D122 B-7
D123 A-7
D124 A-8
D151 B-9
D152 B-9
D157 B-5
D158 B-6
D160 A-1
D161 A-2
D162 A-2
D163 A-3
D164 B-3
D165 B-2
D166 B-3
D167 B-1
• Semiconductor Location
(Page 34)
(Page 34)
(Page 34)
(Page
34)
(Page 19)
(Page 19)
(Page
22)
