Sony STR-V919 - Display Board; Led Board

STR-DE925/V919
— 29 — — 30 —

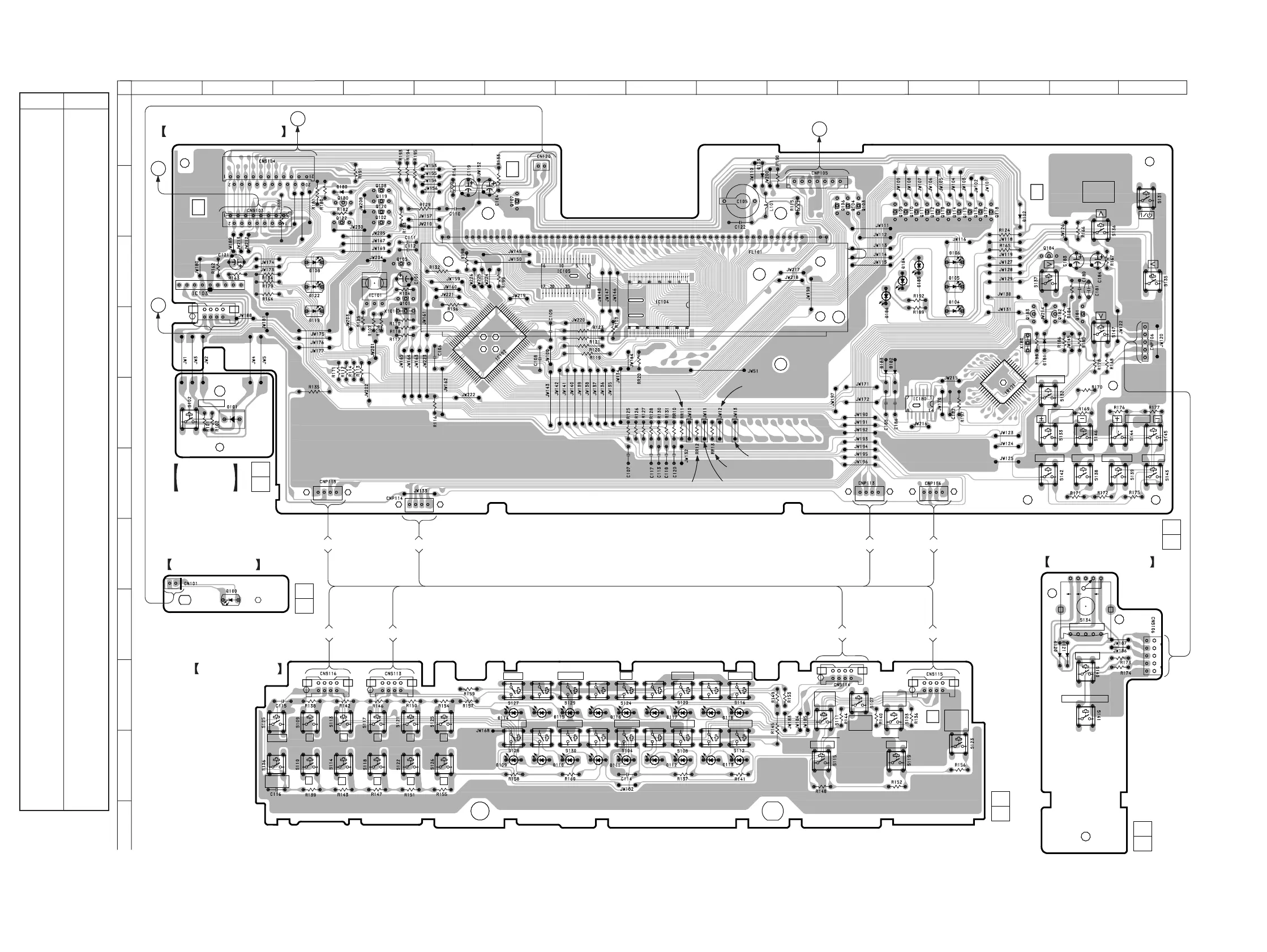

3-12. PRINTED WIRING BOARD — DISPLAY SECTION —
• See page 7 for Circuit Boards Location.
1-670-009-
11
(11)
1-670-007-
11
(11)
1-670-014-
11
(11)
1-670-008-
11
(11)
1-670-010-
11
(11)
DISPLAY BOARD
SW BOARD
SP SW BOARD
LED BOARD
L.B
BOARD
1
2
(MULTI CHANNEL DECODING)
14 14
SHIFT
MUTING
TAPE
MD/DAT CD TUNER PHONO
INPUT
MODE
CURSOR MODE
SET UP
MEMORY
DISPLAY
(INDEX)
(EQUALIZER)
(SURROUND)
(SOUND FIELD)
(EQ)
(BASS BOOST)
FM/AM FM MODE SLEEP
TUNING
PRESET
TUNING
SPEAKERS
GENRE MODE
TV/DBSDVD/LDVIDEO 3VIDEO 2VIDEO 1
DIRECT
TUNING
0987
6
2 3 4 5
1
SOUND FIELD
SOUND
FIELD
ON/OFF
EQ
ON/OFF
BASS
BOOST
14
14
1
5
B A A+BOFF
Z
B
C
A
4
4
1
1
14
9
41 41
41
E
EE
EEE
EEEEEEEE
EE
E
17
64
1
44
34
33
23
22
12
11
MULTI
CURSOR
CONTROL
1
5
1
1100
81
80
51 50
31
30
E
E
E
E
E
E
E
E
E
13
CNS107
12
2 13
1 2 3 4
CH MODEL
CH MODEL
EXCEPT MY,SP,CH
MODEL
EXCEPT CH
MODEL
MY,SP,CH
MODEL
E,EA,MY,SP,CH
MODEL
16
(Page17)
(Page43)
(Page21)
(Page43)
12
A
B
C
D
E
F
G
H
I
J
K
3456789101112131415
Ref. No. Location
D100 H-2
D101 E-2
D102 B-13
D103 B-9
D104 C-12
D105 C-12
D106 C-12
D108 C-3
D109 J-6
D110 J-7
D111 J-7
D112 J-8
D113 J-9
D114 I-6
D115 I-7
D116 I-7
D117 I-8
D118 I-9
D119 D-3
D120 I-13
D121 I-14
D122 C-3
D180 B-3
D181 D-13
D182 E-11
D183 E-11
D184 C-11
D185 C-12
D186 C-11
IC101 C-4
IC102 D-6
IC103 C-1
IC104 D-8
IC105 C-7
IC180 E-12
IC181 E-13
Q101 C-4
Q102 B-4
Q103 B-11
Q104 B-11
Q105 C-4
Q106 B-11
Q107 B-6
Q108 B-4
Q109 B-11
Q110 B-11
Q111 B-12
Q112 B-12
Q113 B-12
Q114 B-12
Q115 B-12
Q116 B-12
Q117 B-13
Q118 B-13
Q119 B-4
Q120 B-4
Q122 B-3
Q180 B-3
Q181 C-14
Q182 C-14
Q183 C-13
Q184 C-13
• Semiconductor
Location
