各部の名称と働き
15
第 1 章 概要
◆ PARALLELREMOTE メニューについては、「[D] システムの設
定− SYSTEMCONFIGURATIONメニュー」（45 ページ）を
ご覧ください。
以下のようにピンの設定を変えて、各機能の ON/OFF や有
効 / 無効を切り換えます。
ON または有効：各ピンと 9 ピンをショートさせる。
OFF または無効：各ピンをオープンにする。
f SERVICE 端子（D-sub9 ピン、凸）
サービス用端子です。サービス担当者が使用します。
g NETWORK スイッチ
ネットワークに接続する場合は LAN に設定します。BKM-
15R の LAN（10/100）端子と直接 1 対 1 で接続する場合は
PEERTOPEER に設定します。
h LAN（10/100）端子（10BASE-T/100BASE-TX）
10BASE-T/100BASE-TX の LAN ケーブル（シールドタイ
プ、別売り）でネットワークまたは BKM-15R の LAN
（10/100）端子に接続します。または、SMF-700 で BKM-
15R の LAN（10/100）端子に接続します。
• 別売りの LAN ケーブルを接続する際は、ノイズによる誤
動作を防ぐため、必ずシールドタイプのケーブルを使用
してください。
モニターを BKM-15R の LAN（10/100）端子と直接 1 対
1 で接続（NETWORK スイッチを PEERTOPEER に設
定）する際は、ストレート仕様（シールドタイプ）の
ケーブルを使用してください。
• 安全のために、周辺機器を接続する際は、過大電圧を持
つ可能性があるコネクターをこの端子に接続しないでく
ださい。
接続については本書の指示に従ってください。
• ネットワークの使用環境により、接続速度に差が生じる
ことがあります。本機は 10BASE-T/100BASE-TX の通信
速度や通信品質を保証するものではありません。
i DC5VOUT 端子（凹）
BKM-15R 用の DC 電源です。
SMF-700 で BKM-15R の DC5VIN 端子と接続します。
ご注意

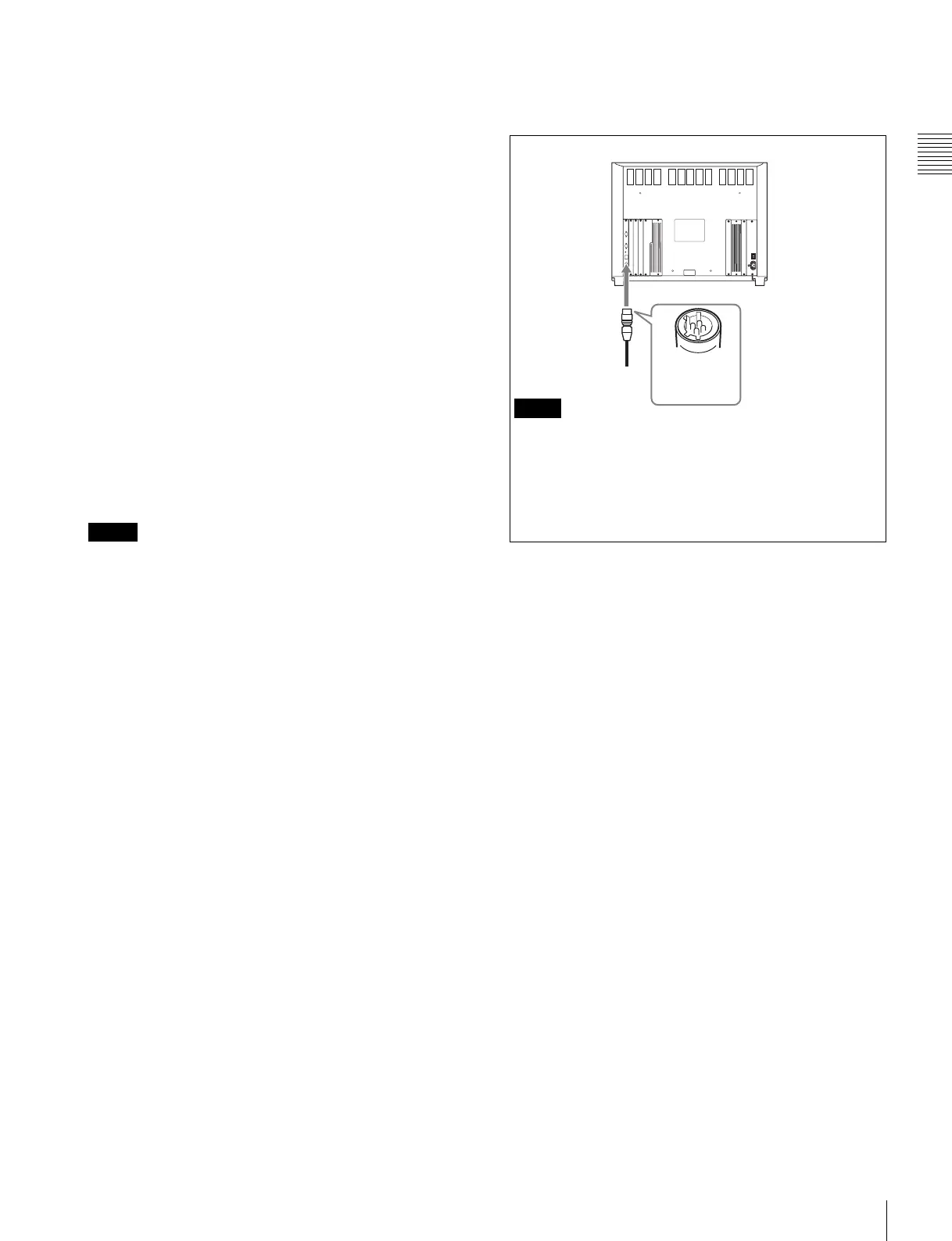

DC5VOUT 端子にケーブルをつなぐときは、ケーブル両
端の凸凹を確認し、必ず凸側を本機に接続してください。
つなぐときは、ケーブル先端の形と DC5VOUT 端子の形
をあわせるようにして、差し込んでください。
ご注意
凸コネクター
を差し込む。
