接続
24
第 1 章 概要
BKM-15R を AC 電源で使用する場合
BKM-15R に付属の AC 電源コードを ACIN 端子に接続し
ます。
AC 電源を使用する場合、ACIN 端子が優先しますので、
DC5VIN 端子にケーブルを接続する必要はありません。

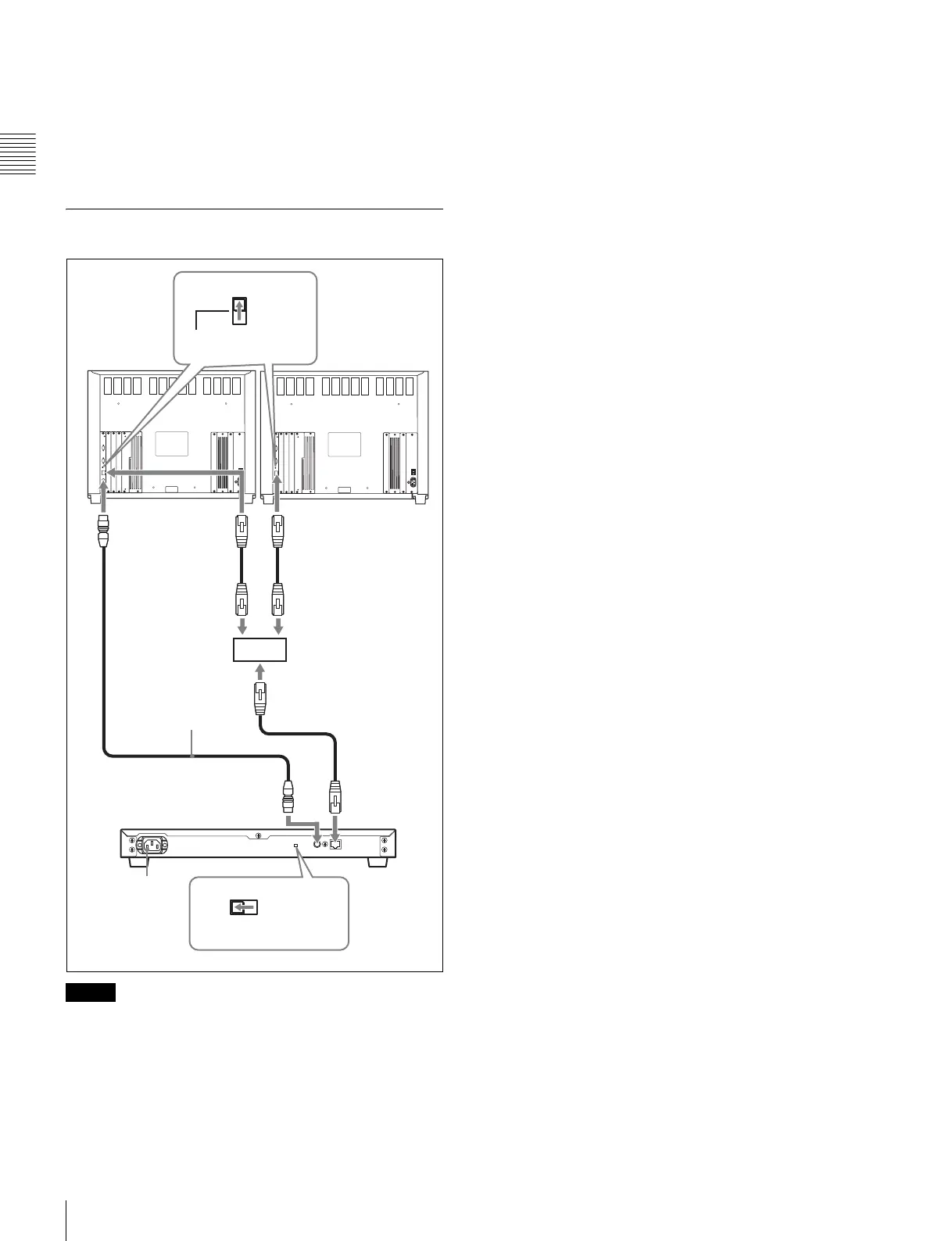

ネットワーク接続
• モニターの MAINPOWER スイッチをオフにして接続し
てください。
• モニターと BKM-15R の NETWORK スイッチを LAN にし
てください。
• 10BASE-T/100BASE-TX の LAN ケーブル（シールドタイ
プ、別売り）でネットワークに接続します。
• 別売りの LAN ケーブルを接続する際は、ノイズによる誤
動作を防ぐため、必ずシールドタイプのケーブルを使用
してください。
• モニターと BKM-15R を合わせて 32 台（BKM-15R は最大 4
台）接続することができます。
• BKM-15R はサブネットを越えてモニターをコントロール
することはできません。
• 別売りのスイッチングハブは、ストレート / クロスケーブ
ルの自動選択機能（AUTOMDI/MDI-X）をもった機器
をご使用ください。
• モニターのDC5VOUT端子とBKM-15R のDC5VIN端子
を SMF-700 で接続します。この場合、BKM-15R の電源は
DC5V ケーブルを通じてモニターから供給されるため、
AC 電源を接続する必要はありません。
BKM-15R を AC 電源で使用する場合
BKM-15R に付属の AC 電源コードを ACIN 端子に接続し
ます。
AC 電源を使用する場合、ACIN 端子が優先しますので、
DC5VIN 端子にケーブルを接続する必要はありません。
ご注意
LAN
NETWORK
PEER TO PEER
LAN
PEER TO PEER
NETWORK
モニター
LAN(10/100)
端子
DC5VOUT
端子
DC5VIN 端子
LAN(10/100)
端子
モニター
本機を AC 電源で
使用するときは
接続しない。
LAN(10/
100) 端子
スイッチングハブ
（AUTOMDI/
MDI-X 機能付き）
LAN にする。
LAN にする。
ACIN 端子
BKM-15R
