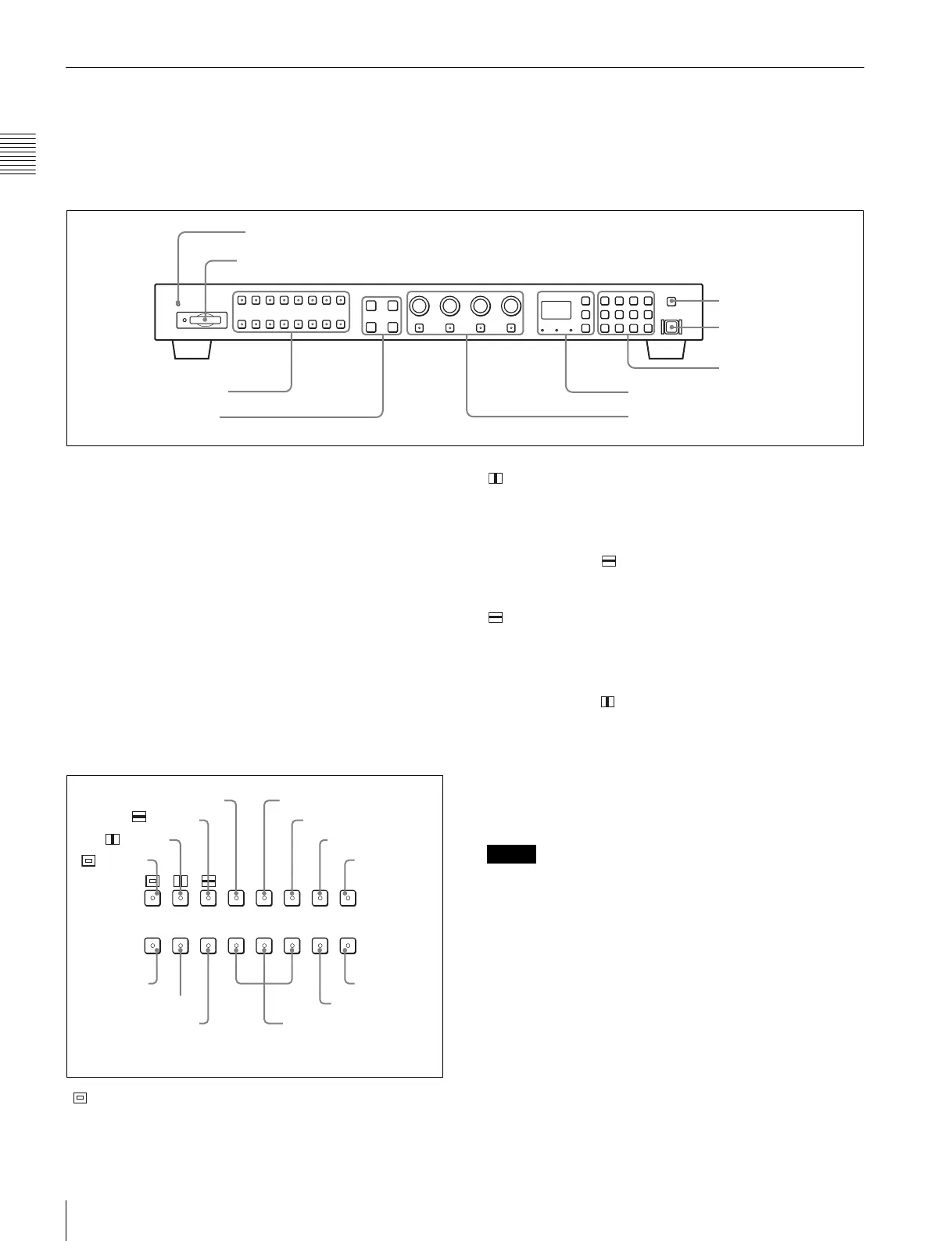

各部の名称と働き
16
第 1 章 概要
モニターコントロールユニット BKM-15R（別売り）
以下は、モニターコントロールユニット BKM-15R（別売
り）に接続した操作例の解説です。
前面
a OPERATE ランプ
本機が通電中 LED が点灯します。
bメモリースティック挿入口
スタンダード / デュオサイズ対応のスロットが搭載されて
います。
別売りのメモリースティックを挿入します。
◆メモリースティックの出し入れについては、「メモリース
ティックの取り扱い」（21 ページ）をご覧ください。
c ファンクションボタン
モニターの動作条件を切り換えます。
押すたびに、ボタン上の LED がついたり（ON）、消えたり
（OFF）して、モニターの動作条件が切り換わります。
（アンダースキャン）ボタン：ON にすると、3% アン
ダースキャンになり、ラスターの四隅までが画面に表示さ
れます。
（H ディレイ）ボタン：ON にすると、画像が水平方向に
移動し、水平同期信号が現われます。
• 画像の明るさ（輝度）が自動的に増加して、同期部分の
チェックに便利です。
• H ディレイ時に ボタンを押すと、パルスクロス画像が
表示されます。
（V ディレイ）ボタン：ON にすると、画像が垂直方向に
移動し、画面のほぼ中央に垂直同期信号が現われます。
• 画像の明るさ（輝度）が自動的に増加して、同期部分の
チェックに便利です。
• V ディレイ時に ボタンを押すと、パルスクロス画像が
表示されます。
MONO（白黒）ボタン：ON にすると、画面が白黒になり
ます。OFF にすると、画面はオプションデコーダのカラー
判別結果に応じて自動的にカラーまたは白黒に切り換わり
ます。
MONO ボタンは RGB 信号入力時には動作しません。
APT（アパーチャー）ボタン：ON にすると周波数特性を
補正できます。補正量は INPUTCONFIGURATION メ
ニューで設定します。
◆ 信号システムごとのアパーチャー補正周波数は「信号システム
別のアパーチャー補正周波数」（20 ページ）をご覧ください。
◆ INPUTCONFIGURATION メニューについては「[C] 入力チャ
ンネルの設定− INPUTCONFIGURATIONメニュー」（39
ページ）をご覧ください。
2メモリースティック挿入口
3 ファンクションボタン
4 メニュー操作ボタン
5 DEGAUSS ボタン
6 MONITORI/1
スイッチ
7 数値ボタン部
8 モニター選択ボタンとランプ
9MANUAL 調整ボタンとつまみ
1 OPERATE ランプ
APT COMB
CHAR
OFF
COL
TEMP
16 : 9
EXT
SYNC
BLUE
ONLY
R OFF G OFF B OFF MARKER
CHROMA
UP
MONO
APT ボタン
MONO ボタン
ボタン
ボタン
ボタン
COMB ボタン
CHAROFF ボタン
COLTEMP
ボタン
16:9 ボタン
EXTSYNC ボタン
BLUEONLY
ボタン
R/G/BOFF ボタン
MARKER ボタン
CHROMA
UP ボタン
ご注意
