各部の名称と働き
19
第 1 章 概要

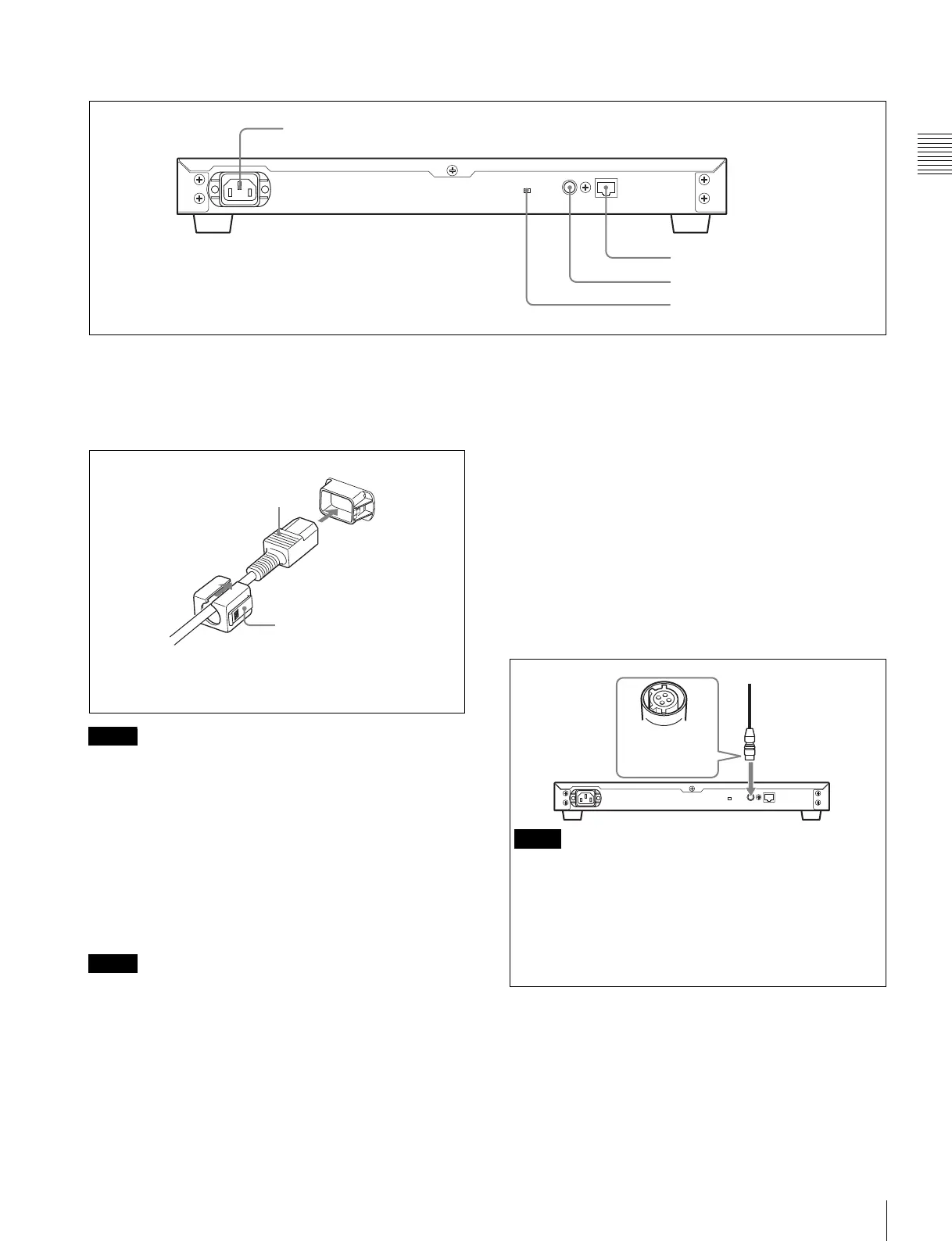

背面
a ACIN（AC 電源入力）端子（3 ピン）
付属の AC 電源コードで AC 電源を接続します。
AC 電源を使用する場合、ACIN 端子が優先しますので、
DC5VIN 端子にケーブルを接続する必要はありません。
このコントローラーには、必ず付属の電源コードをご使用
ください。他の電源コードを使用する場合には、このコン
トローラーは VCCI の規格に適合しない可能性があります。
b LAN（10/100）端子（10BASE-T/100BASE-TX）
10BASE-T/100BASE-TX の LAN ケーブル（シールドタイ
プ、別売り）でネットワークまたはモニターの LAN（10/
100）端子に接続します。または、SMF-700 でモニターの
LAN（10/100）端子に接続します。
• 別売りの LAN ケーブルを接続する際は、ノイズによる誤
動作を防ぐため、必ずシールドタイプのケーブルを使用
してください。
BKM-15R をモニターの LAN（10/100）端子と直接 1 対 1
で接続（NETWORK スイッチを PEERTOPEER に設
定）する際は、ストレート仕様（シールドタイプ）の
ケーブルを使用してください。
• 安全のために、周辺機器を接続する際は、過大電圧を持
つ可能性があるコネクターをこの端子に接続しないでく
ださい。
接続については本書の指示に従ってください。
• ネットワークの使用環境により、接続速度に差が生じる
ことがあります。本機は 10BASE-T/100BASE-TX の通信
速度や通信品質を保証するものではありません。
c DC5VIN 端子（凸）
SMF-700 でモニターの DC5VOUT 端子と接続します。
この場合、本機の電源は DC5V ケーブルを通じてモニター
から供給されるため、AC 電源を接続する必要はありませ
ん。
また、AC 電源が接続されているときは、働きません。
d NETWORK スイッチ
LAN（10/100）端子にネットワーク接続する場合は LAN
に設定します。モニターの LAN（10/100）端子と直接 1 対
1 で BKM-15R を接続する場合は PEERTOPEER に設定し
ます。
1 ACIN 端子
2 LAN（10/100）端子
3 DC5VIN 端子
4 NETWORK スイッチ
ご注意
ご注意
AC プラグホルダー（付属）
AC 電源コード（付属）
AC プラグホルダーをはめて、プラグが抜けないように固定
する。
DC5VIN 端子にケーブルをつなぐときは、ケーブル両端
の凸凹を確認し、必ず凹側を BKM-15R に接続してくださ
い。
つなぐときは、ケーブル先端の形と DC5VIN 端子の形を
あわせるようにして、差し込んでください。
ご注意
凹コネクターを
差し込む。
