Configuration
1 Raccordez votre moniteur à votre
ordinateur
x Raccordement à ordinateur compatible IBM PC/AT
x Raccordement à un ordinateur Macintosh ou
compatible
Aucun adaptateur n'est nécessaire pour les modèles G3 et G4 les
plus récents. Il est possible qu'un adaptateur (non fourni) soit
nécessaire pour les ordinateurs Macintosh antérieurs.
x Raccordement à un second ordinateur
Remarques
• Ne touchez pas les broches du connecteur du câble de signal vidéo.
• Vérifiez l’alignement du connecteur HD15 pour ne pas tordre les broches du
connecteur du câble de signal vidéo.
Sélection du signal d’entrée
Vous pouvez raccorder deux ordinateurs à ce moniteur à l’aide de deux
connecteurs HD15. Pour basculer d’un ordinateur à l’autre, utilisez le
commutateur INPUT. Le connecteur sélectionné apparaît à l’écran
pendant 3 secondes.
Remarque
Si aucun signal n’est entré par le connecteur sélectionné, le message PAS DE
VIDEO apparaît à l’écran. Après quelques secondes, le moniteur passe en mode
d’économie d’énergie. Si tel est le cas, basculez sur l’autre connecteur.
Connecteurs d’entrée HD15
* DDC (Display Data Channel) est une norme de VESA.
2 Mettez le moniteur et l’ordinateur sous tension
1 Raccordez le cordon d’alimentation au moniteur puis
appuyez sur l’interrupteur ! (alimentation) afin de mettre
le moniteur sous tension.
2 Mettez l’ordinateur sous tension.
Vous n’avez pas besoin de pilotes spécifiques
Ce moniteur est conforme à la norme Plug & Play “DDC” et détecte
automatiquement l’ensemble des informations relatives au moniteur. Il n’est pas
nécessaire d’installer un pilote ou un gestionnaire supplémentaire sur l’ordinateur.
Lorsque vous mettez votre ordinateur sous tension pour la première fois, après
l’avoir raccordé au moniteur, il est possible que l’Assistant d’ajout de nouveau
matériel apparaisse à l’écran. Dans ce cas, suivez les instructions affichées. Le
moniteur Plug & Play approprié est sélectionné automatiquement, vous
permettant ainsi de l’utiliser.

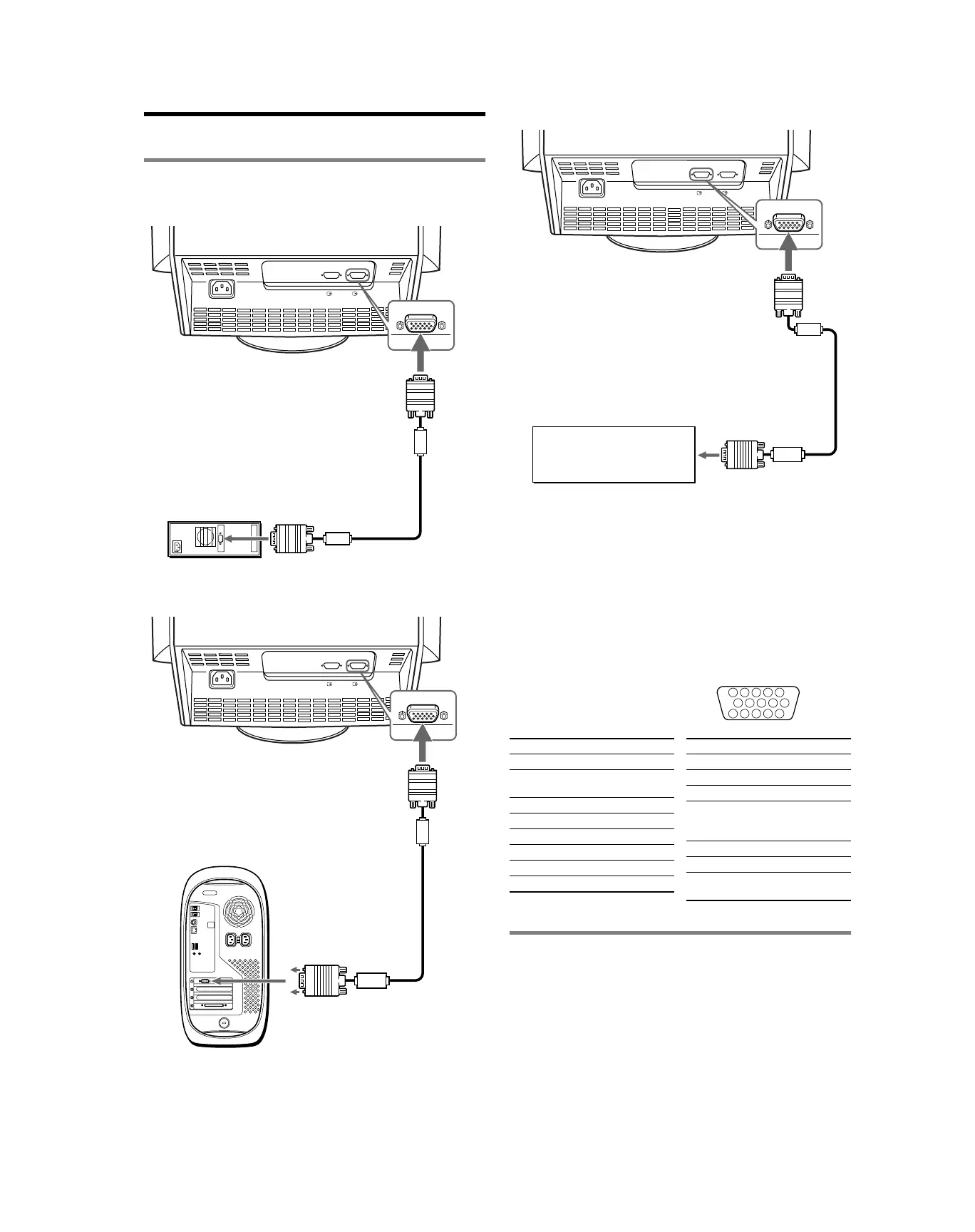

AC IN
2
1
vers la sortie vidéo
IBM PC/AT ou ordinateur
compatible
vers HD15
câble de signal vidéo
(fourni)
AC IN
2
1
vers HD15
Macintosh ou ordinateur compatible
câble de signal
vidéo (fourni)
vers la sortie vidéo
AC IN
2
1
Reportez-vous aux
exemples précédents pour
savoir comment raccorder
votre ordinateur.
câble de signal
vidéo (non fourni)
vers HD15
5 4 3 2
1
678910
1112131415
N° de broche Signal
1 Rouge
2Vert
(Sync sur Vert)
3Bleu
4 ID (Masse)
5 DDC (Masse)*
6 Masse Rouge
7Masse Vert
8Masse Bleu
9 DDC + 5V*
10 Masse
11 ID (Masse)
12 Données
bi-directionnelles
(SDA)*
13 Sync H
14 Sync V
15 Horloge de
données (SCL)*
N° de broche Signal
