4.4 Typenschild
1
2
3
4
5
6
7
8
9
min
-1
m
3
/h
Bj.
Ø
Verkaufsgesellschaft GmbH
Hauptstraße 3
91233 Neunkirchen am Sand, Germany
SPECK Pumpen
S-Nr.
Type
W
Q
n
mm
mH

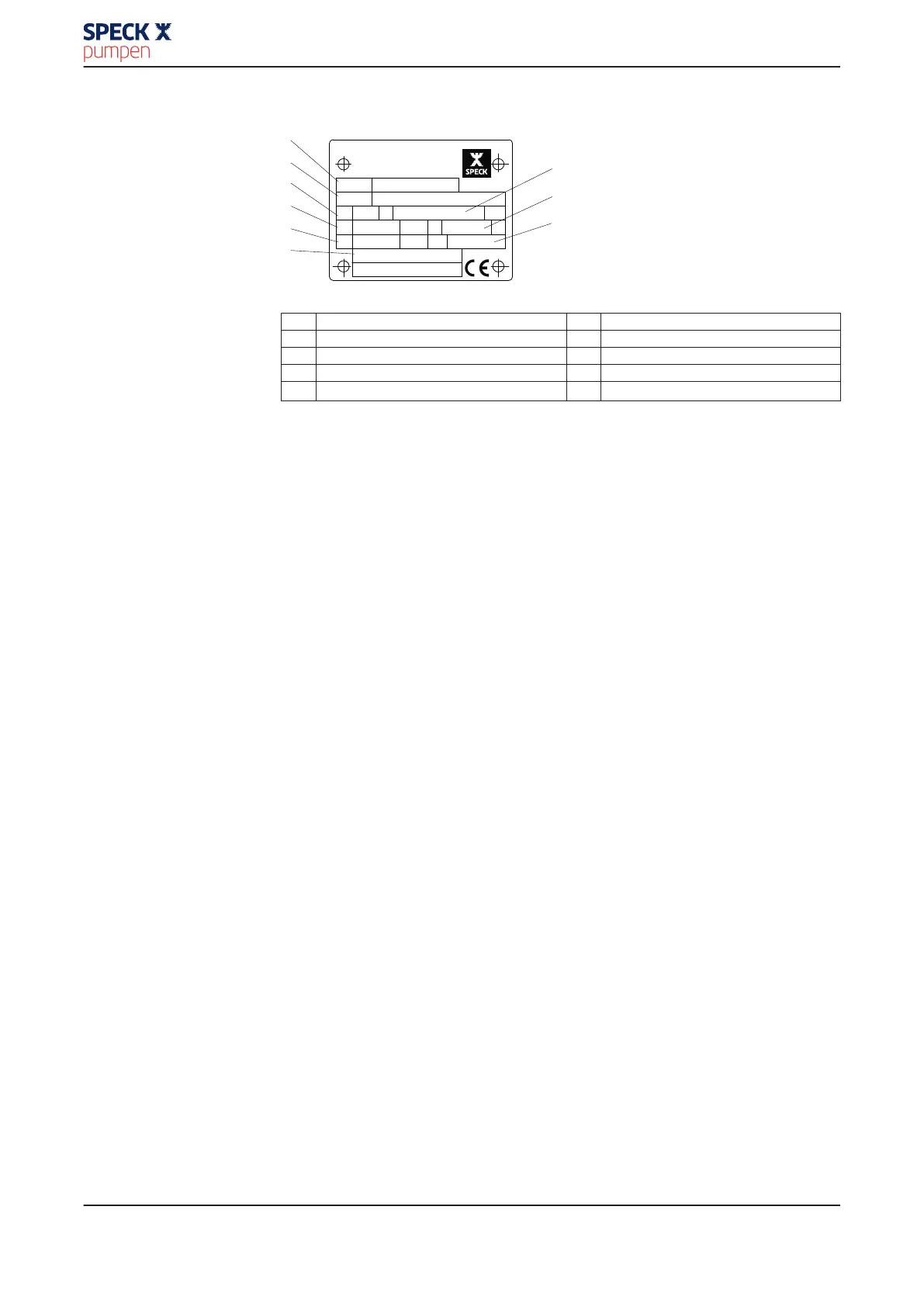

Abb. 4: Typenschild (Beispiel) Normpumpe
1 Seriennummer 2 Baureihe, Baugröße
3 Werkstoffausführung 4 Förderstrom
5 Drehzahl 6 Sonstiges
7 Laufraddurchmesser 8 Förderhöhe
9 Baujahr
4.5 Konstruktiver Aufbau
Bauart
▪ Spiralgehäusepumpe
▪ Einstufig
▪ Leistungen nach EN 733
▪ Anforderungen nach Richtlinie 2009/125/EG
Pumpengehäuse
▪ Radial geteiltes Spiralgehäuse
▪ Auswechselbare Spaltringe (optional bei Gehäusewerkstoff C)
Je nach Baugröße und Ausführung:
▪ Spiralgehäuse mit angegossenen Pumpenfüßen
Laufradform
▪ Geschlossenes Radialrad mit räumlich gekrümmten Schaufeln
Wellendichtung
▪ Einzelgleitringdichtungen nach EN 12756
▪ Doppelgleitringdichtungen nach EN 12756
▪ Welle im Bereich der Wellendichtung mit auswechselbarer Wellenhülse
Antrieb
▪ Wirkungsgradklasse IE3
Standardausführung:
▪ Oberflächengekühlter IEC-Drehstrom-Kurzschlussläufermotor
▪ Wicklung 50 Hz, 220-240 V / 380-420 V ≤ 2,20 kW
▪ Wicklung 50 Hz, 380-420 V / 660-725 V ≥ 3,00 kW
▪ Wicklung 60 Hz, 440-480 V ≤ 2,60 kW
▪ Wicklung 60 Hz, 440-480 V ≥ 3,60 kW
▪ Bauart IM V1 ≤ 4,00 kW
▪ Bauart IM V15 ≥ 5,50 kW
▪ Schutzart IP55
▪ Betriebsart Dauerbetrieb S1
▪ Wärmeklasse F mit Temperaturfühler, 3 Kaltleiter
Explosionsgeschütze Ausführung:
▪ Oberflächengekühlter IEC-Drehstrom-Kurzschlussläufermotor
▪ Wicklung 50 Hz, 220-240 V / 380-420 V ≤ 1,85 kW
