Speck pumpen Normblock - Anzugsdrehmomente

7.6 Anzugsdrehmomente

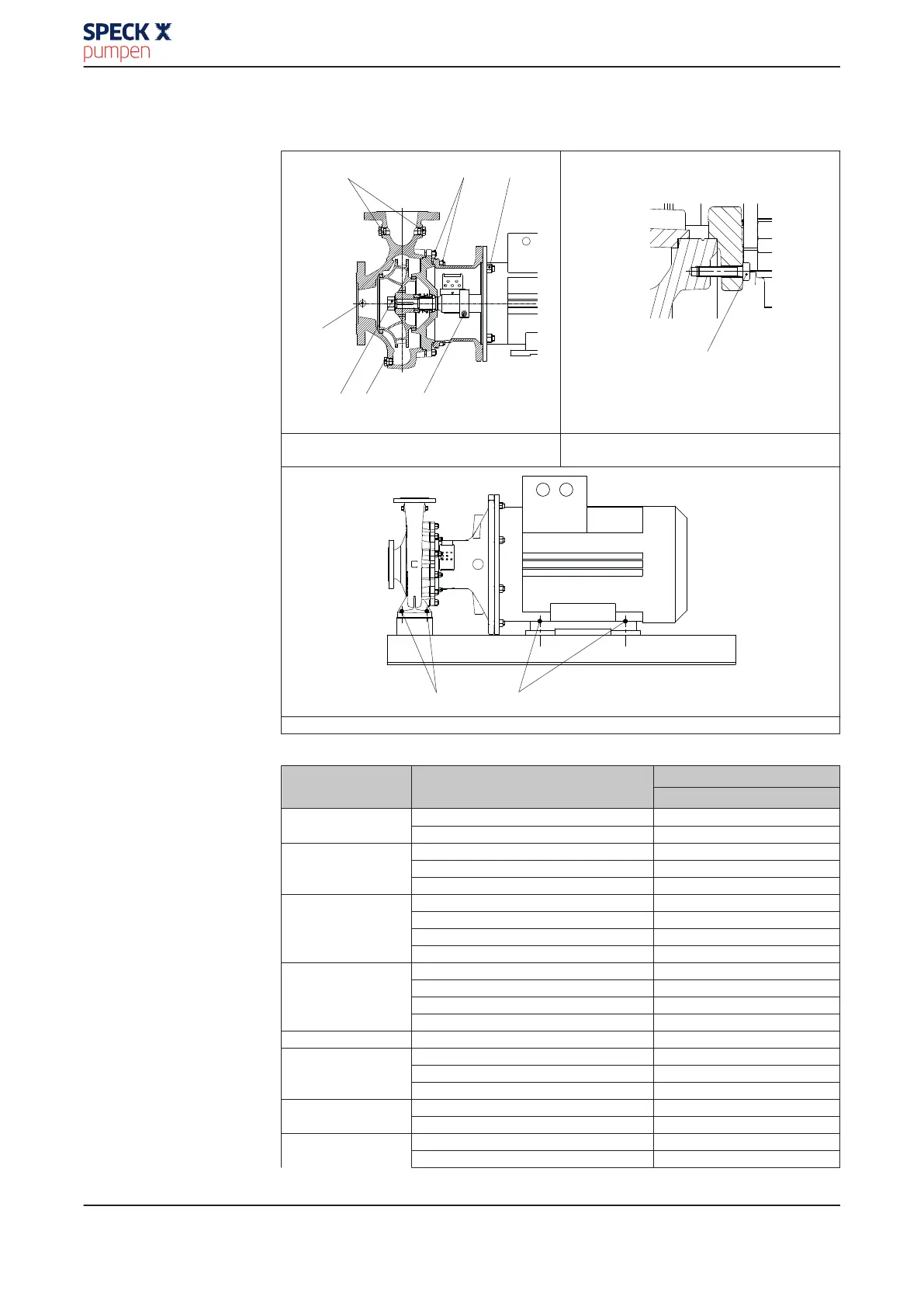

Tabelle 16: Schraubenanzugsstellen
A E
X
X
B X
F
G
Ausführung mit geschraubtem Gehäuse-
deckel
Ausführung mit geklemmtem Gehäuse-
deckel
H I
Ausführung mit Grundplatte
Tabelle 17: Anzugsdrehmomente der Schraubverbindungen an der Pumpe
Position
Gewinde Anzugsdrehmoment
[Nm]
A M12 55
M16 130
B M12 × 1,5 55
M24 × 1,5 130
M30 × 1,5 170
E M8 20
M10 38
M12 55
M16 130
F M6 15
M8 38
M10 85
M12 91
G M6 5
H M12 30
M16 75
M20 75
I M20 140
M24 140
X 1/8 25
1/4 55
7 Wartung/Instandhaltung
Normblock
45 von 58
