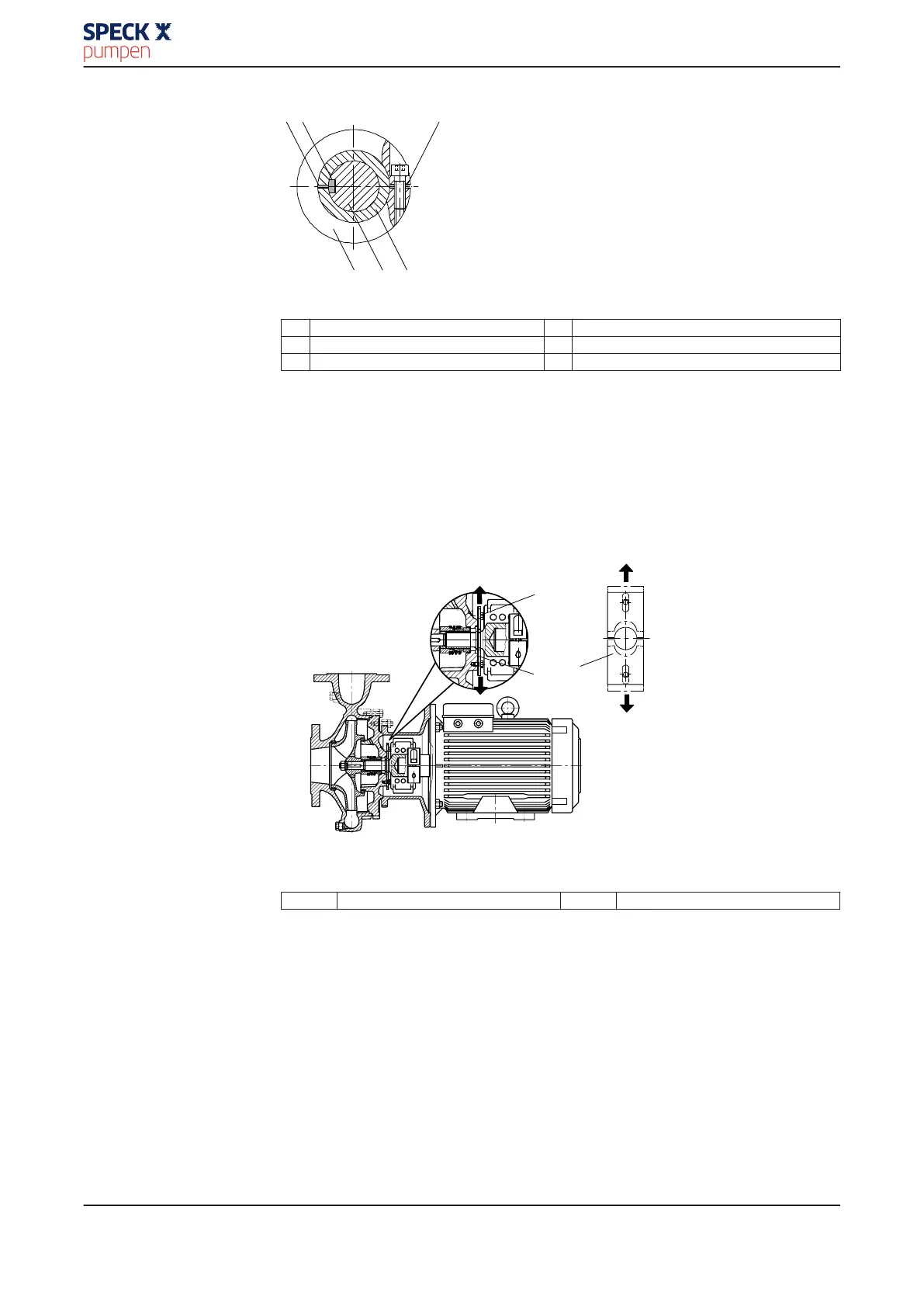

Abb. 9: Motorwellenstumpf auf Welle montieren
1 Schlitz der Welle 2 Passfedernut des Motorwellenendes
3 Schlitz des Spannrings 4 Spannring
5 Motorwelle 6 Welle
✓ Hinweise und Schritte unter (⇨ Kapitel 7.5.1 Seite 41) bis (⇨ Kapitel 7.5.4 Seite
43) beachtet bzw. durchgeführt.
1. Motorwellenstumpf auf die Welle 210 stecken und darauf achten, dass Passfe-
dernut des Motorwellenendes und Schlitz der Welle 210 deckungsgleich sind
und dem Schlitz des Spannrings 515 gegenüberliegen (siehe Abbildung: Motor-
wellenstumpf auf Welle montieren).
2. Innensechskantschrauben 914.24 anziehen.
3. Sechskantschrauben 901.50 lösen.
Abb. 10: Sicherungsbleche entfernen
901.50
Sechskantschrauben 931.95 Sicherungsblech
4. Beide Sicherungsbleche 931.95 aus Nut der Welle 210 ziehen.
5. Sechskantschrauben 901.50 anziehen.
6. Sechskantmuttern 920.11 aufsetzen und anziehen.
