9 Zugehörige Unterlagen
9.1 Gesamtzeichnungen
9.1.1 Ausführung mit Einzelgleitringdichtung und geschraubtem Gehäusedeckel
Tabelle 20: Diese Darstellung ist gültig für folgende Baugrößen:
32-200
32-250
40-200
40-250
40-315
50-200
50-250
50-315
65-200
65-250
65-315
80-250
80-315
80-400
100-250
100-315
100-400
125-250
125-315
125-400
150-250
150-315
150-400
[ Nur in Verpackungseinheiten lieferbar
902.11
DA
AE
903.03
411.03
1M
903.04
411.04
903.01
411.01
E
102
102
411.01/.02/.03/.04
502.01
902.01
903.01/.02/.03/.04
920.01
903.02
411.02
DA
AE
502.01
902.01
920.95
930.95
550.95
230 400.10
433
502.02
400.75
523
523
400.75
161
161
502.02
902.15/.51
920.15
920.01
901.30
801
920.11
341
341
68-3.01/.02
901.31
902.11
920.11
920.15
183
901.31
210
940.01
931.95
901.50
914.24
902.15
902.51
515
515
914.24
210
515
515
914.24
550.95
920.95
930.95
940.01
68-3.01/.02 68-3

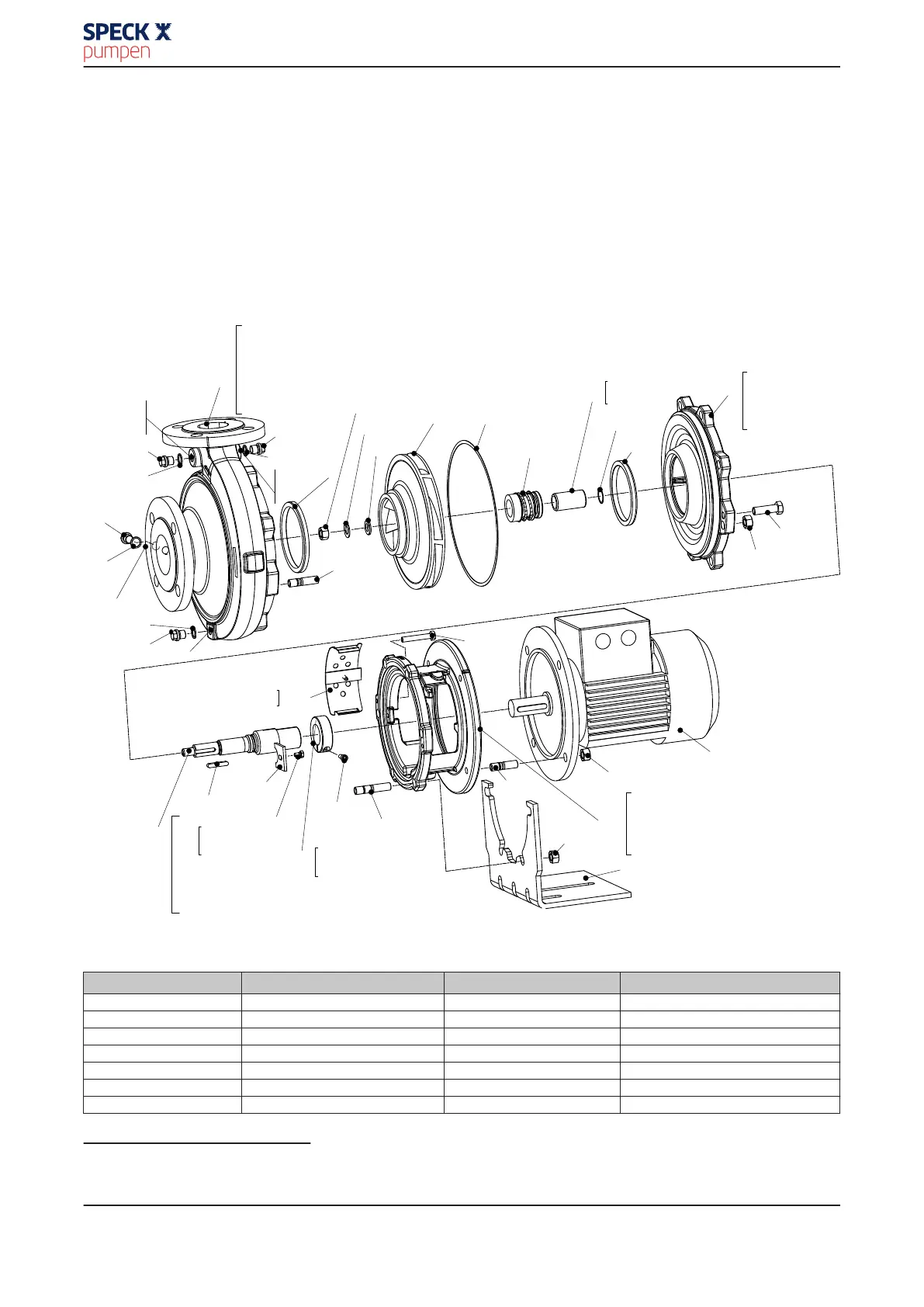

Abb. 11: Ausführung mit Einzelgleitringdichtung und geschraubtem Gehäusedeckel
Tabelle 21: Einzelteilverzeichnis
7)
Teile-Nr. Teile-Benennung Teile-Nr. Teile-Benennung
102 Spiralgehäuse 68-3.01/.02 Abdeckplatte
146 Zwischenlaterne 801 Flanschmotor
161 Gehäusedeckel 901.30/.31/.50 Sechskantschraube
183 Stützfuß 902.01/.06/.11/.15/.50/.51 Stiftschraube
210 Welle 903.01/.02/.03/.04/.08 Verschlussschraube
230 Laufrad 914.24 Zylinderschraube
341 Antriebslaterne 920.01/.06/.11/.15/.95 Sechskantmutter
7)
Baugrößen- /werkstoffabhängig können einzelne Teile entfallen.
