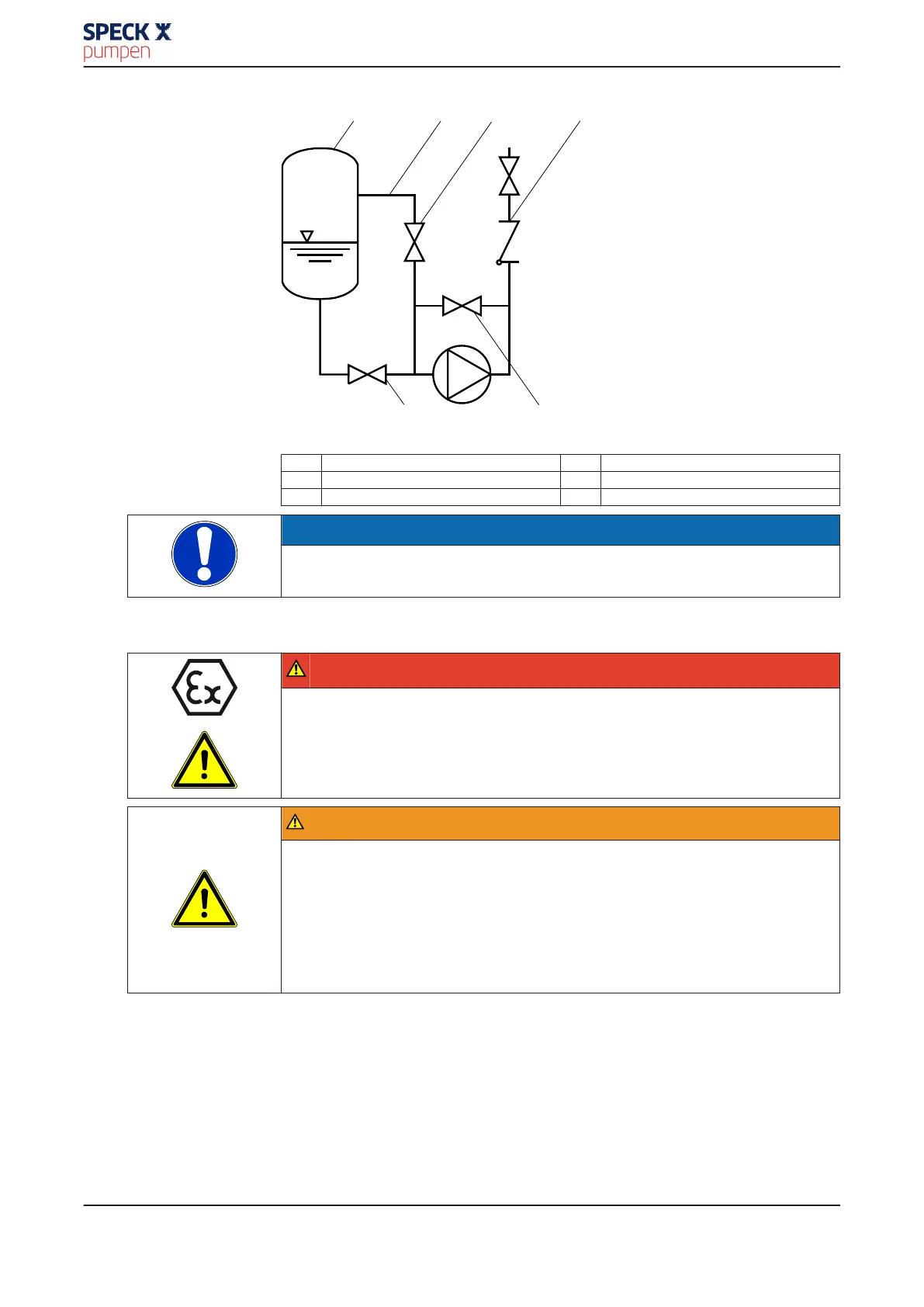

Abb. 7: Vakuumausgleich
1
Vakuumbehälter 2 Vakuumausgleichsleitung
3 Absperrorgan 4 Rückschlagklappe
5 Hauptabsperrorgan 6 Vakuumdichtes Absperrorgan
HINWEIS
Eine zusätzlich absperrbare Rohrleitung (Pumpendruckstutzen-Ausgleichsleitung)
erleichtert das Entlüften der Pumpe vor dem Anfahren.
5.4.4 Zusatzanschlüsse
GEFAHR
Bildung einer explosionsfähigen Atmosphäre durch Mischen unverträglicher Flüssig-
keiten in Hilfsverrohrungen
Verbrennungsgefahr!
Explosionsgefahr!
▷ Auf Verträglichkeit von Sperr-/Quenchflüssigkeit und Fördermedium achten.
WARNUNG
Nicht oder falsch verwendete Zusatzanschlüsse (z. B. Sperrflüssigkeit, Spülflüssigkeit
usw.)
Verletzungsgefahr durch austretendes Fördermedium!
Verbrennungsgefahr!
Funktionsstörung der Pumpe!
▷ Anzahl, Abmessungen und Lage der Zusatzanschlüsse, wenn vorhanden, Be-
schilderung an der Pumpe beachten.
▷ Vorgesehene Zusatzanschlüsse verwenden.
5 Aufstellung/Einbau
Normblock
25 von 58
