9.1.2 Ausführung mit Einzelgleitringdichtung und geklemmtem Gehäusedeckel
Tabelle 22: Diese Darstellung ist gültig für folgende Baugrößen:
32-125
32-160
40-125
40-160
50-125
50-160
65-125
65-160
80-160
80-200
100-160
100-200
125-200 150-200
[ Nur in Verpackungseinheiten lieferbar
DA
AE
903.03
411.03
1M
903.04
411.04
903.01
411.01
102
102
411.01/.02/.03/.04
502.01
902.01/.50
903.01/.02/.03/.04
920.01
903.02
411.02
DA
AE
502.01
920.95
930.95
550.95
230
400.10
433
502.02
400.75
523
523
400.75
161
161
502.02
E
210
940.01 931.95
901.50
914.24
515
515
914.24
210
515
515
914.24
550.95
920.95
930.95
940.01
68-3.01/.02 68-3
902.11
801
920.11
341
341
68-3.01/.02
901.31
902.11
920.11
183
920.01
914.22
901.31
902.01
902.50

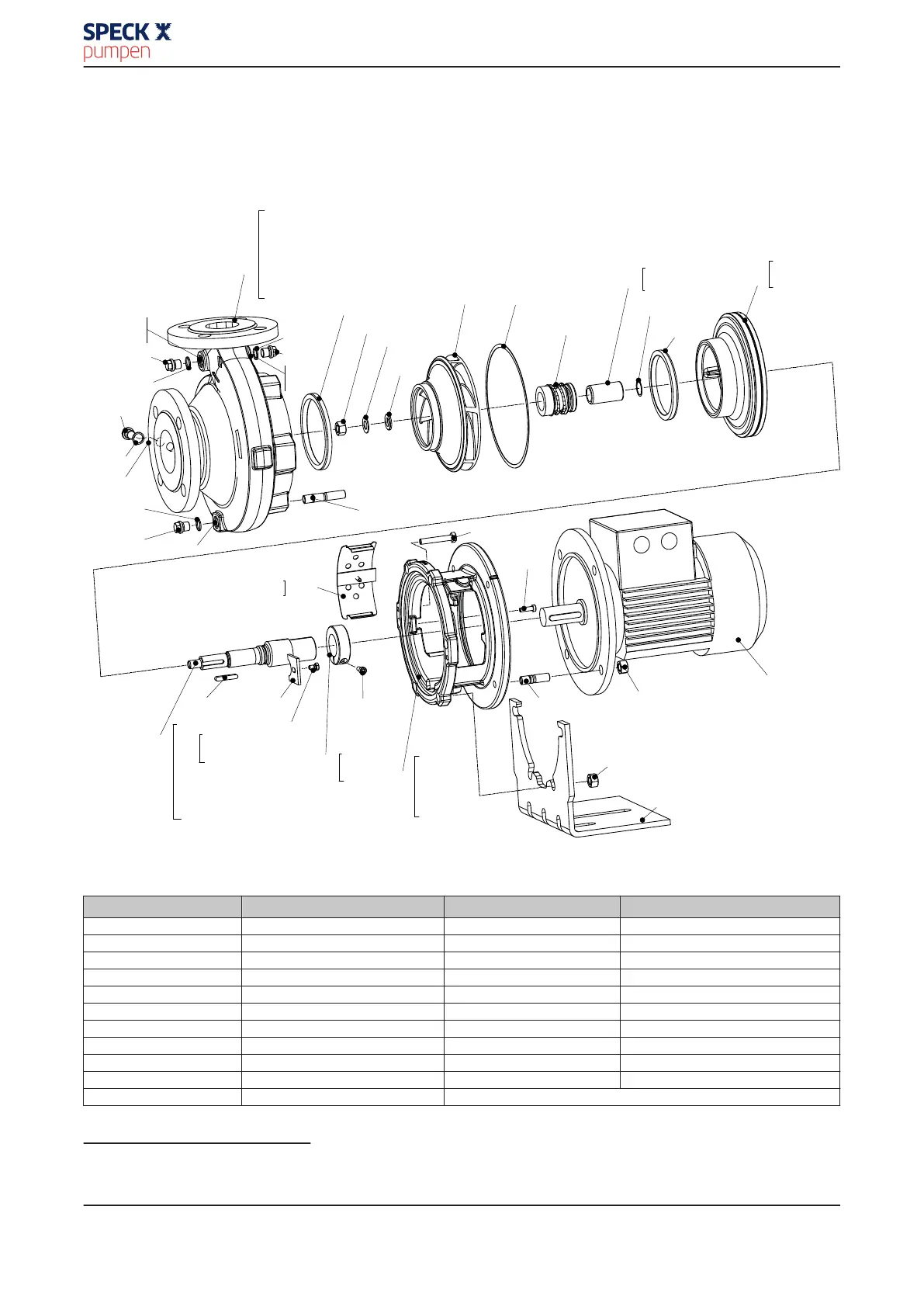

Abb. 12: Ausführung mit Einzelgleitringdichtung und geklemmtem Gehäusedeckel
Tabelle 23: Einzelteilverzeichnis
8)
Teile-Nr. Teile-Benennung Teile-Nr. Teile-Benennung
102 Spiralgehäuse 68-3.01/.02 Abdeckplatte
146 Zwischenlaterne 801 Flanschmotor
161 Gehäusedeckel 901.30/.31/.50 Sechskantschraube
183 Stützfuß 902.01/.06/.11/.15/.50/.51 Stiftschraube
210 Welle 903.01/.02/.03/.04/.08 Verschlussschraube
230 Welle 914.22/.24 Zylinderschraube
341 Antriebslaterne 920.01/.06/.11/.15/.95 Sechskantmutter
400.10/.75 Flachdichtung 930.95 Federscheibe
411.01/.02/.03/.04/.08 Dichtring 931.95 Sicherungsblech
433 Gleitringdichtung 940.01 Passfeder
502.01/.02 Spaltring Anschlüsse:
8)
Baugrößen- /werkstoffabhängig können einzelne Teile entfallen.
