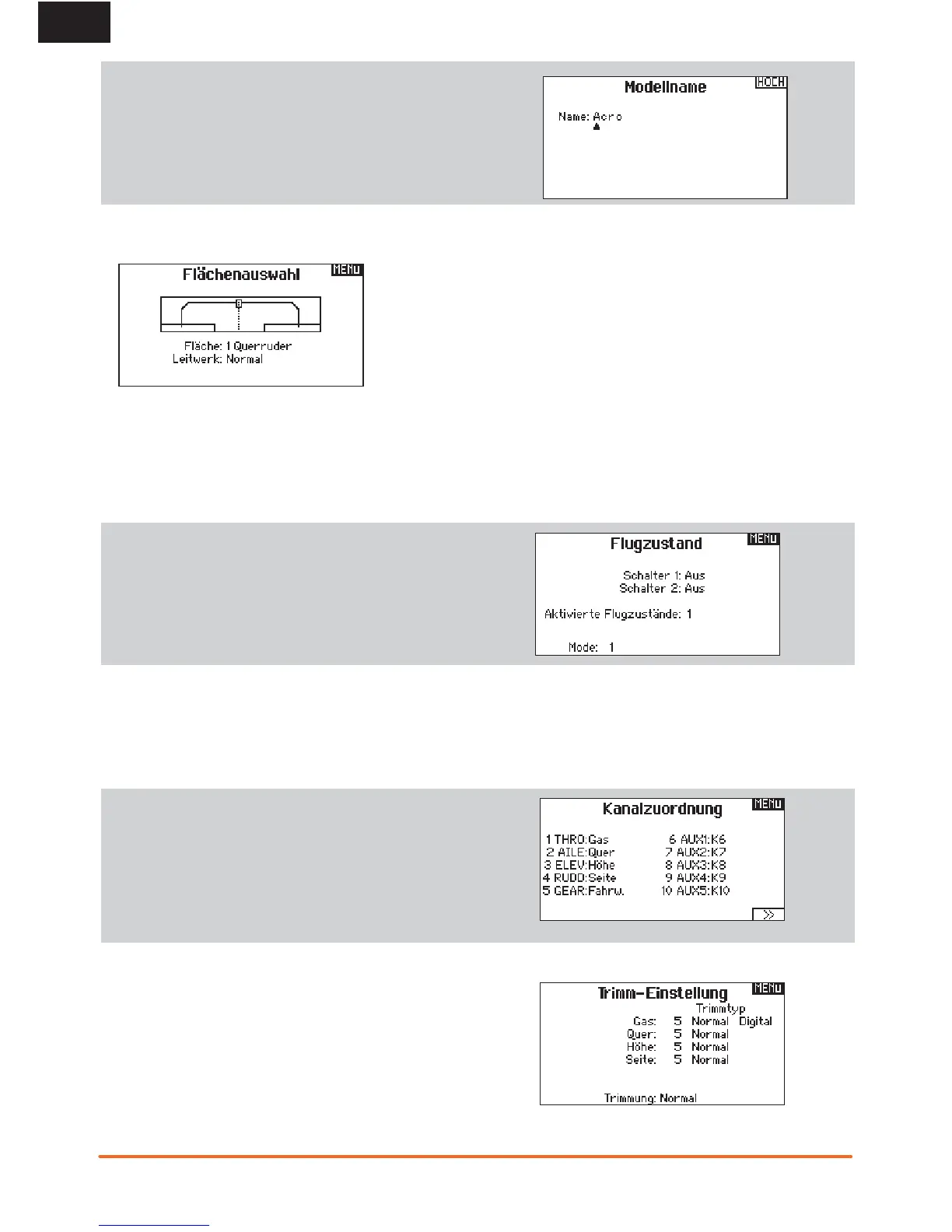

6-4 Flächenauswahl
Ausgewählt werden können Flächen- und Leitwerksart
Auswahlmöglichkeiten Fläche
• 2 x Querruder, 2 x Klappen
• Elevon
• Elevon B
• 1 x Querruder, 2 Klappen
• 1 x Querruder, 1 Klappen
• Flaperon
• 2 x Querruder
• 1 x Querruder
Auswahlmöglichkeiten Leitwerksart
• Normal
• V-Leitwerk (A)
• V-Leitwerk (B)
• 2 x Höhenruder
• 2 x Seitenruder
• 2 x Seitenruder, 2 x Höhenruder
Die hier gemachten Eingaben über den Roll-Druck-Taster
beeinflussen wiederum die Funktionsleiste je nachdem
welche Flächen- und Leitwerksart Sie angewählt haben.
6-3 Modelname
Hier können Sie einen Modellnamen eingeben, der dem
entsprechenden Modell zugeordnet werden soll. Dieser
erscheint später auch im Display.
6-5 Flugzustand
Im Menüpunkt Flugzustand werden nun die gewünschten
Schalter einzelnen Flugzuständen zugeordnet. Der
jeweilige Flugzustand wird je nach Schalterbelegung
unten im Display angezeigt.
6-8 Trimmschritte
Hier lässt sich der Trimmbereich der benutzten Servos in
unterschiedlich große bzw. kleine Schrittfolgen einteilen.
Der Mittelwert liegt bei 5. Der Max-Wert bei 10 und Min-
Wert bei 1. Bei Eingabe 0 gibt es keine Trimmmöglichkeit
mehr.
6-6 Name Flugzustand
Hier ordnen Sie den jeweiligen Flugzuständen Namen zu.
Vorgegeben sind Autorotation (nur für Heli) und Normal.
3 weitere Flugzustände können hier genauer benannt
werden.
6-7 Kanalzuordnung
Hier können Sie die Kanäle wie gewünscht tauschen.
Im Fenster unten steht der Hinweis auf X Plus
Das X Plus 8-Module bietet allen Spektrum Sendern
und Empfängern ab 10 Kanälen weitere 8 proportionale
Kanäle hinzu zu fügen. Die Einschaltung erfolgt über
dieses Fenster
