Spin ATF 4500 - Pannello Comandi E Display

12/01/2016 Vers. 1.0 11

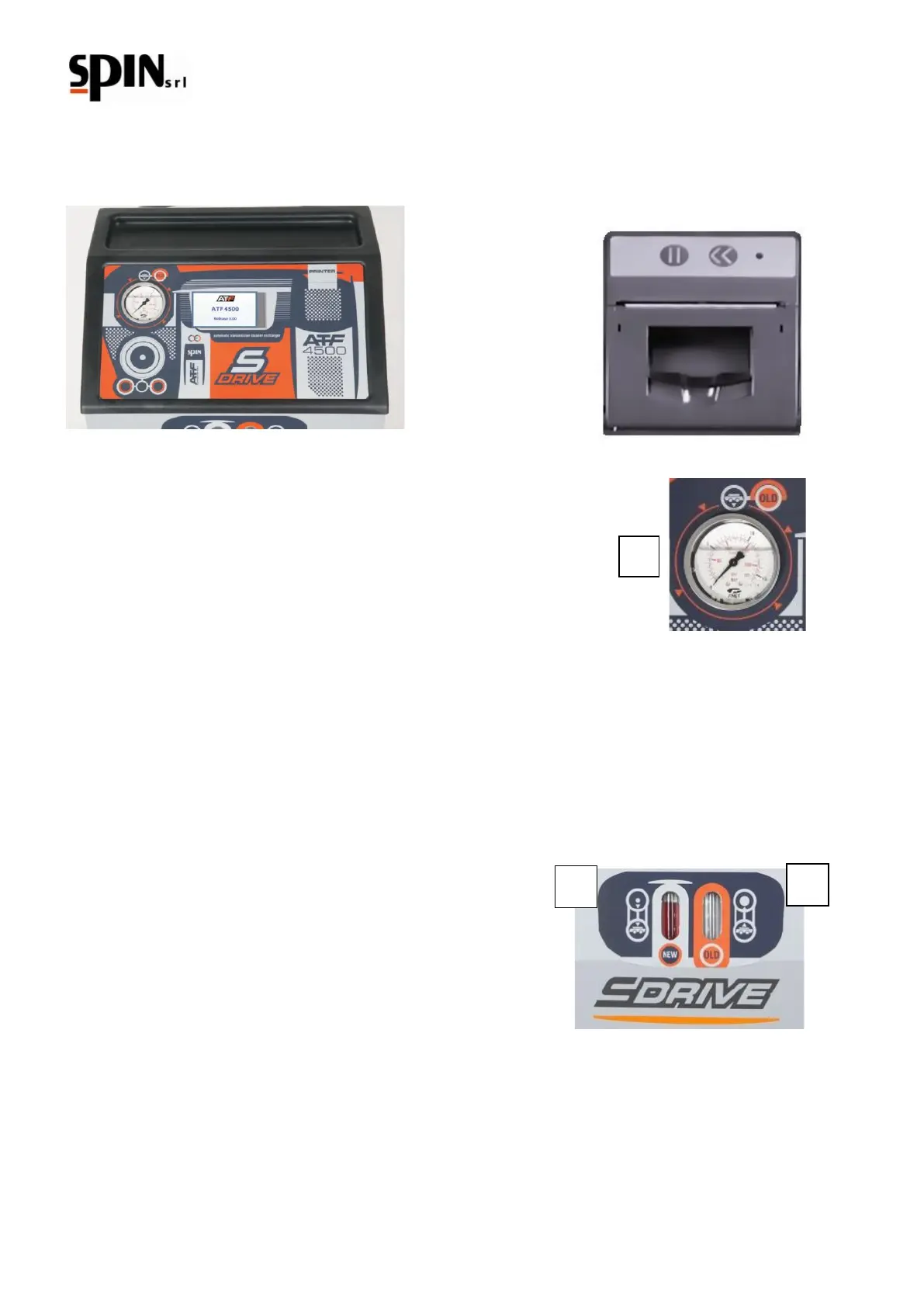

5.3 Pannello comandi e Display
Il pannello comandi è composto da un display touch (fig.5), un manometro per l’olio in uscita dal cambio (fig. 7G), e
due flussimetri, uno per l’olio esausto (fig. 8D) e uno per l’olio nuovo (fig. 8C). A richiesta è disponibile una
stampante per i report delle operazioni effettuate (fig.6).
Display
Il display touch da 4,3” permette di visualizzare il menù e scegliere la funzione
desiderata tramite icone di immediata comprensione.
Manometro
Tramite il manometro si può tenere sotto controllo la pressione all’uscita del cambio (OLD) durante il
funzionamento della stazione
Flussimetri
I flussimetri, posti sul fronte della stazione, permettono di controllare la
qualità dell’olio in ingresso (NEW) e in uscita (OLD) dal cambio
Figura 7 Manometro pressione
olio
C
D
Figura 8 – Flussimetri (old/new)
Figura 6 – Stampante (a richiesta)
G
Figura 5 – Pannello comandi e display
