SRAM Ematic - Montage des GEPÄCKTRÄGERS

23
Montage Des gepäckträgers
MONTAGE DES GEPÄCKTRÄGERS

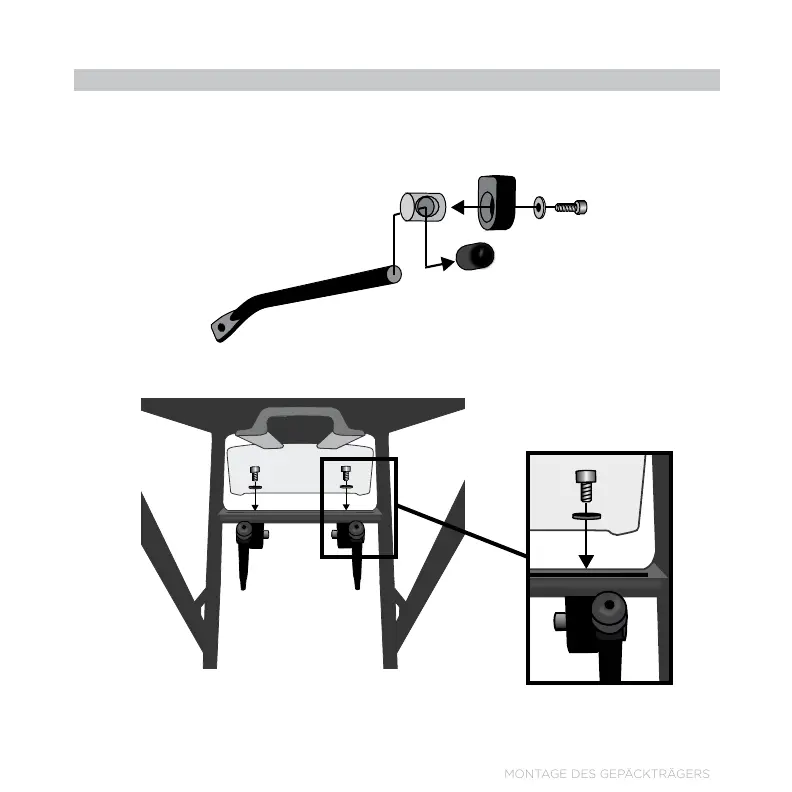

1. Wenn die Verbindungsstangen nicht vormontiert sind, setzen Sie sie mit den Befestigungsteilen
zusammen und schrauben Sie sie in die Querstrebe des Gepäckträgers. Ziehen Sie die Schrauben
mit einem 4-mm-Inbusschlüssels mit 6 bis 8 N•m fest.
4 mm
4 mm
VERBINDUNGSSTANGE
BEFESTIGUNGSTEILE
ANSICHT VON HINTEN
