SRAM Ematic - Installatie Van HET REK

83
InstallatIe Van Het Rek
INSTALLATIE VAN HET REK

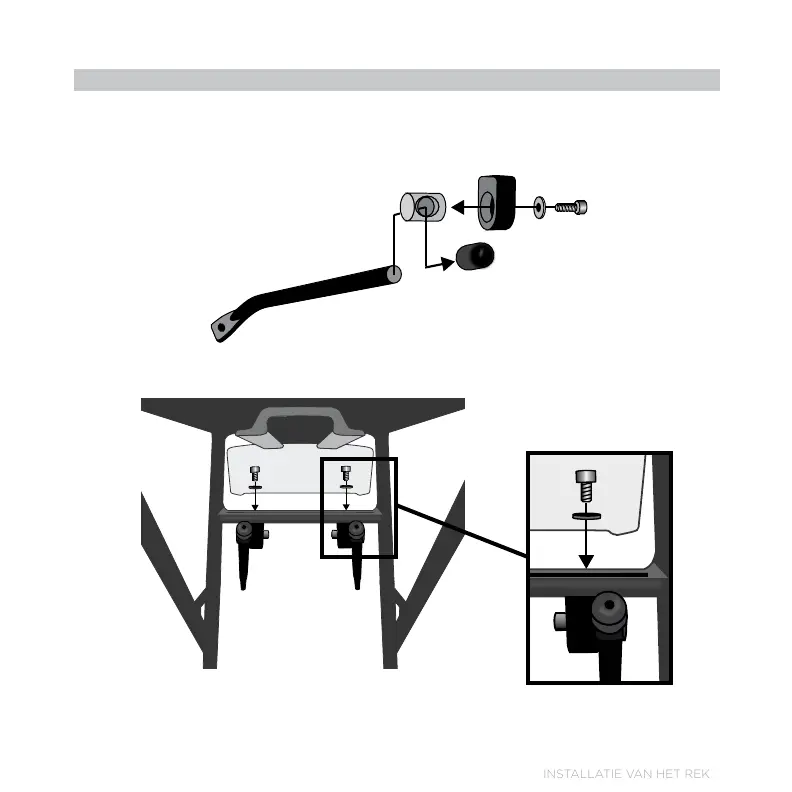

1. Als de verbindingsstaven niet op voorhand zijn gemonteerd, gebruik het montagegereedschap om de
verbindingsstaven in elkaar te steken en schroef deze vervolgens in de kruisklamp van het rek. Draai
de bouten aan tot 6-8 N•m met behulp van een 4 mm inbussleutel.
4 mm
4 mm
VERBINDINGSSTAAF
MONTAGEGEREEDSCHAP
ACHTERAANZICHT
