InstalacIón Del Portaobjetos
INSTALACIÓN DEL PORTAOBJETOS

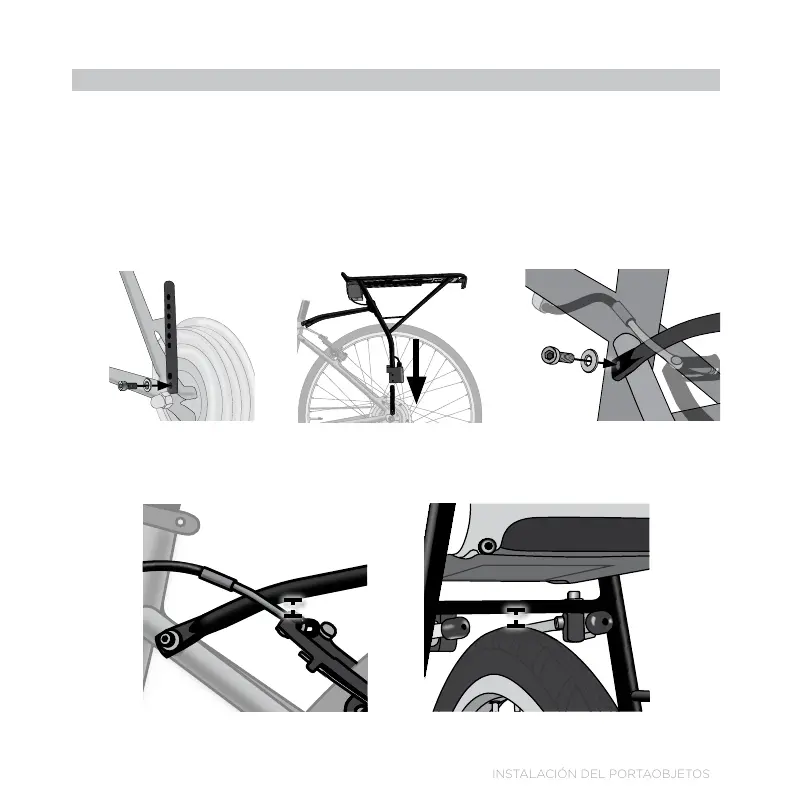

1. Coloque las extensiones del portaobjetos en posición vertical, contra los soportes inferiores para
portaobjetos del cuadro. Instale la arandela y el tornillo, que vienen incluidos en el cuadro, haciendo
pasar el tornillo por cada una de las extensiones para portaobjetos, y por el propio cuadro. Apriete el
tornillo conforme a las especicaciones del fabricante del cuadro.
2. Inserte el portaobjetos en las extensiones para portaobjetos.
3. Instale la arandela y el tornillo, que vienen incluidos en el cuadro, haciendo pasar el tornillo a través
de cada una de las varilla de jación del portaobjetos, y de los soportes superiores para montaje de
portaobjetos del cuadro. Apriete los tornillos conforme a las especicaciones del fabricante.
4. Ajuste la altura del portaobjetos para regular su separación con respecto al freno y al neumático.
