Hardware layout and configuration UM1974
40/82 DocID028599 Rev 7
Right Connectors
CN7
1 D16 I2S_A_MCK PC6
I2S_2
-
3 D17 I2S_A_SD PB15
5 D18 I2S_A_CK PB13
(4)
7 D19 I2S_A_WS PB12
9 D20 I2S_B_WS PA15
I2S_3 / SPI3
11 D21 I2S_B_MCK PC7
13 D22
I2S_B_SD/
SPI_B_MOSI
PB5
15 D23
I2S_B_CK/
SPI_B_SCK
PB3
17 D24 SPI_B_NSS PA4
19 D25 SPI_B_MISO PB4
2 D15 I2C_A_SCL PB8 I2C1_SCL
Arduino
support
4 D14 I2C_A_SDA PB9 I2C1_SDA
-6AREF AREF
-
AVDD/VREF+
8 GND GND ground

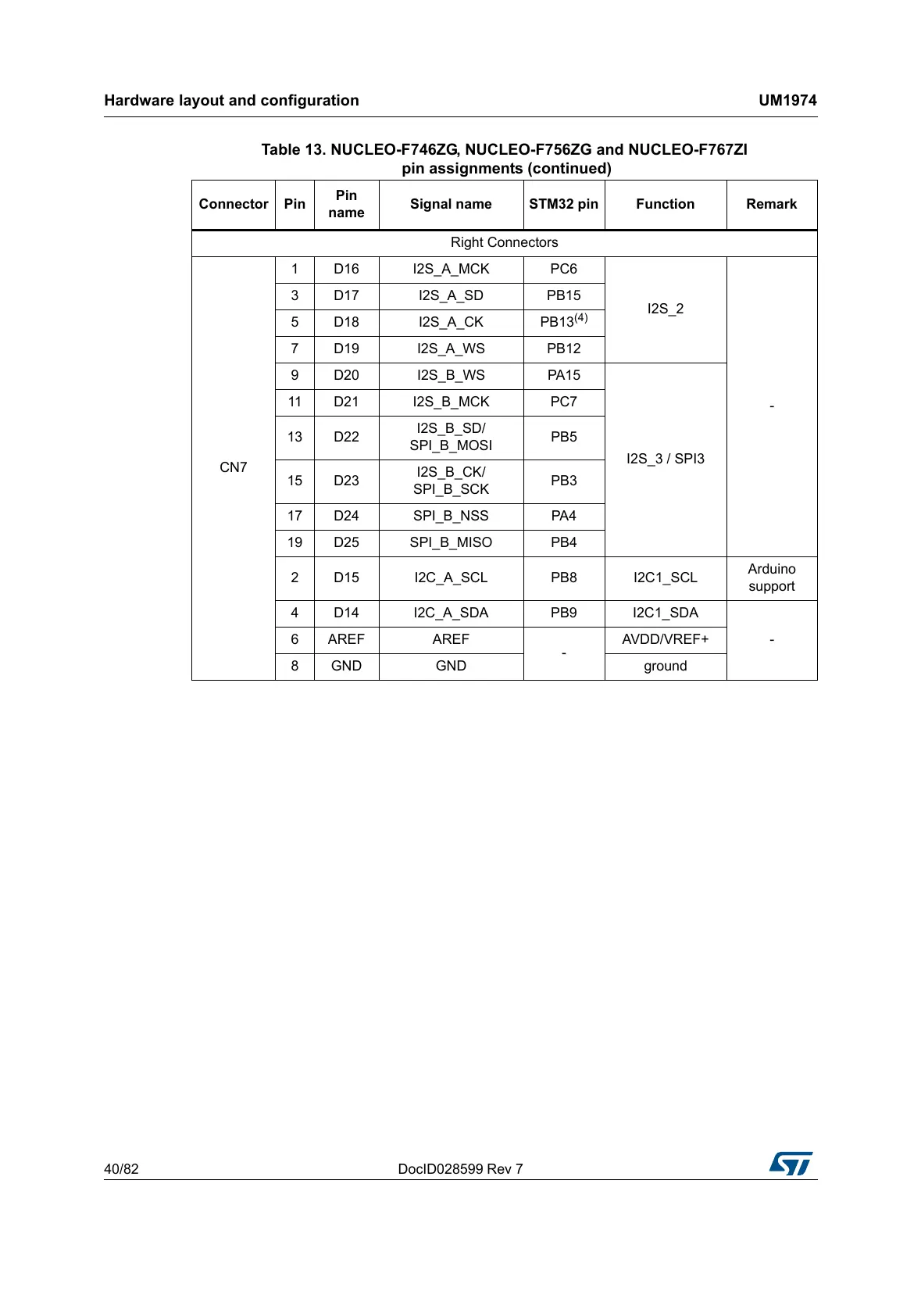

Table 13. NUCLEO-F746ZG, NUCLEO-F756ZG and NUCLEO-F767ZI
pin assignments (continued)
Connector Pin
Pin
name
Signal name STM32 pin Function Remark
