6 • ESPAÑOL
¡Peligro! No exponga la máquina a la lluvia, ni la utilice
en lugares húmedos.
Antes de conectar la máquina a la fuente de energía,
asegúrese que el interruptor esté en la posición de
APAGADO”.
ENSAMBLE
Ensamble el soporte de la pata
Cuando ensamble el soporte, se recomienda que los
tornillos estén solamente ligeramente apretados, hasta
que esté completamente ensamblado el soporte.

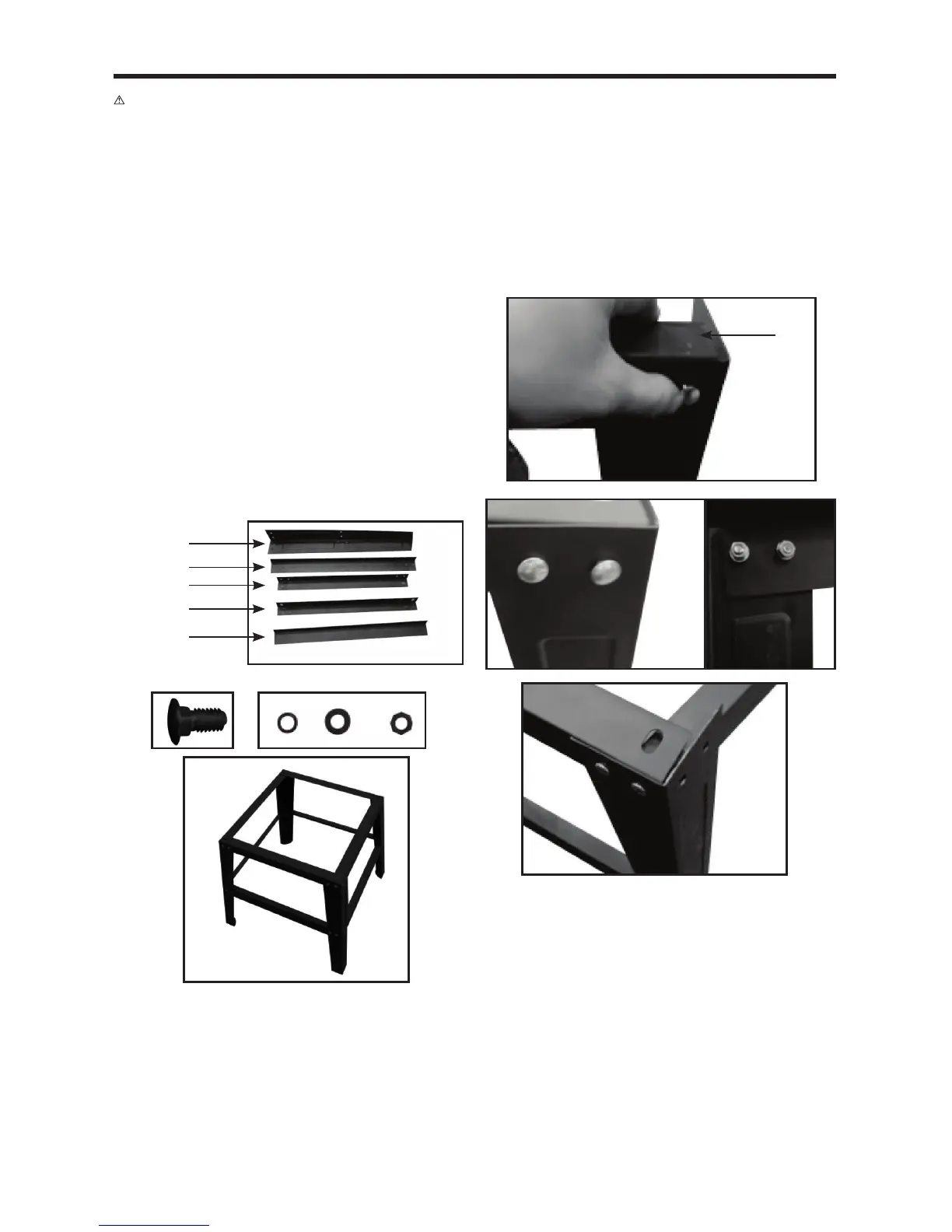

1. Identificar las partes y accesorios
Antes de comenzar el ensamble de las patas del
soporte, desempaque totalmente la sierra y coloque
las partes individuales. Identifique claramente las
partes que se muestran en la Fig. A1 y A2,
incluyendo los accesorios. Agrupe estas partes
juntas y asegúrese que tiene la cantidad correcta
de todas las piezas que se muestran.
2. Ensamble las patas de soporte
Paso 1
Seleccione las siguientes partes:
2 x Parte 1
1 x Parte 3
1 x Parte 5
Coloque las partes juntas como se muestra en la
Fig. B1, B2 y B3. Esto se realiza mejor simplemente
colocando las partes sueltas juntas en el piso.
Una vez que está satisfecho de que tiene todas
las partes colocadas correctamente, comience el
proceso de adaptación.
Alinee los orificios y asegure con los pernos (a) como
se muestra en la Fig. B1.
NO apriete completamente los pernos, tuercas y
roldanas en este punto. Apretar con el dedo es suficiente.
Paso 2
Repita el Paso 1 de manera que haya dos marcos
ensamblados.
Paso 3
Seleccione las siguientes partes:
2 x Parte 2
2 x Parte 4
Éstas formarán las piezas cruzadas entre los marcos
ensamblados anteriormente. Coloque las partes
planas en el piso. Conecte la parte más larga (2) y
fíjela al marco en el centro de las columnas. Observe
que la Parte 2 debe colocarse como se muestra en la
Fig. B4. Conecte la Parte 4 (soporte cruzado en
la parte superior) a la parte superior del marco.
Observe que la Parte 4 debe colocarse como se
muestra en la Fig. B4.
Perno Arandela Tuerca
A1
1 x 4 piezas
2 x 2 piezas
3 x 2 piezas
4 x 2 piezas
5 x 2 piezas
a
B1
A2
5
5
3
3
1
1
1
1
2
2
4
4
B2
B3
