ESPAÑOL • 7

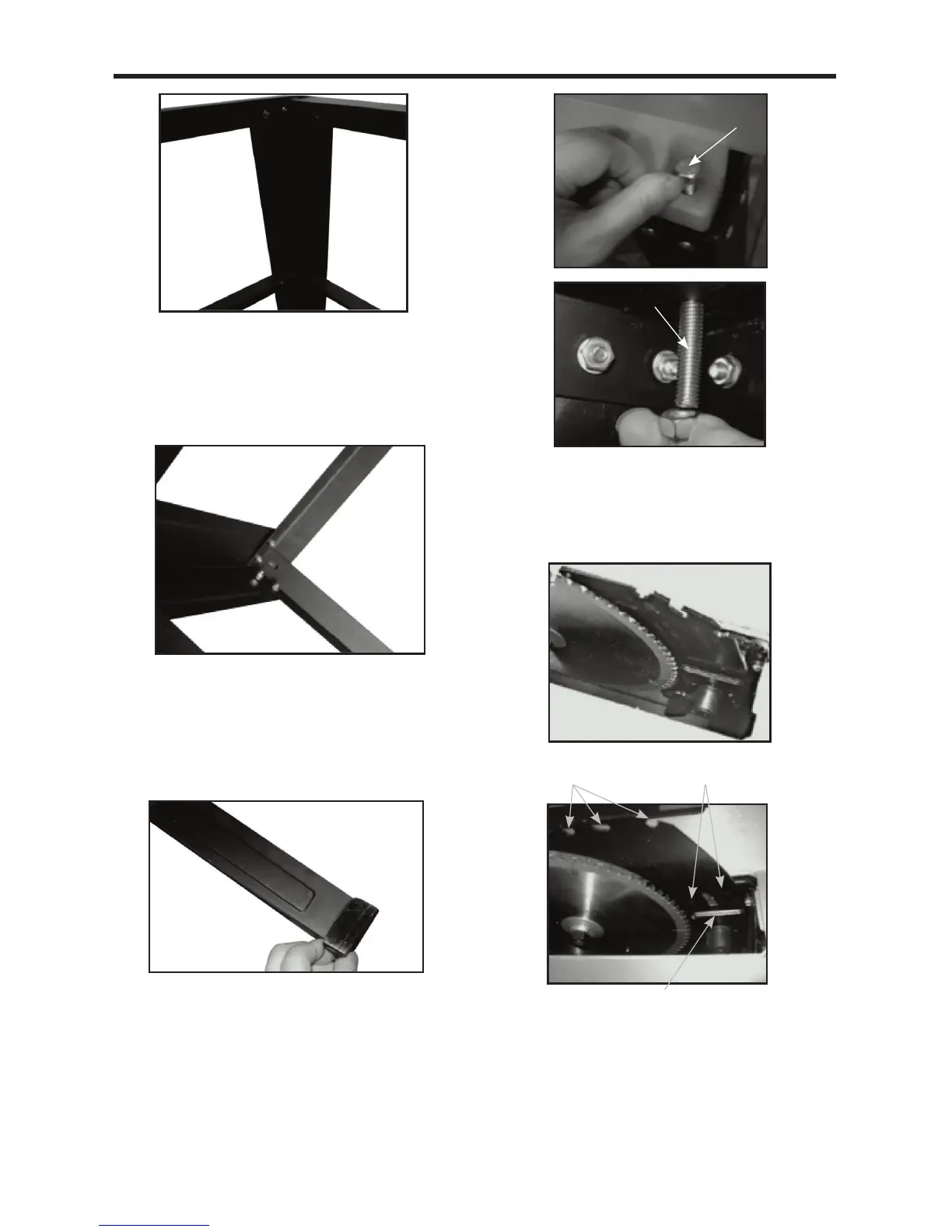

Paso 4
Ahora coloque y conecte los extremos de la parte
superior y centre los soportes del marco al marco.
Tenga cuidado para asegurarse que los soportes
estén colocados como se muestra en la Fig. B5.
Paso 5
Una vez que esté satisfecho que está ensamblado
correctamente el marco, apriete completamente
TODOS los pernos. Finalmente, ensamble las 4
almohadillas de las patas a la parte inferior de cada
pata (consulte la Fig. B6).
Adaptar la sierra de banco al soporte
(consulte la FIG. C1, C2)
Hay cuatro orificios para montaje en la base de la sierra.
4 que corresponden a los orificios de montaje están
ubicados en el plano superior del soporte. Coloque la
sierra de banco en el soporte, haga que coincidan los
orificios en la base de la sierra con los orificios en el
soporte y asegúrelos con 4 pernos (b) que se suministran.
Apriete completamente.
Ajuste el divisor (FIG. D1-D3)
El divisor (3) tiene dos posiciones: Posición de
almacenamiento (Fig. D1) y posición de trabajo (Fig. D2).
El divisor se encuentra en la posición de almacenamiento
cuando lo saca del empaque.
Para colocar el divisor en la posición de trabajo:
a. Retire la placa de garganta de la hoja.
b. Eleve la hoja hasta la posición más alta girando en
sentido contrario de las manecillas del reloj la rueda
de control de la hoja. Ajuste el bisel a 0°. Asegúrese
que el bisel está asegurado herméticamente.
c. Libere el divisor asegurando la palanca jalando la
palanca hacia arriba.
51
4
B5
5
3
1
2
B4
4
B6
C1
b
b
C2
D1
D2
Ranuras Trabajar orificios de posición
Bloqueo Nivel
3 2 1

Stanley STST1825 Specifications

General

Idle speed (max)	4800 RPM
Cutting depth (45º)	56 mm
Cutting depth (90º)	76 mm
Diamond disc	-
Saw blade type	Single blade
Product color	Black, Grey, Yellow

Weight and Dimensions

Depth	505 mm
Width	530 mm
Height	580 mm
