ESPAÑOL • 9

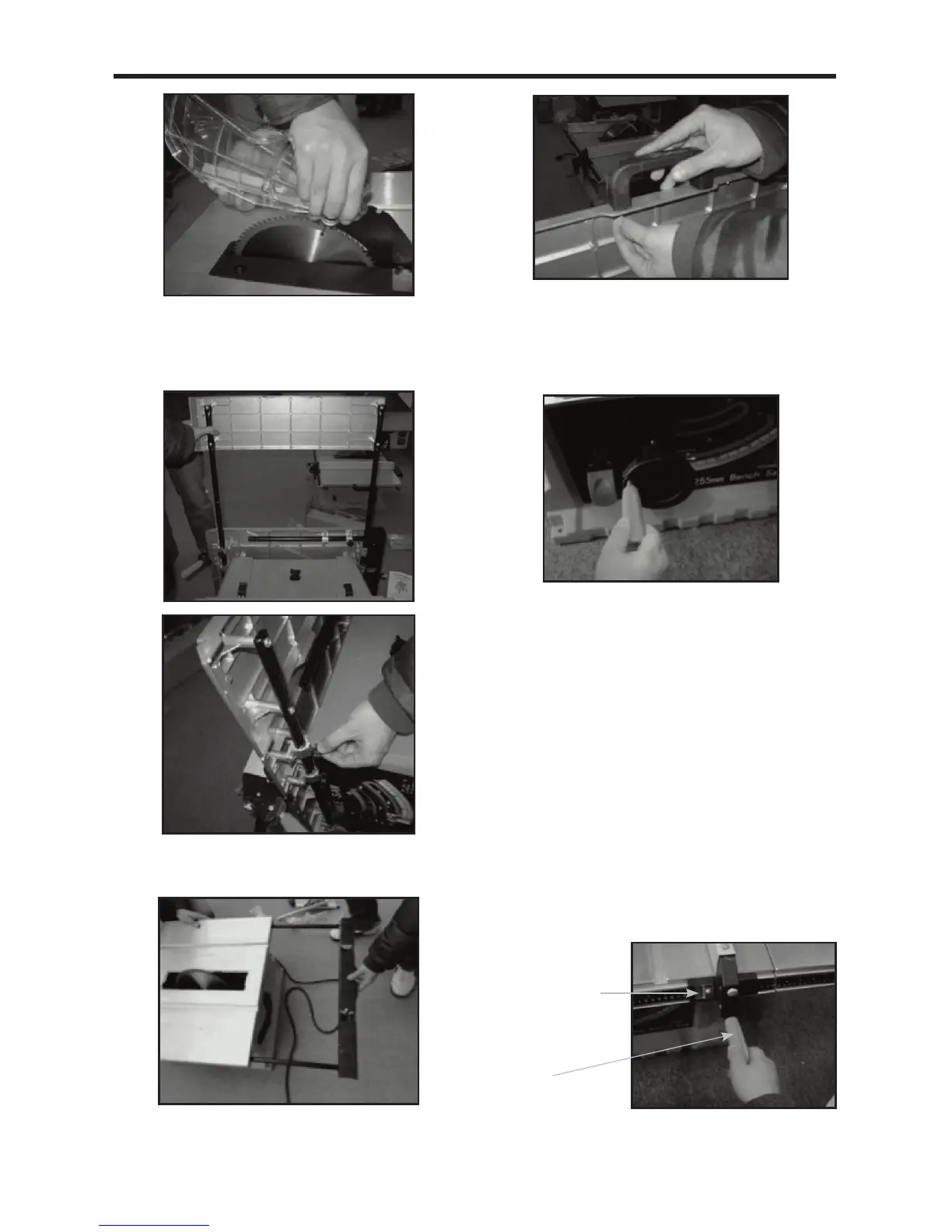

Instalar el banco de extensión y el riel de extensión
Inserte las piezas de extensión en los oficios del banco
(Consulte la Fig. H1) y atornille la perilla. (Consulte la
Fig. H2)
Inserte los rieles de extensión en los oficios del banco
(Consulte la Fig. H3)
Ensamble la manija (consulte la Fig. H4)
Coloque la manija en el banco de extensión y apriételo
con los tornillos que se suministran.
Ensamble del banco de la sierra
Elevando y bajando la manija
1. Monte la manija de elevación de la hoja (9) en la rueda
apretando la tuerca en la manija. (Consulte la Fig. I)
Montar el tope paralelo
2. Monte la manija de seguro en la parte frontal del
tope paralelo (1) apretando la tuerca en la manija.
(Consulte la Fig. J1)
3. Si es necesario, libere la manija de seguro jalándola
hacia arriba. Monte el tope paralelo en la sierra de
manera que la parte lateral con el indicador se
encuentre en el lado de la escala de la sierra.
(Consulte la Fig. J2). Comience deslizando el frente
del tope paralelo en el lado frontal del banco de
manera que la placa de seguro frontal haga contacto
con el lado frontal de la banco, después empuje
hacia abajo en la parte posterior del tope paralelo,
de manera que el tope esté nivelado en el banco.
Asegúrese de que ambas placas de seguro están en
contacto con los bordes frontales y posteriores del
banco. (Consulte la Fig. J3)
G2
H4
I
H1
H2
H3
J1
Placa de bloqueo
delantero
Palanca de
bloqueo

Stanley STST1825 Specifications

General

Idle speed (max)	4800 RPM
Cutting depth (45º)	56 mm
Cutting depth (90º)	76 mm
Diamond disc	-
Saw blade type	Single blade
Product color	Black, Grey, Yellow

Weight and Dimensions

Depth	505 mm
Width	530 mm
Height	580 mm
