2. Položte hadicové potrubí od zařízení na úpravu vody ke stanovišti tepelného čerpadla (viz obr. F).
Dávejte pozor na to, aby všechna potrubí položená k tepelnému čerpadlu nebyla napnutá a
nepřekážela v cestě.
3. Položte přívod pro elektrické napájení tepelného čerpadla (viz kapitola „Technické údaje“).
Použijte prodlužovací kabel nebo zásuvku s vhodnou třídou ochrany pro okolní podmínky v místě
připojení!
Stanoviště je připraveno.
Instalace
Montáž adaptéru na konce hadice
Tepelné čerpadlo je vždy posledním článkem zařízení na úpravu vody. Při používání
filtračního zařízení, salinátoru atd. musí být tepelné čerpadlo zapojeno před filtračním
zařízením tak, aby filtrovaná, upravená voda protékala tepelným čerpadlem.
1. Vyčistěte připojovací místa tepelného čerpadla
1
, adaptérů
2
a konce hadic vodovodního potrubí
od hrubých nečistot.
2. Našroubujte adaptér
2
na výstup
6
vodovodní přípojky.
3. Našroubujte adaptér
2
na vstup
7
vodovodní přípojky.

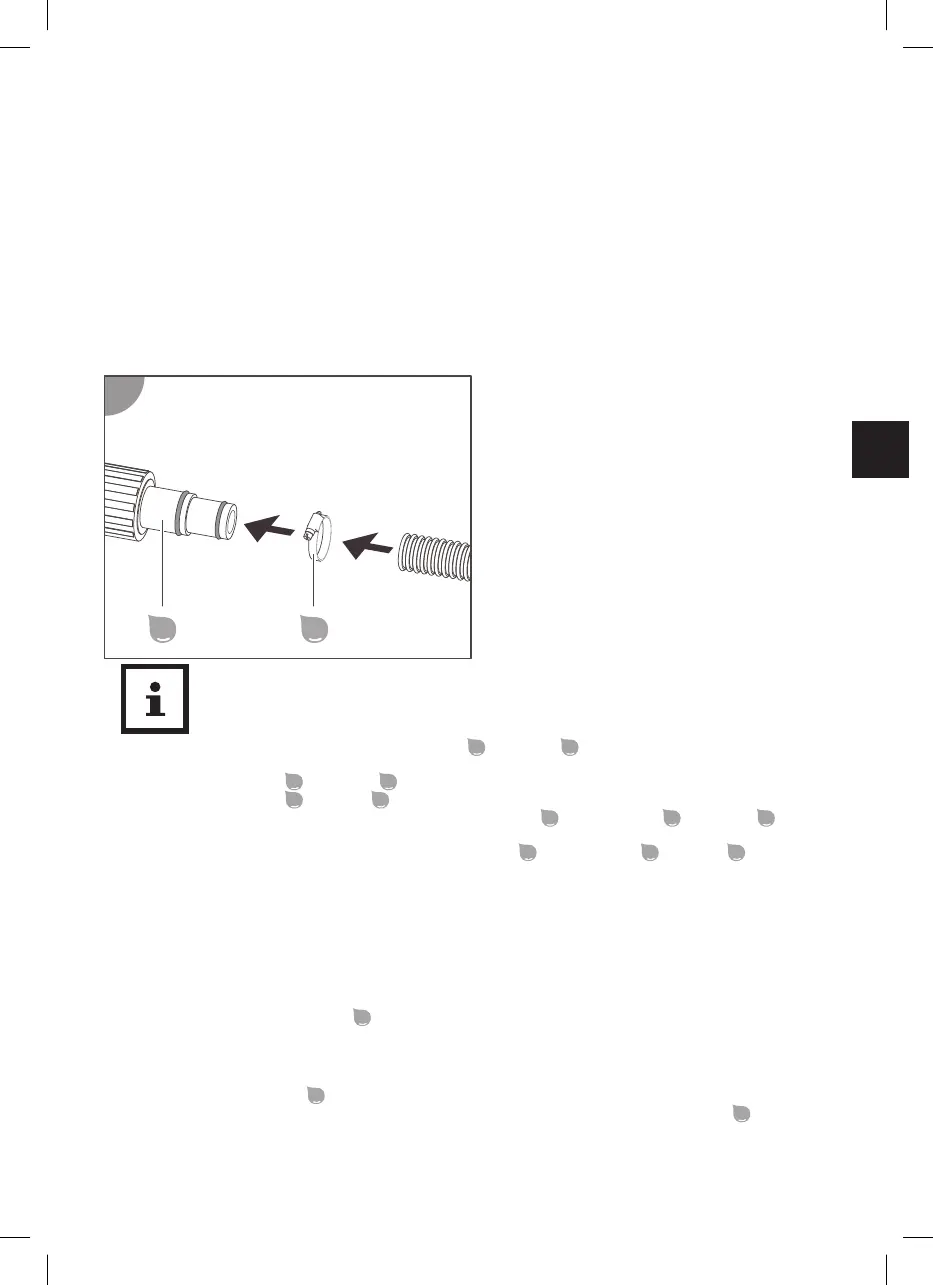

4. Upevněte konec hadice odtoku pomocí hadicové objímky
3
i s adaptérem
2
na výstup
6
vodovodní přípojky (viz obr. 1).
5. Spojte konec hadice přítoku pomocí hadicové objímky
3
i s adaptérem
2
na vstup
7
vodovodní
přípojky (viz obr. 1).
Adaptéry jsou namontovány na konce hadic.
Připojení vedení
Připojení k elektrickému proudu
Tepelné čerpadlo MINI nelze provozovat přes externí časovač a vyžaduje manuální zapnutí a vypnutí
přes síťovou zástrčku RCD.
1. Zapojte síťovou zástrčku RCD
C
do elektrického proudu, který je připraven u stanoviště.
Připojení k elektrickému proudu je dokončeno.
Napojte odtokové vedení na kondenzační vodu (varianta)
1. Zasuňte odtokové hrdlo
4
do otvoru v základové desce.
2. Nasaďte odtokové vedení (zahradní hadici) pro kondenzační vodu na odtokové hrdlo
4
.
Odtokové vedení pro kondenzační vodu je napojeno.
