Instalación
Montaje del adaptador en los extremos de la manguera
La bomba de calor es siempre el último eslabón de la instalación de tratamiento de agua.
Si se emplea una instalación de filtrado, sistema de cloración salina, etc., estos deben
montarse delante de la bomba de calor de forma que el agua filtrada preparada pase por
la bomba de calor.
1. Limpie la suciedad más importante de los puntos de conexión de la bomba de calor
1
, el
adaptador
2
y los extremos de la manguera de las tuberías de agua.

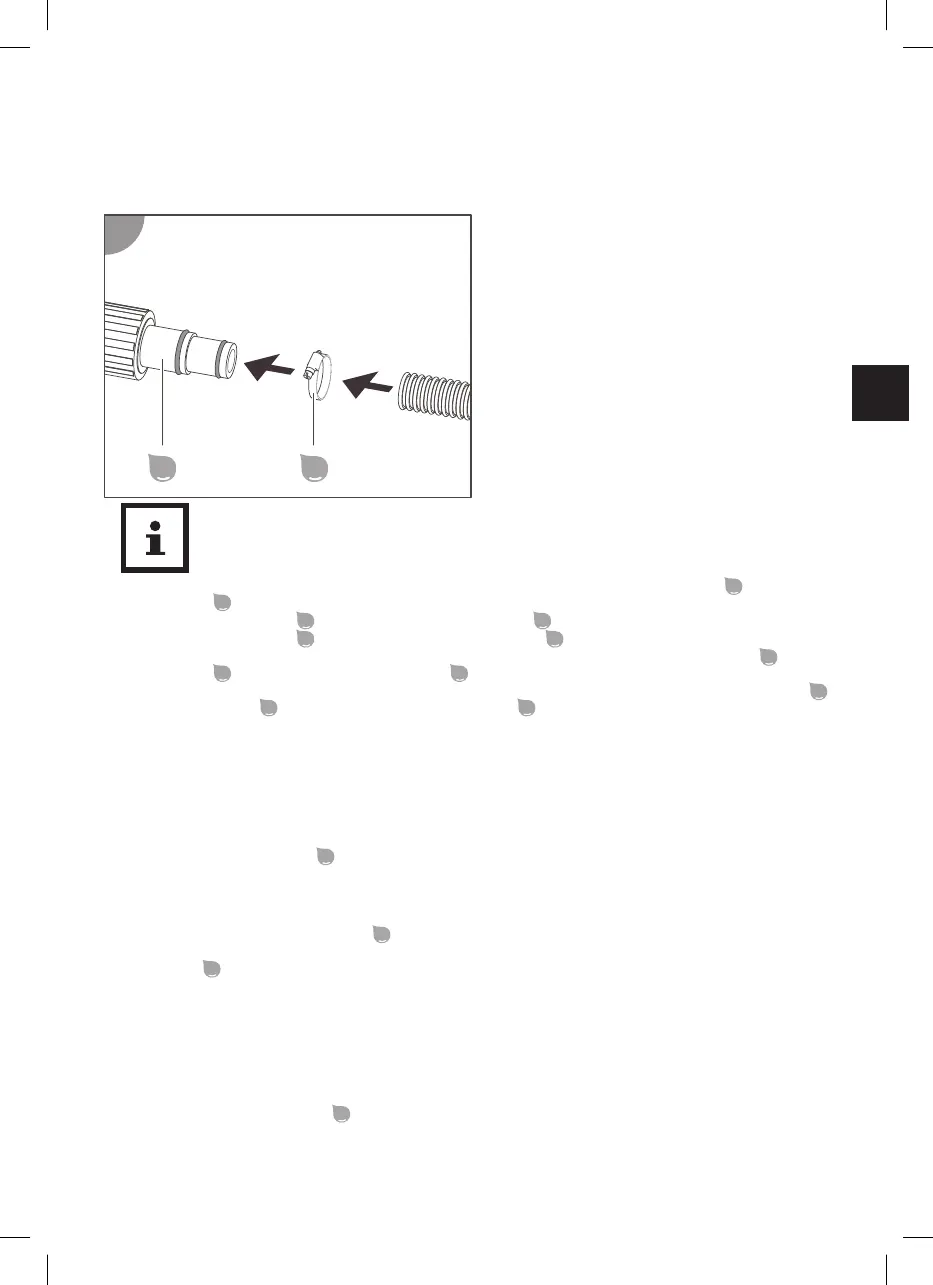

2. Atornille un adaptador
2
a la salida de la toma de agua
6
.
3. Atornille un adaptador
2
a la entrada de la toma de agua
7
.
4. Fije el extremo de la manguera del tubo de derivación con una abrazadera de manguera
3
con el
adaptador
2
a la salida de la toma de agua
6
(véase fig.1).
5. Conecte el extremo de la manguera del tubo de alimentación con una abrazadera de manguera
3
con el adaptador
2
en la entrada de la toma de agua
7
(véase fig.1).
Los adaptadores están montados en los extremos de la manguera.
Conexión de las líneas
Conexión de la alimentación de tensión
La bomba de calor MINI no puede manejarse con un temporizador externo y debe encenderse y
apagarse manualmente empleando el enchufe RCD.
1. Conecte el enchufe RCD
C
con la alimentación de tensión preparada en el lugar de colocación.
La alimentación de tensión se ha creado.
Conexión de la tubería de descarga de agua condensada (opcional)
1. Inserte la tubuladura de desagüe
4
en el orificio de la placa del suelo.
2. Inserte la tubería de descarga (manguera de jardín) para el agua condensada en la tubuladura de
desagüe
4
.
La tubería de descarga para el agua condensada se ha conectado.
Pantalla
Modo standby
En el modo standby la bomba de calor está lista para el funcionamiento pero desactivada. Presionando
la tecla de encendido/apagado
15
la bomba de calor cambia al modo de funcionamiento.
