2. Su arıtma sisteminden gelen hortum bağlantılarını ısı pompasının bulunduğu yere döşeyin (bkz.
şekil F).
Isı pompasına giden tüm hatların gerilmediğinden ve herhangi bir yolu engellemediğinden emin
olun.
3. Isı pompasının besleme kaynağı için bir besleme hattı döşeyin ("Teknik veriler" bölümüne göz atın).
Bağlantı noktasının çevre koşullarına uygun koruma sınıfında bir uzatma kablosu veya elektrik prizi
kullanın!
Stand alanı hazır.
Kurulum

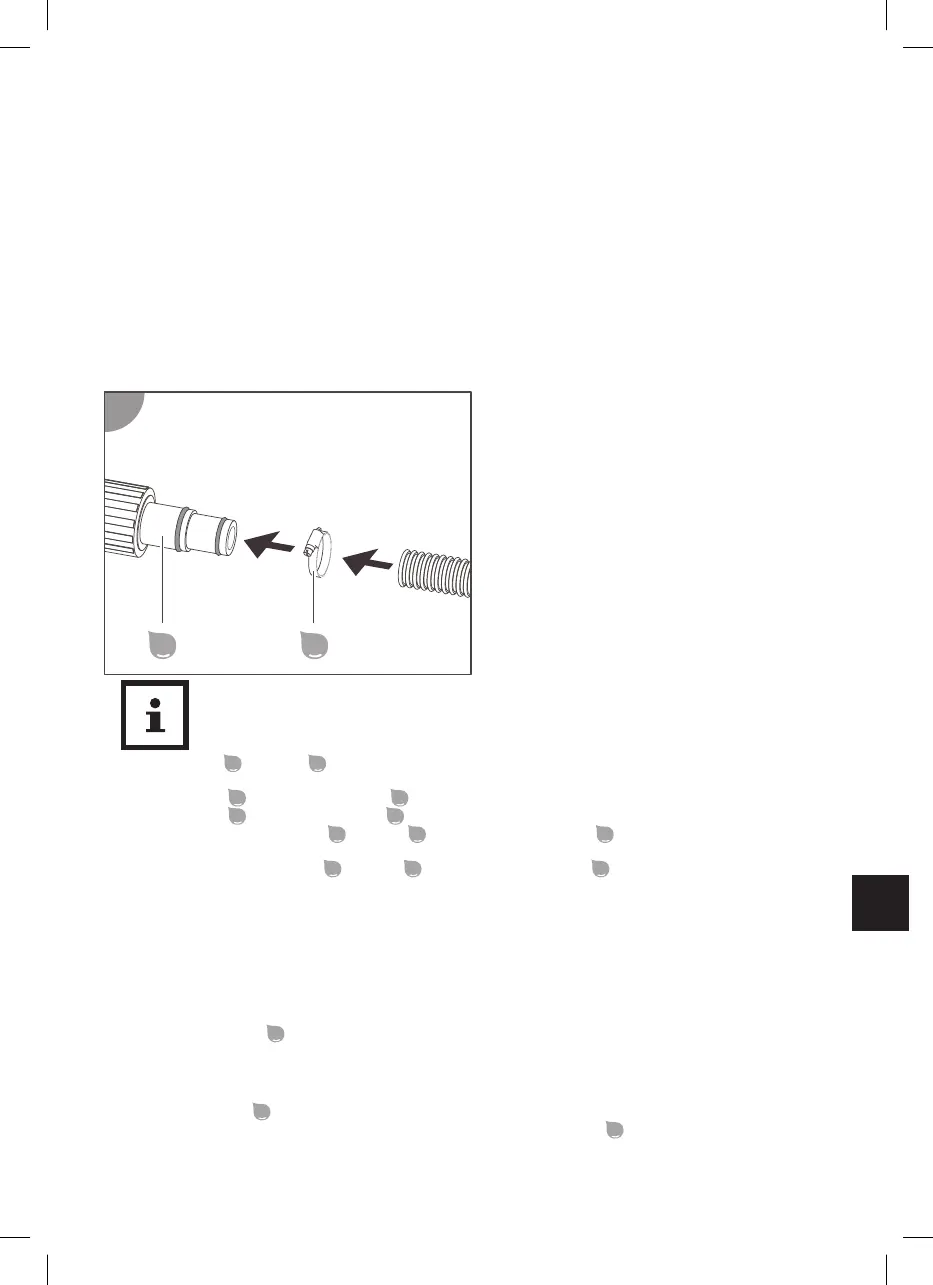

Adaptörü hortum uçlarına monte edin
Isı pompası her zaman su arıtma sistemindeki son bağlantı noktasıdır. Bir filtre sistemi,
tuz sistemi vb. kullanırken, filtrelenmiş, arıtılmış suyun ısı pompasından akması için bu
sistemler ısı pompasının akış yönüne göre bağlanmalıdır.
1. Isı pompası
1
, adaptör
2
ve su tesisatının hortum uçlarının bağlantı noktalarını kaba kirden
temizleyin.
2. Bir adaptörü
2
su bağlantı çıkışına
6
sabitleyin.
3. Bir adaptörü
2
su bağlantı girişine
7
sabitleyin.
4. Su bağlantı çıkışı üzerinde
6
adaptör
2
ile bir hortum kelepçesi
3
kullanarak tahliye hattının
hortum ucunu sabitleyin (bkz. Şekil 1).
5. Su bağlantı girişi üzerinde
7
adaptör
2
ile bir hortum kelepçesi
3
kullanarak besleme hattının
hortum ucunu bağlayın (bkz. Şekil 1).
Adaptörler hortum uçlarına monte edilir.
Bağlantıların yapılması
Besleme kaynağını kurun
MINI ısı pompası, harici bir zamanlayıcı ile çalıştırılamaz ve RCD elektrik fişi aracılığıyla manuel olarak
açılıp kapatılmalıdır.
1. RCD elektrik fişini
C
stand alanında hazırlanan besleme kaynağına bağlayın.
Besleme kaynağı kuruldu.
Yoğuşma suyu için drenaj hattını bağlayın (isteğe bağlı)
1. Drenaj başlığını
4
taban plakasındaki deliğe yerleştirin.
2. Yoğuşma suyu için drenaj hattını (bahçe hortumu) drenaj başlığına
4
takın.
Yoğuşma suyu için drenaj hattı bağlı.
