Installazione

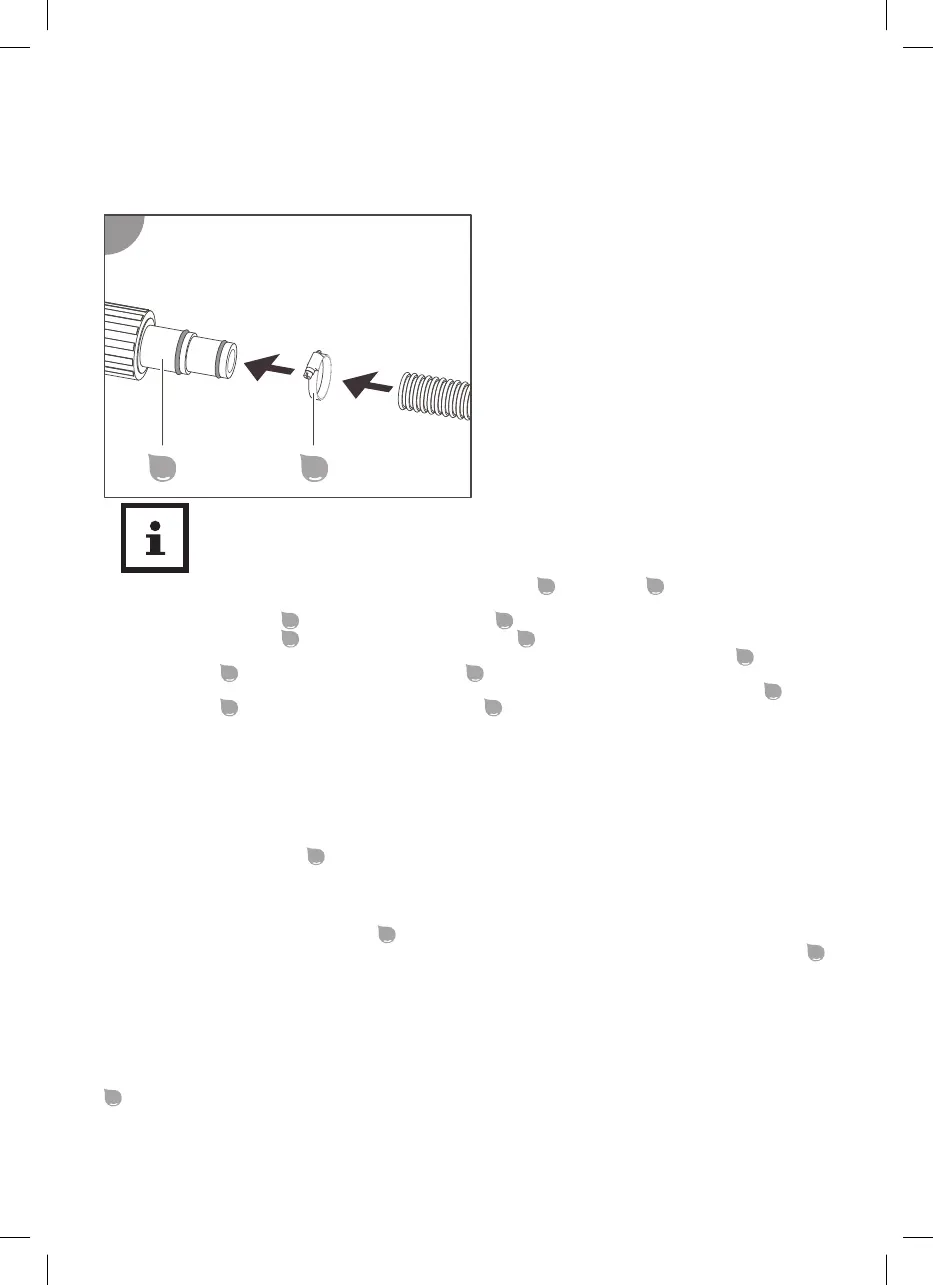

Montaggio dell’adattatore all’estremità del tubo flessibile
La pompa di calore rappresenta sempre l’ultimo tassello dell’impianto di trattamento
dell’acqua. Se si utilizza un impianto filtro, un impianto di salinizzazione, ecc. la pompa di
calore deve essere a monte, in modo tale che l’acqua filtrata possa passare attraverso la
pompa di calore stessa.
1. Pulire bene i punti di collegamento della pompa di calore
1
, l’adattatore
2
e le estremità dei tubi
flessibili delle tubazioni dell’acqua dell’impianto idrico.
2. Avvitare l’adattatore
2
al’attacco dell’acqua uscita
6
.
3. Avvitare l’adattatore
2
all’attacco dell’acqua ingresso
7
.
4. Fissare l’estremità del tubo flessibile per l’acqua in uscita con una fascetta stringitubo
3
con
l’adattatore
2
all’uscita dell’attacco dell’acqua
6
(vedere Fig. 1).
5. Fissare le estremità del tubo flessibile per l’acqua in ingresso con una fascetta stringitubo
3
con
l’adattatore
2
all’ingresso dell’attacco dell’acqua
7
(vedere Fig. 1).
Gli adattatori sono montati sulle estremità del tubo flessibile.
Allacciamento delle condutture
Realizzare il collegamento di alimentazione
La pompa di calore MINI non può essere utilizzata con un timer esterno, pertanto è necessario
accenderla e spegnerla con la spina RCD.
1. Collegare la spina RCD
C
all’alimentazione di tensione predisposta nel luogo di installazione.
Il collegamento con l’alimentazione è eseguito.
Collegamento del tubo di scarico per l’acqua di condensa (opzionale)
1. Inserire il raccordo tubo di scarico
4
nel foro della piastra base.
2. Inserire il tubo di scarico (tubo da giardino) per l’acqua di condensa sul raccordo tubo di scarico
4
.
Il tubo di scarico per l’acqua di condensa è collegato.
Display
Modalità stand-by
Nella modalità stand-by la pompa di calore è pronta per l’uso ma disattivata. Premendo il tasto On/Off
15
la pompa di calore passa alla modalità di funzionamento.
