2. Vezesse a csővezetékeket a víztisztító berendezéstől a hőszivattyú felállítási helyéhez (lásd
F. ábra).
Ügyeljen arra, hogy a hőszivattyúhoz lefektetett vezetékek ne feszüljenek és ne legyenek útban.
3. A hőszivattyú feszültségellátása céljából gondoskodjon egy bekötővezetékről (lásd a „Műszaki
adatok” c. fejezetet).
Csak a csatlakozási pont környezeti feltételeinek megfelelő védelmi osztállyal rendelkező
hosszabbító kábelt vagy csatlakozóaljzatot használjon!
A felállítási hely ezzel elő van készítve.
Telepítés
Az adapter felszerelése a tömlővégekre
A hőszivattyú mindig a víztisztító berendezés utolsó eleme. Szűrő berendezés, sózó
berendezés stb., használata esetén azt a hőszivattyú elé kell beszerelni úgy, hogy a
hőszivattyú szűrt, előkezelt vizet kapjon.
1. Tisztítsa meg a hőszivattyú
1
csatlakozóhelyeit, az adaptert
2
és a vízvezetékek tömlővégeit a
durva szennyeződésektől.
2. Csavarozzon fel egy adaptert
2
a kimeneti vízcsatlakozóra
6
.
3. Csavarozzon fel egy adaptert
2
a bemeneti vízcsatlakozóra
7
.

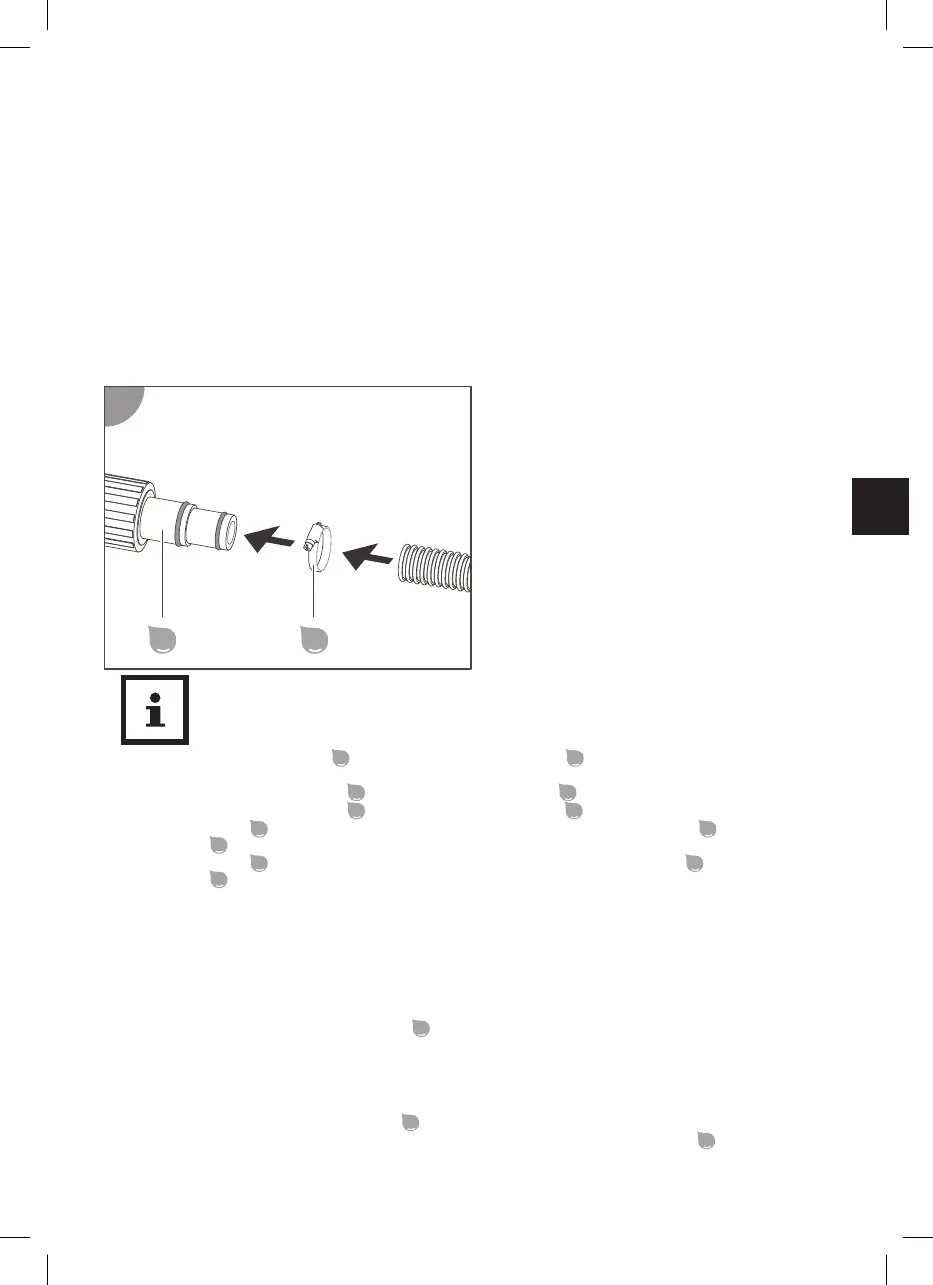

4. Tömlőbilinccsel
3
rögzítse fel az elvezető cső végét a kimeneti vízcsatlakozóra
6
felszerelt
adapterre
2
(lásd 1. ábra).
5. Tömlőbilinccsel
3
rögzítse fel a bekötő cső végét a bemeneti vízcsatlakozóra
7
felszerelt
adapterre
2
(lásd 1. ábra).
Az adapter ezzel fel van szerelve a tömlővégekre.
A vezetékek bekötése
A feszültségellátás létrehozása
A MINI hőszivattyú nem működtethető külső időkapcsolón keresztül, hanem azt az RCD-hálózati dugón
keresztül, manuálisan kell be-, illetve kikapcsolni.
1. Csatlakoztassa az RCD-hálózati dugót
C
a felállítás helyén előzetesen kialakított
feszültségellátásra.
A feszültségellátás ezzel létre lett hozva.
A kondenzvíz-elvezető cső csatlakoztatása (opcionális)
1. Dugja be a lefolyó csatlakozócsonkot
4
a talplemez lyukába.
2. Dugja rá a kondenzvíz-elvezető csövet (kerti tömlő) a lefolyó csatlakozócsonkra
4
.
1
2
3
