2. Položite cijevi od sustava za pročišćavanje vode do mjesta postavljanja toplinske pumpe (vidi sliku
F).
Pazite da sve cijevi koje su postavljene do toplinske pumpe nisu zategnute i da ne ometaju puteve
(staze).
3. Položite dovod za napajanje toplinske pumpe (vidi poglavlje „Tehnički podaci”).
Upotrijebite produžni kabel ili utičnicu odgovarajuće klase zaštite za okolišne uvjete mjesta
postavljanja!
Mjesto postavljanja je pripremljeno.
Instalacija

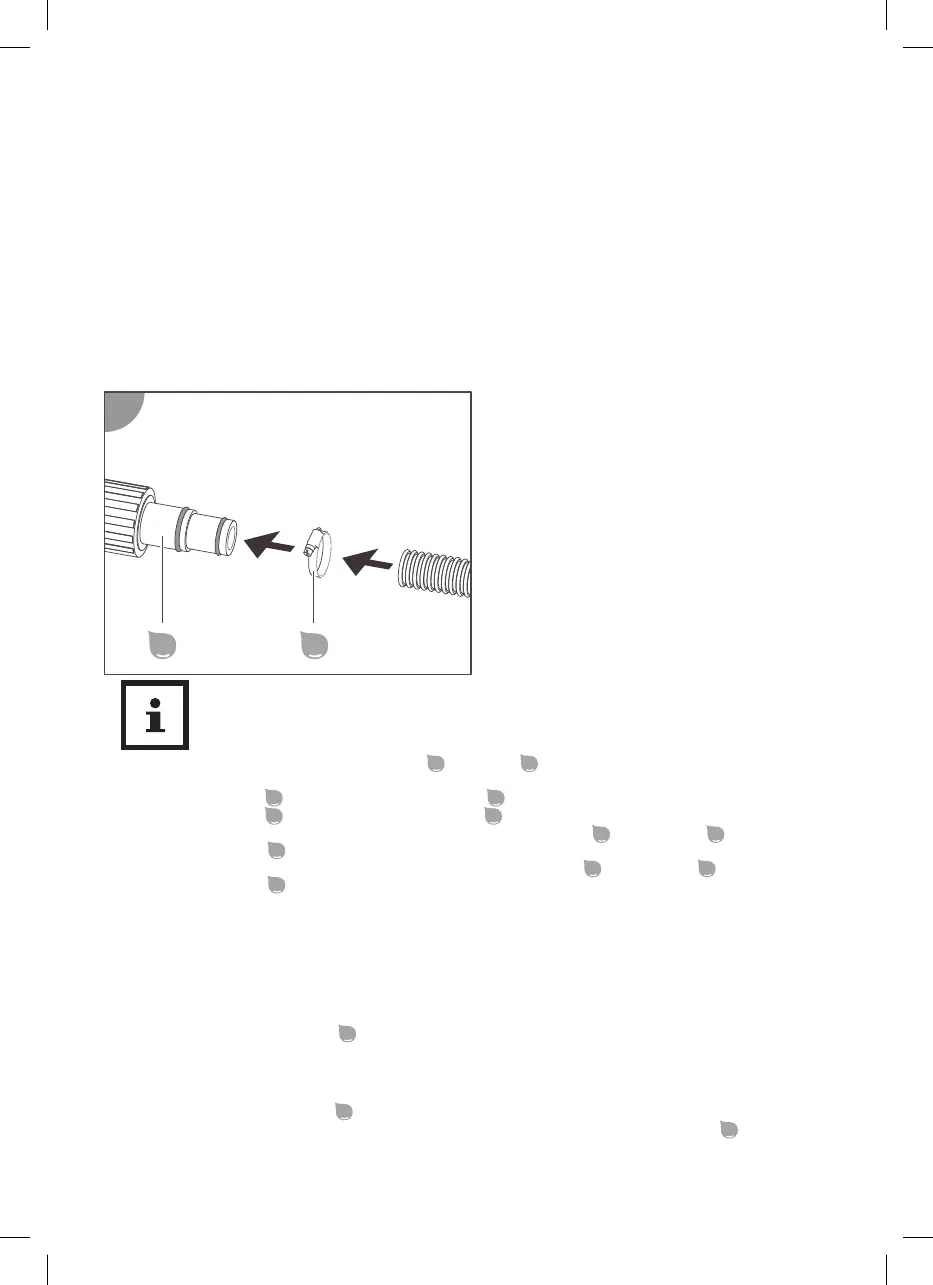

Montaža adaptera na krajeve crijeva
Toplinska pumpa uvijek je zadnja karika sustava za pročišćavanje vode. Pri upotrebi
sustava filtriranja, sustava soljenja, oni moraju biti priključeni na toplinsku pumpu tako da
filtrirana, pročišćena voda teče kroz toplinsku pumpu.
1. Očistite priključne točke toplinske pumpe
1
, adaptere
2
i krajeve crijeva cijevi za vodu od grubih
nečistoća.
2. Postavite adapter
2
na izlazni priključak za vodu
6
.
3. Postavite adapter
2
na ulazni priključak za vodu
7
.
4. Pričvrstite kraj crijeva odvodne cijevi pomoću stezaljke za crijevo
3
s adapterom
2
na izlazni
priključak za vodu
6
(vidi sliku 1).
5. Povežite kraj crijeva dovodne cijevi pomoću stezaljke za crijevo
3
s adapterom
2
na ulazni
priključak za vodu
7
(vidi sliku 1).
Adapteri su montirani na krajevima crijeva.
Priključivanje cijevi
Uspostavljanje napajanja
Toplinska pumpa MINI ne može se pokrenuti preko vanjskog tajmera i zahtijeva ručno uključivanje i
isključivanje preko RCD mrežnog utikača.
1. Povežite RCD mrežni utikač
C
s napajanjem koje je pripremljeno na mjestu postavljanja.
Napajanje je uspostavljeno.
Priključivanje cijevi za odvod kondenzirane vode (opcijski)
1. Umetnite odvodni priključak
4
u otvor na podnoj ploči.
2. Priključite odvodnu cijev (vrtno crijevo) za kondenziranu vodu na odvodni priključak
4
.
Odvodna cijev za kondenziranu vodu je priključena.
