Dijagram priključivanja (sl. 4.1 / 4.2)
Dijagram dometa (sl. 4.3)
Napomena: Naravno da u vodu može biti montira-
na mrežna sklopka za uključivanje i isključivanje. To
je pretpostavka za funkciju stalnog svjetla
➜ „6. Funkcije“
Važno: Slučajna zamjena priključaka u uređaju
ili Vašem ormariću za osigurače kasnije uzrokuje
kratki spoj. U tom slučaju još jednom se moraju
identificirati pojedini kabeli i ponovno spojiti.

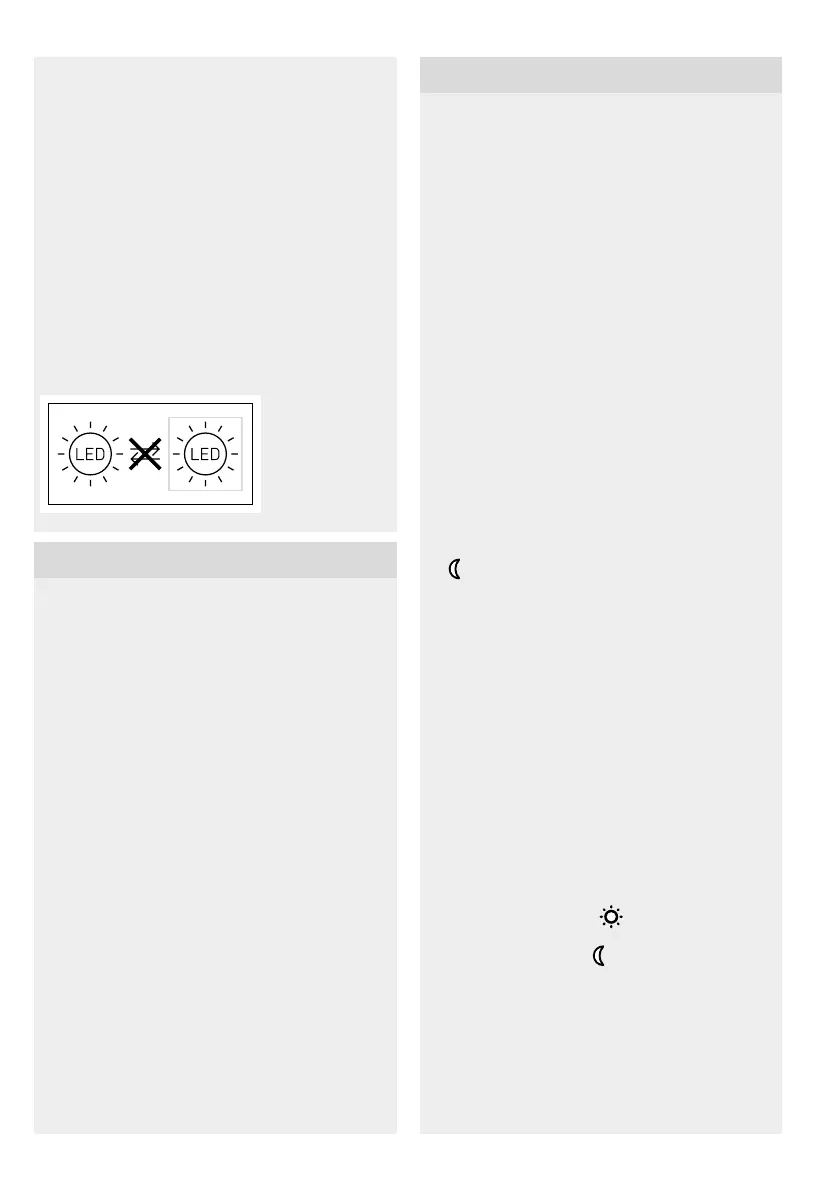

Napomena: Izvor svjetlosti ove svjetiljke ne može
se zamijeniti. Ako bi se on morao zamijeniti (npr. na
kraju njegovog vijeka trajanja), mora se zamijeniti
cijela svjetiljka.
5. Montaža
• Provjeriti sve sastavne dijelove na oštećenja.
• U slučaju oštećenja ne koristiti proizvod.
• Poravnavanje senzora (sl.4.4)
Najsigurnija detekcija pokreta postiže se kad se
uređaj montira bočno na smjer kretanja i nikakve
prepreke (npr. drveća, zidovi itd.) ne ometaju
vidokrug senzora.
Montaža
• Odaberite prikladno mjesto montaže uzimajući u
obzir domet i detektiranje pokreta. (sl. 4.5)
• Isključite strujno napajanje (sl. 5.1)
• Otpustite sigurnosne vijke (sl. 5.1)
• Odvojite kućište od zidnog držača (sl. 5.1)
• Označite rupe (sl. 5.2)
• Izbušite rupe i stavite učvrsnice (sl. 5.3)
– Podžbukna montaža (sl. 5.3)
– Nadžbukna montaža (sl. 5.4)
• Priključite kabel (sl. 5.5)
• Nataknite kućište na zidni držač. Pripazite na
utični spoj (sl. 5.6)
• Uvrnite sigurnosne vijke (sl. 5.6)
• Uključite naponsko napajanje (sl. 5.7)
• Otvorite poklopac upravljačkih elemenata
(sl. 5.7)
• Izvršite podešavanje ➜ „6. Funkcija“
6. Funkcija
Tvorničke postavke
Osnovna svjetlina: OFF (isključeno)
Podešenost vremena: 5 sekundi
Podešavanje svjetlosnog praga: režim rada po
danjem svjetlu
Kad montirate zidni držač i priključite uređaj na mre-
žu, možete aktivirati senzorski reflektor. Kod ručnog
aktiviranja reflektora pomoću sklopke svjetiljke,
ona se tijekom faze kalibracije isključi nakon
40 sek. i zatim je opet spremna za senzorski rad.
Nije potrebno ponovno aktiviranje sklopke svjetiljke.
Funkcija (sl. 6.1)
Osnovna svjetlina (sl. 6.1 / J)
Osnovno svjetlo manjeg intenziteta emitira manji
broj LED-ova. Tek kod pokreta u području de-
tekcije uključuje se glavno svjetlo u podešenom
vremenu.
Nakon toga intenzitet svjetla se smanjuje na
osnovno svjetlo.
– OFF = nema osnovnog svjetla
– 10min = osnovno svjetlo 10min nakon isteka
podešenog vremena
– „
“ = osnovno svjetlo cijelu noć
Podešavanje vremena / Vrijeme isključivanja
(sl. 6.1 / K)
Željeno trajanje svjetla (glavno svjetlo) može se
kontinuirano podešavati od oko 5 sek. do maks.
15min. Svakim detektiranim pokretom sat se prije
isteka tog vremena ponovno pokreće.
Napomena: Nakon svakog postupka isključivanja
svjetiljke prekida se ponovno detektiranje pokreta
na oko 2 sekunde. Tek nakon isteka tog vremena
svjetiljka može pri pokretu ponovno uključiti svjetlo.
Podešavanje svjetlosnog praga /
Prag aktiviranja (sl. 6.1 / L)
Željeni prag reagiranja reflektora može se kontinuira-
no podešavati od oko 2-1000 luksa.
– Regulator podešen na
=
danje svjetlo (neovisno o svjetlini)
– Regulator podešen na
=
zatamnjivanje (oko 2 luksa)
Funkcija stalnog svjetla (sl. 6.2)
Montira li se mrežna sklopka u vod, osim jedno-
stavne funkcije paljenja i gašenja moguće su
i sljedeće funkcije:
