En caso de dudas, hay que identificar los conduc-
tores con un comprobador de tensión; a continua-
ción, volver a desconectar la tensión. La fase (L)
y el neutro (N) se conectan al borne.
Diagrama de conexiones (fig. 4.1 / 4.2)
Diagrama de alcance (fig. 4.3)
Observación: El cable de alimentación de red
puede llevar montado un interruptor para conectar
y desconectar la tensión. Es el requisito para la
función de alumbrado permanente
➜ "6. Funciones"
Importante: Si se efectúan mal las conexiones, se
producirá luego un cortocircuito en el aparato o en
la caja de fusibles. En tal caso, habrá que identi-
ficar una vez más cada uno de los conductores y
conectarlos de nuevo.

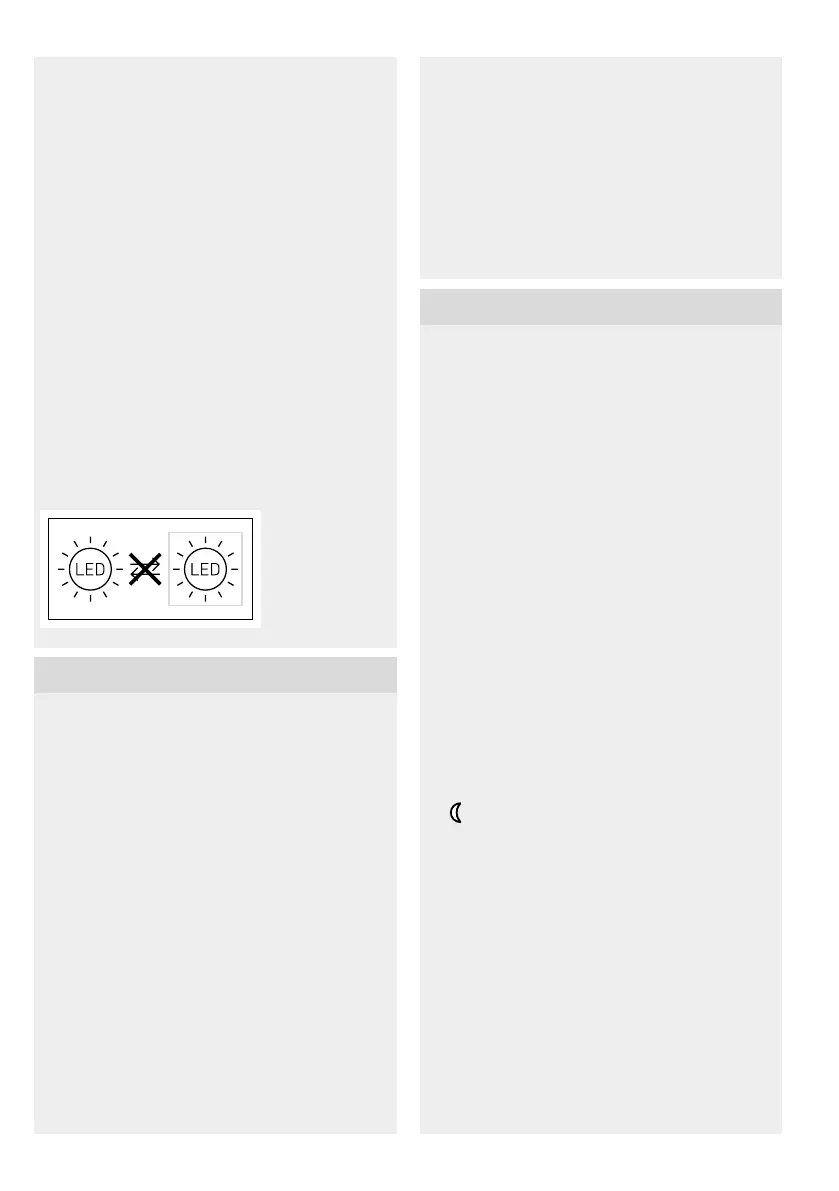

Nota: la fuente de iluminación de esta lámpara no
es reemplazable. Para reemplazarla (p. ej. al fin de
su vida útil), hay que cambiar toda la lámpara.
5. Montaje
• Compruebe que todos los componentes se
encuentran en perfecto estado.
• No se pongan en servicio en caso de estar
deteriorados.
• Orientación del sensor (fig.4.4)
La detección de movimiento más segura se con-
sigue con el aparato montado en sentido lateral
con respecto a la dirección del movimiento y sin
tener obstáculos (p. ej., árboles, muros, etc.) que
obstruyan la detección del sensor.
El montaje por pasos
• Elegir un lugar de montaje adecuado teniendo
en cuenta el alcance y la detección de movi-
mientos (fig. 4.5)
• Desconectar la alimentación eléctrica (fig. 5.1)
• Desenroscar los tornillos de fijación (fig. 5.1)
• Separar la carcasa del soporte mural (fig. 5.1)
• Marcar los taladros (fig. 5.2)
• Hacer los agujeros e introducir los tacos (fig. 5.3)
– Montaje empotrado (fig. 5.3)
– Montaje de superficie (fig. 5.4)
• Conectar los cables (fig. 5.5)
• Encajar la carcasa en el soporte mural. Observar
el enchufe (fig. 5.6).
• Enroscar los tornillos de fijación (fig. 5.6)
• Conectar la alimentación eléctrica (fig. 5.7)
• Abrir tapa de elementos de mando (fig. 5.7)
• Lleve a cabo los ajustes ➜ "6. Funciones"
6. Funciones
Configuración de fábrica
Luz de cortesía: OFF
Temporización: 5 segundos
Luminosidad reactiva: funcionamiento diurno
Una vez montado el soporte mural y efectuada la
conexión a la red el foco Sensor se puede poner
en servicio. Al poner en servicio el foco a mano
a través del interruptor, este se apaga para la
fase de calibración después de 40 s y se activa
después para el funcionamiento de sensor. No es
necesario accionar de nuevo el interruptor de luz.
Función (fig. 6.1)
Luz de cortesía (fig. 6.1 / J)
Luz de cortesía mediante LED permite una ilumi-
nación reducida. Solo con un movimiento en el
campo de detección, la luz principal se enciende
por el intervalo de temporización seleccionado.
Después, la lámpara cambia a la luz de cortesía
seleccionada.
– OFF = sin luz de cortesía
– 10min = luz de cortesía 10min después del
tiempo predefinido
– "
" = luz de cortesía toda la noche
Temporización / desconexión diferida
(fig. 6.1 / K)
El período de alumbrado deseado (luz principal)
de la lámpara puede regularse sin etapas desde
aprox. 5 s hasta un máximo de 15min. Con cada
movimiento detectado antes de transcurrir este
período de tiempo, se inicia de nuevo la cuenta
del reloj.
Nota: Después de cada desconexión, la detección
de movimiento queda interrumpida durante unos
2 s. Solo después de transcurrir este tiempo
puede la lámpara encender de nuevo la luz al
producirse movimiento.
