STEINEL professional Series Instructions

– 62 –
Huomautus: Verkkojohtoon voidaan asentaa
virtakytkin virran kytkemiseksi ja katkaisemiseksi.
Jatkuvan valaistuksen käyttö on mahdollista vain,
jos virtakytkin on asennettu ➜ "6. Toiminta"
Tärkeää: Liitäntöjen vaihtuminen keskenään johtaa
oikosulkuun laitteessa tai sulakekotelossa. Tässä
tapauksessa yksittäiset johtimet on tunnistettava ja
yhdistettävä uudelleen.

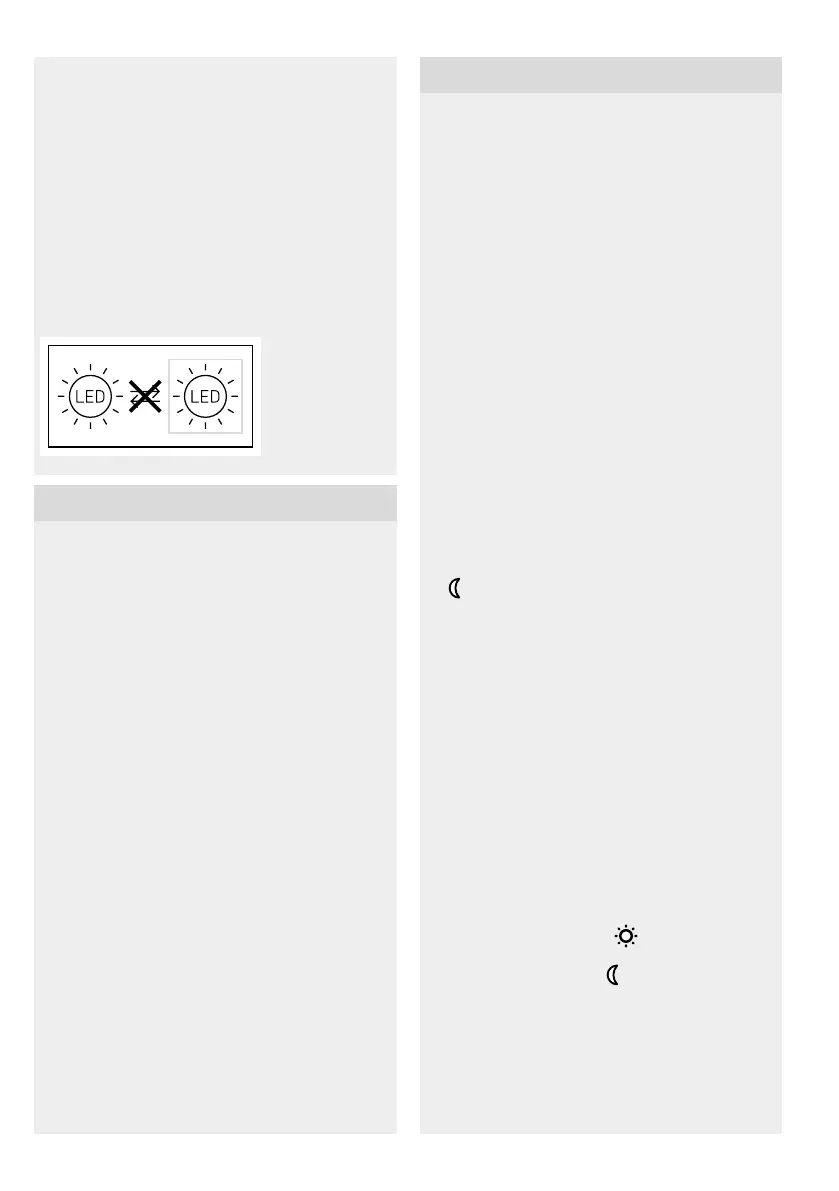

Huomautus: Valaisimen valonlähdettä ei voi
vaihtaa. Koko valaisin joudutaan vaihtamaan
uuteen, jos valonlähde ei enää toimi (esim. sen
käyttöiän päätyttyä).
5. Asennus
• Tarkista, että missään komponentissa ei ole
vaurioita.
• Älä ota tuotetta käyttöön, jos siinä on vikoja.
• Tunnistimen suuntaaminen (kuva4.4)
Tunnistus tapahtuu varmimmin, kun laite asenne-
taan siten, että kulku suuntautuu siihen nähden
sivusuunnassa eikä esim. puita tai seiniä ole
esteenä.
Asennuksen vaiheet
• Valitse sopiva kiinnityspaikka, ota valinnassa
huomioon toimintaetäisyys ja toiminta-alue
(kuva 4.5)
• Katkaise virta (kuva 5.1)
• Irrota kiinnitysruuvit (kuva 5.1)
• Irrota runko seinäkiinnitysosasta (kuva 5.1).
• Merkitse reiät (kuva 5.2)
• Poraa reiät ja aseta tulpat (kuva 5.3)
– Uppoasennus (kuva 5.3)
– Pinta-asennus (kuva 5.4)
• Liitä liitäntäkaapeli (kuva 5.5)
• Liitä kotelo seinäkiinnitysosaan. Huomioi pisto-
keliitäntä (kuva 5.6)
• Kierrä kiinnitysruuvit kiinni (kuva 5.6)
• Kytke virta päälle (kuva 5.7)
• Avaa säätöosien suojus (kuva 5.7)
• Tee asetukset ➜ "6. Toiminta"
6. Toiminta
Tehdasasetukset
Peruskirkkaus: OFF
Kytkentäajan asetus: 5 sekuntia
Hämäryystason asetus: päiväkäyttö
Tunnistinvalonheitin voidaan ottaa käyttöön, kun
seinäkiinnitysosa on kiinnitetty seinään ja valaisin on
kytketty sähköverkkoon. Kun valonheitin kytketään
virransyöttöön manuaalisesti valokatkaisinta pai-
namalla, se kytkeytyy pois päältä mittausvaihetta
varten noin 40 sekunnin kuluttua ja on sen jälkeen
valmis toimimaan tunnistinkäytössä. Valokatkaisinta
ei tarvitse painaa uudelleen.
Toiminta (kuva 6.1)
Peruskirkkaus (kuva 6.1 / J)
Peruskirkkaus perusvalaistuksen LED-valoilla
mahdollistaa himmeän valaistuksen. Vasta toimin-
ta-alueella tapahtuva liike kytkee päävalon asete-
tuksi ajaksi. Sen jälkeen valaisin kytkeytyy valittuun
peruskirkkauteen.
– OFF = ei perusvalaistusta
– 10min = perusvalaistus 10min asetetun ajan
kuluttua umpeen
– "
" = perusvalaistus pimeänä aikana
Kytkentäajan asetus / kytkentäaika
(kuva 6.1 / K)
Valaisimen kytkentäaika (päävalo) voidaan asettaa
portaattomasti noin 5 sekunnin ja enintään
15minuutin välille. Jokainen tämän ajan kuluessa
havaittu liike käynnistää kytkentäajan uudelleen.
Huom: Valaisimen sammuttua kestää aina noin
2 sekunnin ajan, kunnes tunnistin reagoi liikkee-
seen toiminta-alueella. Valo syttyy liikkeen yhtey-
dessä uudelleen vasta tämän ajan kuluttua.
Hämäryystason asetus /
kytkeytymiskynnys (kuva 6.1 / L)
Valonheittimen haluttu kytkeytymiskynnys voidaan
asettaa portaattomasti noin 2 luksin – 1000 luksin
välille.
– Säädin asetettu kohtaan
=
päiväkäyttö (valoisuudesta riippumatta)
– Säädin asetettu kohtaan
=
hämäräkäyttö (n. 2 luksia)
Jatkuva valaistus (kuva 6.2)
Jos virransyöttöön asennetaan kytkin, seuraavat
toiminnot ovat mahdollisia valon kytkennän ja
sammuttamisen lisäksi:
