– 86 –
Kétség esetén a kábeleket feszültségvizsgáló
segítségével azonosítania kell; utána újra feszült-
ségmentesíteni kell azokat. A fázist (L) és a nulla
vezetőt (N) a sorkapocsra csatlakoztatjuk.
Bekötési rajz (4.1. / 4.2. ábra)
Hatótávolsági rajz (4.3. ábra)
Tudnivaló: A hálózati betápvezetékbe természete-
sen ki-és bekapcsolásra szolgáló hálózati kapcsoló
is szerelhető. A folyamatos világítási művelet hasz-
nálatának ez előfeltétele ➜ "6. Működés"
Fontos!
A csatlakozások felcserélése később zárlathoz
vezet a készülékben vagy az Ön biztosítékdobo-
zában. Ebben az esetben ismét azonosítani kell az
egyes kábeleket, és újból össze kell kötni őket.

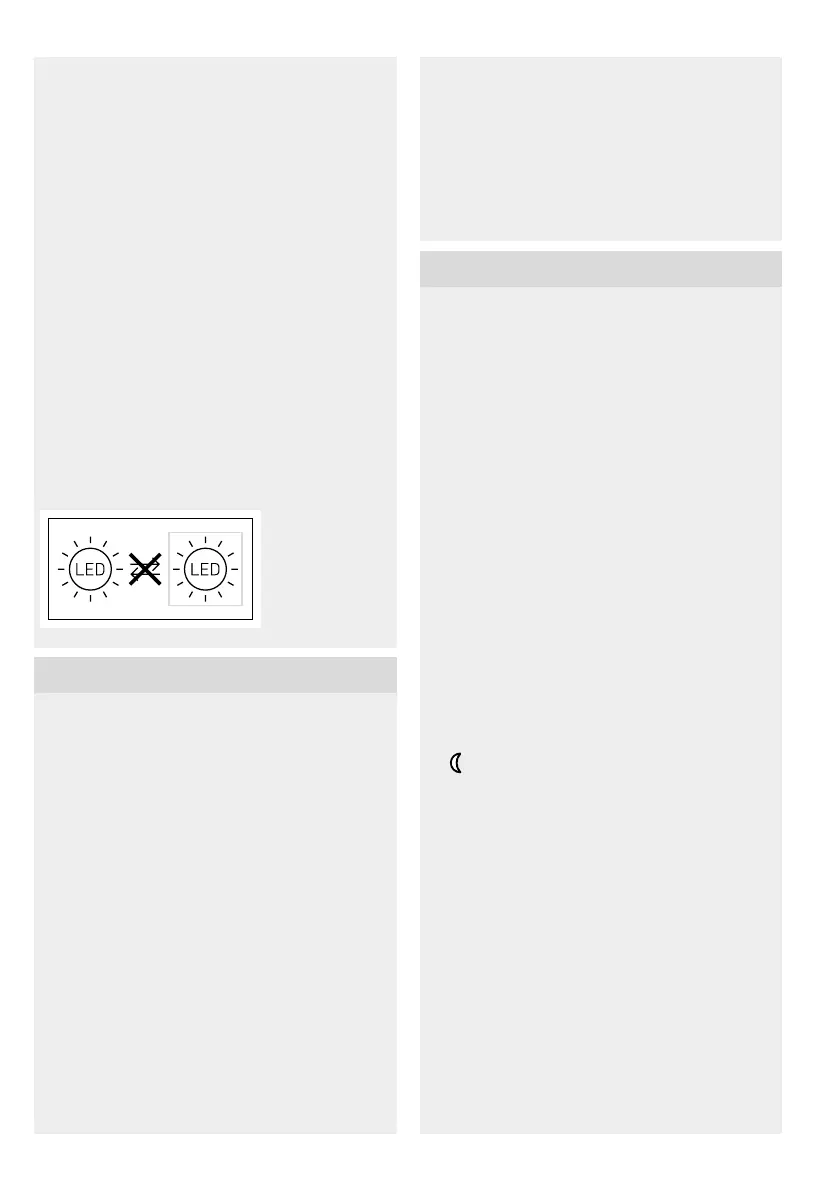

Tudnivaló: A lámpa fényforrását nem lehet cserél-
ni. Amennyiben a fényforrást cserélni kell (mert pl.
az élettartamának végére ért), a teljes lámpát le kell
cserélni.
5. Szerelés
• Minden alkatrészt ellenőrizzen sérülés szem-
pontjából.
• Sérülések esetén ne vegye használatba a terméket
• Az érzékelő beirányítása (4.4. ábra)
A mozgás érzékelése akkor a legbiztosabb, ha
a készüléket a mozgáshoz képest oldalirányban
helyezi el, és az érzékelő látóterét nem korlátozzák
akadályok (pl. fák, falak stb.).
A szerelés lépései
• A hatótávolság és a mozgásérzékelés tekintet-
be vételével válasszon alkalmas helyet, ahová
felszerelheti a készüléket (4.5. ábra)
• Kapcsolja le az áramellátást (5.1. ábra)
• A rögzítő csavarokat lazítsa meg (5.1. ábra)
• A házat vegye le a fali tartóról (5.1. ábra)
• A furatok helyét rajzolja be (5.2. ábra)
• A furatokat fúrja ki, és rakjon beléjük tiplit
(5.3. ábra).
– Felszerelés vakolat alá (5.3. ábra)
– Felszerelés vakolatra (5.4. ábra)
• Csatlakoztassa a csatlakozókábelt (5.5. ábra)
• A házat húzza rá a fali tartóra. Ügyeljen a duga-
szoló csatlakozóra (5.6. ábra)
• A rögzítő csavarokat csavarja be (5.6. ábra)
• Az áramellátást kapcsolja be (5.7. ábra)
• A kezelőelemeket takaró borítást nyissa fel
(5.7. ábra)
• Végezze el a beállításokat ➜ "6. Működés"
6. Működés
Gyári beállítások
Alapfényerő: kikapcsolva (OFF)
Időbeállítás: 5 másodperc
Szürkületi beállítás: nappali üzem
Miután felszerelte a fali tartót, és bekötötte a
hálózati csatlakozást, üzembe helyezheti a moz-
gásérzékelős fényszórót. Amint a világításkapcso-
lóval működésbe helyezte a fényszórót, az a kb.
40mp-es bemérési időszak végén kikapcsol, majd
azt követően mozgásérzékelős üzemben működik
tovább. A világításkapcsoló ismételt működtetése
nem szükséges.
Működés (6.1. ábra)
Alapfényerő (6.1. / J ábra)
Az alapvilágítást szolgáló LED égők alapfényereje
gyenge megvilágítást tesz lehetővé. A fő fényerő
csak akkor kapcsol be a beállított ideig, ha az érzé-
kelő mozgást érzékel az érzékelési területen. Utána
a lámpa a választott alapfényerőre kapcsol vissza.
– OFF = nincs alapvilágítás
– 10 perc = a beállított idő leteltét követően
alapvilágítás 10 percig
– "
" = alapvilágítás egész éjszaka
Időbeállítás / utánvilágítási idő (6.1. / K. ábra)
A lámpa kívánt világítási idejét (a fő világítást)
fokozatmentesen lehet beállítani kb. 5 mp és
max. 15 perc közötti értékre. A beállított idő
letelte előtt érzékelt mozgás hatására az idő
mérése újrakezdődik.
Tudnivaló: Valahányszor kikapcsol a lámpa,
a mozgás újbóli érzékelése kb. 2 mp-re megsza-
kad. Csak ennek az időnek a letelte után képes
a lámpa mozgás esetén ismét bekapcsolni.
