Hauteur de montage :
Pour obtenir les portées
indiquées de 5/12 m, il faut
monter le détecteur à une
hauteur de 2 m environ.

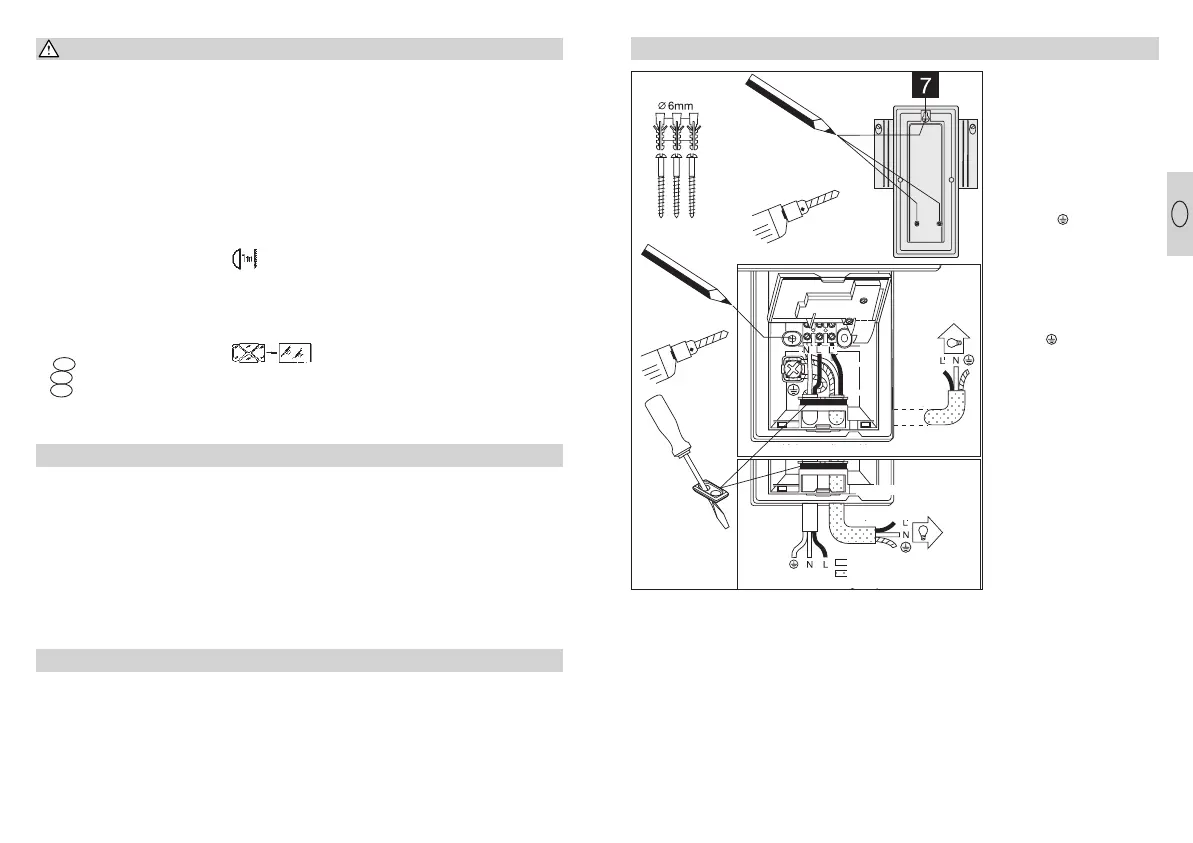

Séquence de montage :
1. Desserrer la plaque
design , 2. Mettre en
place la vis de position-
nement . 3. Accrocher le
projecteur halogène à
détecteur. 4. Ouvrir le boîtier
de montage , 5. Marquer
l'emplacement des trous,
décrocher le projecteur
halogène à détecteur.
6. Percer les trous, mettre
les chevilles (Ø 6 mm) en
place. 7. Poser les bou-
chons. 8. Faire passer les
câbles du secteur et, le cas
échéant, de l’appareil
Installation/fixation au mur
raccordé et les raccorder.
9. Visser fermement le
boîtier.
a) Branchement du câble
secteur
La conduite secteur est
composée d’un câble à 3
conducteurs:
L = phase
N = neutre
PE = terre
En cas de doute, il faut
identifier les câbles avec un
testeur de tension puis les
remettre hors tension.
Raccorder la phase (L) et le
neutre (N) comme indiqué
sur le dessin. Il faut bran-
cher la terre (PE) au contact
de terre ( ). Il est bien sûr
possible de monter sur le
câble secteur un interrup-
teur permettant la mise en,
ou hors circuit de l'appareil.
Le projecteur peut égale-
ment être activé manuelle-
ment pour la durée réglée à
l’aide d’un interrupteur à
poussoir monté sur la con-
duite secteur.
b) Branchement d’un
appareil supplémentaire:
On peut brancher un appar-
eil supplémentaire sur le
projecteur halogène à
détecteur. Respectez la
puissance maximale
admissible (cf. Caractéris-
tiques techniques). On
raccorde le conducteur de
phase de l’appareil à la
borne marquée L’. On rac-
corde le conducteur de
neutre de l’appareil raccor-
dé et le conducteur de neu-
tre du secteur à la borne
marquée N. Le conducteur
de terre est à raccorder au
contact de terre.
Important: une inversion
des raccordements peut
entraîner une détérioration
de l'appareil.
23
y Avant toute intervention
sur l'appareil, couper
l'alimentation électrique!
y Pendant le montage, les
conducteurs électriques
à raccorder doirent être
hors tension. Il faut donc
couper le courant et
s'assurer de l'absence
de courant à l'aide d'un
testeur de tension.
y L'installation de ces
appareils implique une
intervention sur le réseau
électrique et doit donc
être effectuée correcte-
ment et conformément
aux prescriptions d'ins-
tallation et conditions de
raccordement en vigueur
dans le pays
( - VDE 0100,
- NF - C 15100,
- (RGIE) NBN C 15 101).
y Convient pour l'extérieur
et l'intérieur (jusqu'à une
température ambiante de
25°)
y Ne pas monter l'appareil
sur une surface facile-
ment inflammable.
y Le projecteur doit se
trouver à une distance
d’au moins un mètre
de la surface à éclairer
(± 15°).
y Les projecteurs
halogènes sont
prévus uniquement pour
être montés au mur et
non au plafond. Le
projecteur doit être à
au moins 1 m du plafond.
y Si le verre
est cassé,
le remplacer impérative-
ment par un verre neuf
avant la remise en service.
Il est nécessaire d'utiliser
du verre spécial trempé,
de 4 mm d'épaisseur pour
HS 152 et de 5 mm
d'épaisseur pour HS 502.
Vous pouvez commander
des verres de rechange
par l'intermédiaire de
notre réseau de service
après-vente.
y Toute exposition prolon-
gée au projecteur halo-
gène à détecteur fonc-
tionnant avec une surten-
sion de 10 % peut entraî-
ner des irritations des
yeux et de la peau.
y Quand le projecteur est
allumé, le boîtier est très
chaud. Laisser le projec-
teur refroidir avant de
l'orienter.
Consignes de sécurité
22
Description de l’appareil
Vis de fixation
Cache design
Lentille (amovible et
pivotante pour choisir le
réglage de base de por-
tée de 12 m ou 5 m
max.)
Réglage de crépusculari-
té 2–2000 lux
Temporisation
10 s–15 min
Boîtier ouvrant pour le
montage et le branche-
ment au secteur
Logement de la vis de
positionnement
Utilisation/entretien
Le projecteur halogène à
détecteur est indiqué pour
la commutation automati-
que de l’éclairage. Il n’est
toutefois pas prévu pour les
alarmes spéciales anti-
intrusion car il n’est pas
protégé contre le vandalis-
me. Les conditions atmos-
phériques peuvent influen-
cer le fonctionnement du
projecteur halogène à
détecteur. Les rafales de
vent, la neige, la pluie, la
grêle peuvent entraîner un
déclenchement intempestif
car le détecteur ne peut
pas distinguer les brusques
variations de température
du rayonnement des sour-
ces de chaleur. Si la lentille
se salit, on la nettoiera avec
un chiffon humide (ne pas
utiliser de détergent).
D
NL
B
Chemin de câble, en montage encastré
montage
encastré
surface mounted
Chemin de câble, en montage en saillie
câble secteur
câble de l’appareil raccordé
F
HS_152_502_10spr_aktuell 29.04.2011 13:56 Uhr Seite 23
