Exemples

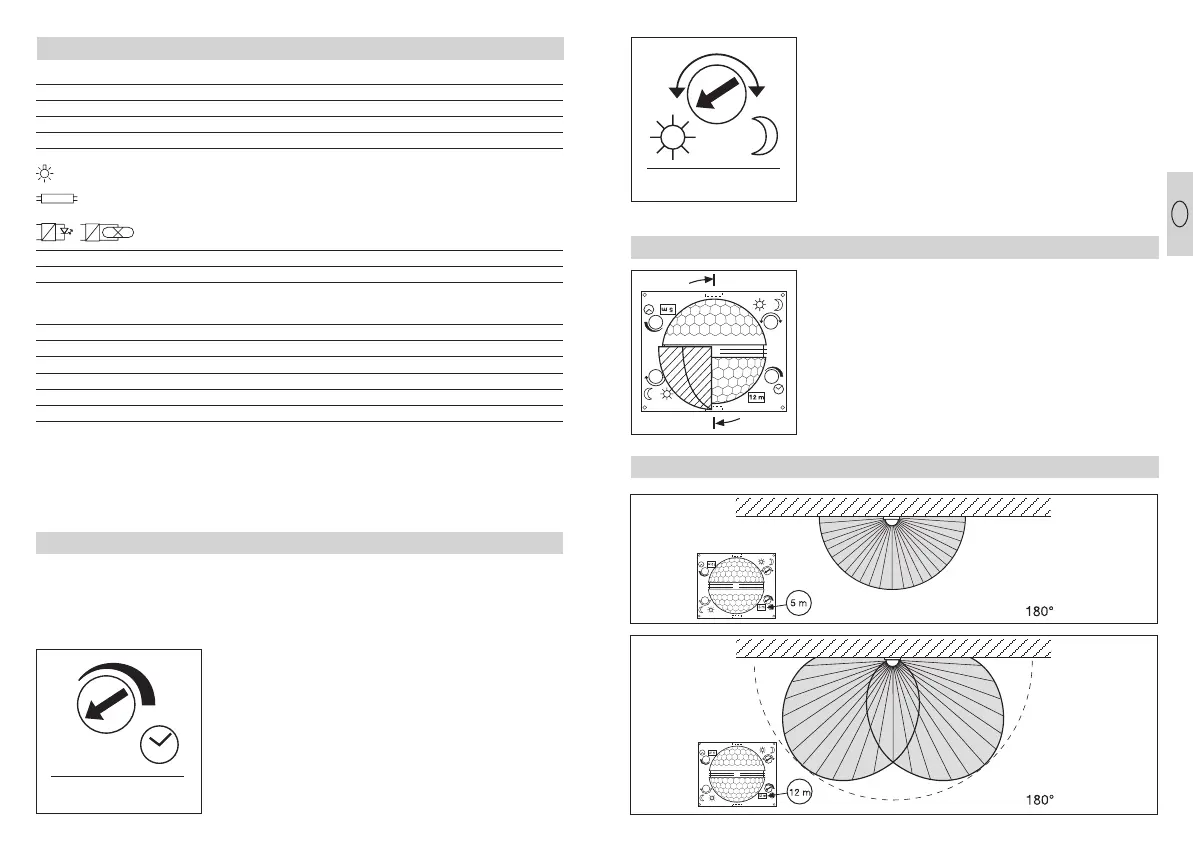

Réglage de base de la portée
25
La lentille du projecteur
halogène à détecteur est
divisée en deux zones de
détection. Une moitié per-
met une portée maximum
de 5 m, l’autre moitié une
portée maximum de 12 m
(quand le détecteur est
installé à une hauteur de
2 m). Lorsque la lentille est
en place, une petite flèche
indique la portée maximum
souhaitée de 12 m ou 5 m.
(Flèche à gauche =
5 mètres, flèche à droite =
12 mètres).
Pour régler la portée, il faut
détacher la lentille du cran
latéral à l’aide d’un tourne-
vis puis la remettre en place
sur la position souhaitée.
Fonctions
Après avoir branché le
détecteur au secteur, fermé
le boîtier et mis la lentille en
place, vous pouvez mettre
l’installation en service.
En retirant le cache design
, on accède à deux possi-
bilités de réglage.
Important: Ne régler la
temporisation et la crépu-
scularité que lorsque la len-
tille est en place.
Temporisation de
l’extinction (minuterie)
La durée d’éclairage sou-
haitée du projecteur halo-
gène à détecteur est régla-
ble en continu d’environ
10 s à 15 min maxi. La tem-
porisation est à son mini-
mum (env. 10 s) quand la
vis de réglage est en butée
à gauche, à son maximum
(env. 15 min) quand la vis
est en butée à droite. Lors
du réglage de la zone de
détection et du test de
fonctionnement, nous
recommandons de mettre
la vis de réglage en butée
à gauche (minimum).
Réglage crépusculaire
(seuil de réaction)
Le seuil de réaction du
détecteur est réglable en
continu d’env. 2 à 2000 lux.
Lorsque la vis de réglage
est en butée à gauche, l’ap-
pareil est en fonctionne-
ment diurne, soit env.
2000 lux. Lorsque la vis de
réglage est en butée à droi-
te, l’appareil est en fonc-
tionnement crépusculaire,
soit env. 2 lux. Lors du rég-
lage de la zone de détec-
tion et du test de
fonctionnement en plein
jour, la vis de réglage doit
être en butée à gauche.
24
HS 502: HS 152 XENO:
Dimensions (H x L x P) : 235 x 220 x 155 mm 235 x 160 x 140 mm
Poids: 2060 g 1400 g
Tension: 230–240 V, 50 Hz
Puissance: max. 500 W / R7S max. 150 W / R7S
Puissance commandée supplém. :
500 W max. *
1)
800 W max. *
1)
300 W max., 400 W max.,
cos ϕ = 0,5 *
2)
cos ϕ = 0,5 *
2)
2 x 58 W chacune, 4 x 58 W chacune,
C ≤ 44 µF *
3)
C ≤ 88 µF *
3)
Angle de détection : 180° horizontalement, 90° verticalement
Surface éclairée par le projecteur: max. 375 cm
2
max. 300 cm
2
Portée du détecteur : Réglage de base 1: max. 12 m (réglage d’usine)
Réglage de base 2: max. 05 m
+ réglage de précision par caches enfichables 1-12 m
Temporisation : 10 s–15 min (réglage d’usine : 10 s)
Réglage de crépuscularité : 2–2000 lux (réglage d'usine 2000 lux)
Indice de protection : IP 44
Classe : I (avec prise de terre)
Orientabilité du projecteur : verticalement : 40°, horizontalement : 30°
Intervalle de température : -20 °C – +50 °C
*1) Lampes à incandescence, 500 W max. (HS 502) / 800 W max. (HS 152 XENO) pour 230 V CA
*2) Tube fluorescent, 300 W max. (HS 502) / 400 W max. (HS 152 XENO) pour cos ϕ = 0,5,
charge inductive pour 230 V CA
*3) Tubes fluorescents, lampes à économie d’énergie, lampes LED avec ballast électronique
(capacité totale de tous les ballasts connectés inférieure à la valeur indiquée) pour 230 V CA
Caractéristiques techniques
F
2 - 2000 Lux
10 Sek.-15 Min.
HS_152_502_10spr_aktuell 29.04.2011 13:56 Uhr Seite 25
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
Steinel Sensor-Halogenstrahler HS 152 XENO
