Exempel

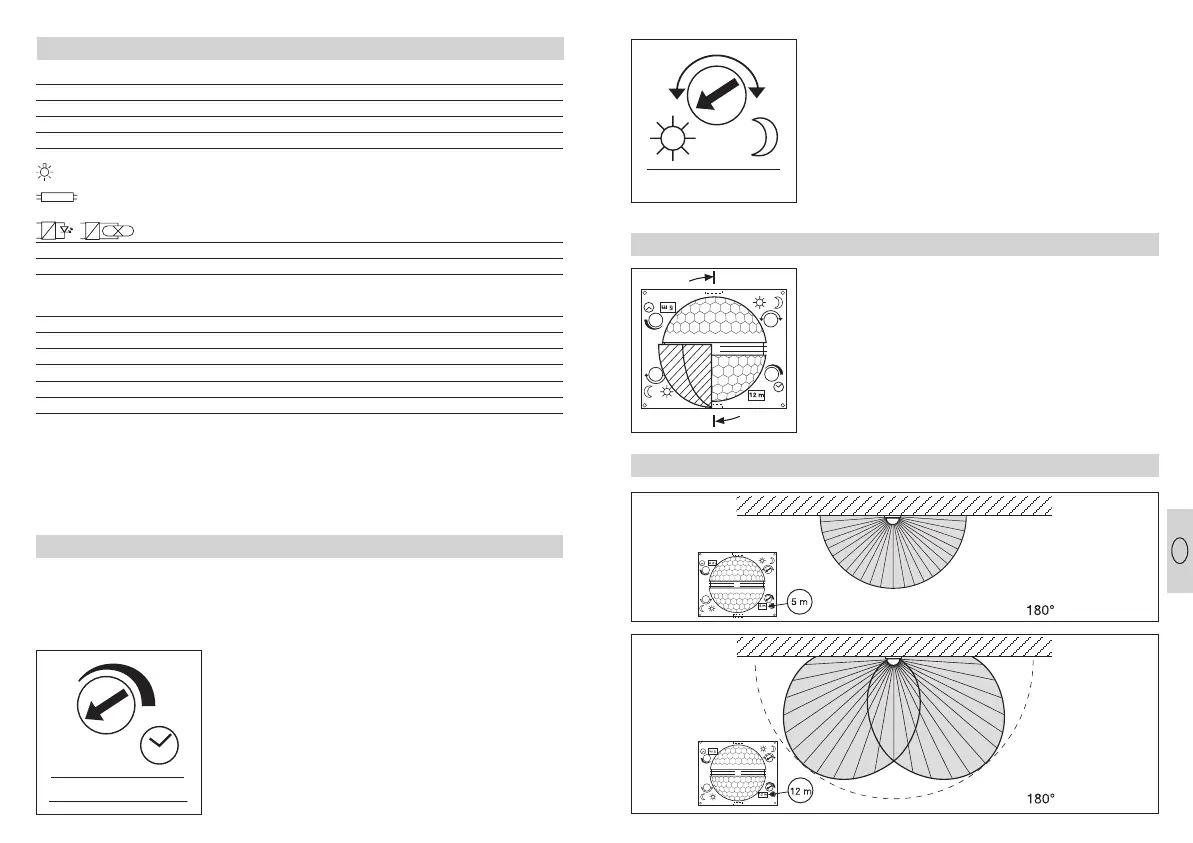

Inställning av räckvidd
61
Linsen kan lossas och vri-
das för två grundinställnin-
gar av räckvidden. Med den
ena halvan uppnås en
räckvidd av max. 5 m och
med den andra en räckvidd
av max. 12 m (vid en mon-
tagehöjd av ca 2 m). När
linsen är isatt, anger en liten
pil den valda maximala
räckvidden av 12 eller
5 m (pil vänster = 5 meter,
pil höger = 12 meter).
Linsen kan lossas ur sitt
fäste med en skruvmejsel
och sättas tillbaka enligt
önskad räckvidd.
Funktioner
När vakten är ansluten,
linsen monterad och fronten
på plats kan anläggningen
tas i drift.
Två inställningsmöjligheter
finns bakom bländringen .
Viktigt: Tids- och skym-
ningsinställning skall endast
göras med monterad lins.
Tidsfördröjning
(Tidsinställning)
Lampans efterlystid kan
steglöst ställas in från ca
10 sekunder upp till max
15 minuter. Ställskruvens
vänstra ändläge ger den
kortaste tiden ca 10 sekun-
der och höger ändläge den
längsta tiden
ca 15 minuter. Vid inställ-
ning av bevakningsområdet
och för funktionstest är det
lämpligast att den kortaste
tiden är inställd.
Skymningsinställning
(aktiveringströskel)
Önskad aktiveringströskel
för sensorn kan ställas in
steglöst från ca 2 Lux till
2000 Lux. Ställskruvens
vänstra ändläge betyder
dagsljusdrift ca 2000 Lux.
Ställskruvens högra ändlä-
ge betyder skymningsdrift
ca 2 Lux. Vid inställning av
bevakningsområdet och för
funktionstest vid dagsljus
måste ställskruven vara i
vänster ändläge.
60
Tekniska data
HS 502: HS 152 XENO:
Mått (B x H x D): 235 x 220 x 155 mm 235 x 160 x 140 mm
Vikt: 2060 g 1400 g
Nätspänning: 230–240 V, 50 Hz
Ljuskälla: max 500 W /R7S max 150 W /R7S
Extern belastning:
max. 500 W *
1)
max. 800 W *
1)
max. 300 W, max. 400 W,
cos ϕ = 0,5 *
2)
cos ϕ = 0,5 *
2)
2 x à 58 W, 4 x à 58 W,
C ≤ 44 µF *
3)
C ≤ 88 µF *
3)
Sensorns bevakningsvinkel: 180° horisontalt, 90° vertikalt
Belyst yta av strålkastaren: max. 375 cm
2
max. 300 cm
2
Sensorns räckvidd: Grundinställning 1: max 12 m (leveransinställning)
Grundinställning 2: max 15 m
+ Fininställning med täckplattor 1–12 m.
Tidsinställning: 10 sek.–15 min. (leveransinställning: 10 sek.)
Skymningsinställning: 2–2000 Lux (leveransinställning: 2000 Lux)
Kapslingsklass: IP 44
Isolationsklass: I (med jordanslutning)
Strålkastarens rörlighet: vertikalt: 40º, horisontalt: 30º
Omgivningstemperatur: -20 °C – +50 °C
*1) Glödlampor, max. 500 W (HS 502) / max. 800 W (HS 152 XENO) vid 230 V AC
*2) Lysrör, max. 300 W (HS 502) / max. 400 W (HS 152 XENO) vid cos ϕ = 0,5, induktiv last vid 230 V AC
*3) Lysrör, lågenergilampor, LED-lampor med elektroniskt förkoppl.don (Observera att kapacitansen inte
får överstiga ovan angivet värde) vid 230 V AC
S
2 - 2000 Lux
10 Sek.-15 Min.
