Montagehöjd:
För att uppnå räckvidd
5/12 m ska montagehöjden
vara cirka 2 meter över
mark.

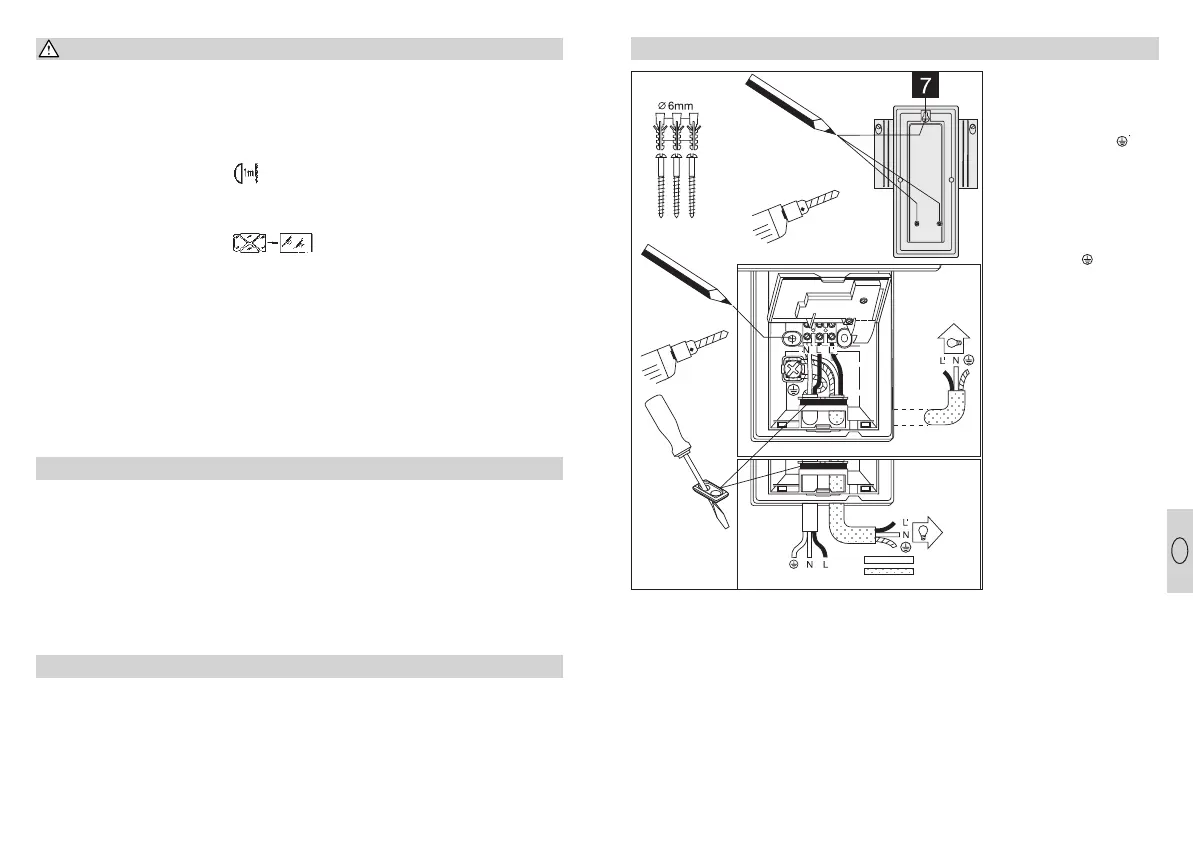

Montagesteg:
1. Lossa frontkåpan
2. Fäst upphängnings-
skruven .
3. Haka fast
strålkastaren .
4. Öppna kopplingsut-
rymmet.
5. Märk upp för borrhål.
6. Borra hålen och sätt i
pluggar (Ø 6 mm).
7. Montera packningar
för kabeln.
8. Dra igenom kablar
och anslut.
9. Skruva fast huset.
Installation/Wallmounting
a) Anslutning av nätkabel
Nätkabeln består av en
3-ledarkabel:
L = Fas
N = Nolledare
PE = Skyddsledare
Om man är osäker måste
man identifiera kablarna
med en spänningsprovare.
Koppla sedan bort spänn-
ningen igen. Fas (L) och
nolledare (N) skall anslutas
enligt plintmärkningen.
Skyddsledaren ska anslutas
till jordskruven .
Sensorn kan naturligtvis
förkopplas med en
Till/Från-brytare.
Alternativt kan halogenstrål-
kastaren tändas manuellt
genom att manövrera en
förkopplad strömbrytare
”Från-Till”. Lampan lyser
enligt den inställda efter-
lystiden och övergår däref-
ter till den inställda sensor-
driften.
b) Anslutning av utgående
kabel.
Till halogenstrålkastaren
kan en belastning (t.ex.
lampa) anslutas.
OBS: Se under tekniska
data så att den maximala
belastningen ej över-
skrids. Kabelns strömfö-
rande ledare ansluts till plint
L’. Nolledare ansluts till plint
N tillsammans med nolleda-
ren från belastningen.
Skyddsledaren ska anslutas
till jordskruven.
Viktigt: Förväxling av
anslutningarna leder till
kortslutning av armaturen
eller dess säkringsskåp.
59
Kabelingång utanpåliggande
infällt
utanpåliggande
Nätkabel
Utgående kabel
Kabelingång infällt
y Bryt spänningen före alla
arbeten på lampan!
y Vid montering måste den
elektriska ledning som
ska anslutas vara spänn-
ningslös. Stäng först av
strömmen och kontrollera
spänningslöshet med en
spänningsprovare.
y Vid installationen av lam-
pan handlar det om arbe-
te med nätspänning:
Arbetet måste därför
utföras enligt de natio-
nella installationsföre-
skrifterna och anslut-
ningsvillkoren.
y Montera inte lampan på
lättantändliga underlag.
y Avsedd för utomhusbruk
och inomhus (upp till
omgivningstemperatur
+25°C)
y Halogenstrålkastaren får
inte vara riktad mot mon-
teringsväggen.
y Halogenstrålkastaren
ska vara vågrätt monte-
rad (± 15°).
y Halogenstrål-
kastaren måste
vara placerad minst en
meter från området som
ska belysas.
y Om
skydds-
glaset går sönder eller
får en spricka ska detta
bytas ut. Man måste
använda ett temperatur-
härdat specialvärmeglas,
tjocklek 4 mm till HS 152
och tjocklek 5 mm till
HS 502. Reservglas kan
beställas hos närmaste
återförsäljare.
y Den som utsätter sig för
halogenlampans sken vid
10% överspänning och
under en längre tid måste
räkna med att det kan
uppstå hud- och ögonirri-
tation.
y Under drift blir lamphuset
mycket varmt. Rikta in
strålkastaren sedan den
blivit avkyld.
Säkerhetsanvisningar
58
Apparatbeskrivning
Fästskruv
Frontkåpa
Lins (kan tas bort
och vridas för val av
räckvidd max. 12 eller
5 m)
Skymningsinställning
2–2000 Lux
Tidsinställning
10 sekunder till
15 minuter
Kopplingsutrymme
med lock
Upphängningsskruv
Drift/Skötsel
Halogenstrålkastaren med
sensor är avsedd för auto-
matisk tändning av ljus.
Apparaten är inte avsedd
för professionella tjuvlarm,
eftersom den inte uppfyller
de krav som ställs mot
åverkan och sabotage.
Vädret kan påverka halo-
genstrålkastarens funktion.
Kraftiga vindbyar, snöfall,
regn- och hagelskurar kan
orsaka felutlösning, efter-
som de plötsliga tempera-
turskillnaderna inte kan skil-
jas från normala värmekäll-
lor. Bevakningslinsen kan
rengöras med en fuktig
trasa (utan rengöringsme-
del).
S
HS_152_502_10spr_aktuell 29.04.2011 13:56 Uhr Seite 59
