Esempi

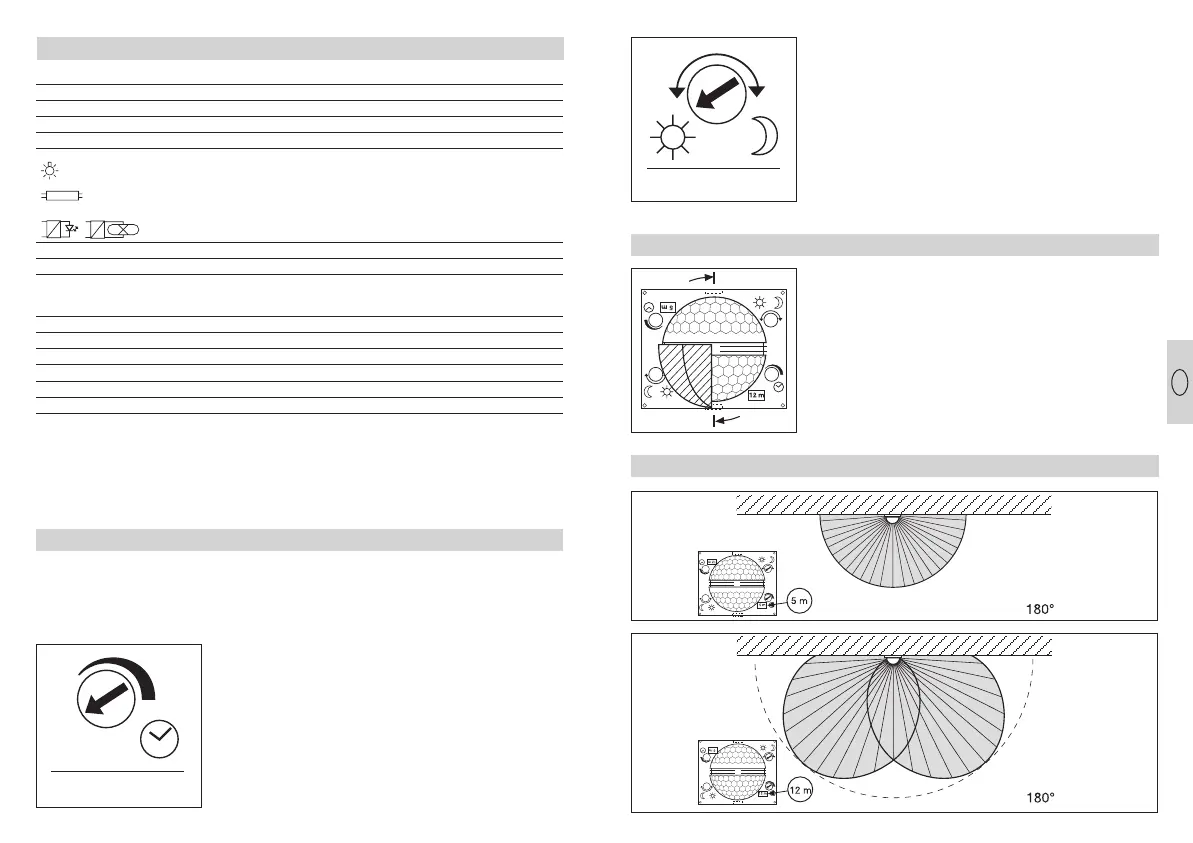

Impostazione di base del raggio d'azione
43
La lente del faretto alogeno
con sensore è suddivisa in
due settori di rilevamento.
Utilizzando una metà si
ottiene un raggio d'azione di
5 m al massimo, con l'altra
metà invece si raggiungono
12 m al massimo (con mon-
taggio ad un'altezza di 2 m).
Quando inserite la lente, una
piccola freccia indica il
raggio d'azione massimo
impostato, cioè 12 m oppu-
re 5 m. (Freccia a sinistra =
5 metri, freccia a destra =
12 metri.) Applicando un
cacciavite sul lato, si può
sbloccare la lente per
impostarla sul raggio
d'azione desiderato.
Funzioni
Dopo aver eseguito l'allac-
ciamento a rete, chiuso l'in-
volucro ed inserito la lente,
potete mettere in
funzione l'impianto. Dietro
la schermatura design
troverete due possibilità di
impostazione.
Importante: L'impostazione
del tempo e la regolazione
di luce crepuscolare vanno
eseguiti sempre con lente
inserita.
Ritardo di disinserimento
(Impostazione del tempo)
La durata di accensione del
faretto alogeno con sensore
può venire regolata in modo
continuo da circa 10 sec
fino ad un massimo di
15 min. Vite di regolazione
sulla battuta di arresto
sinistra significa tempo più
breve, circa 10 sec. Vite di
regolazione sulla battuta di
arresto destra significa
tempo più lungo, circa
15 min. Quando impostate
il campo di rilevamento e
quando eseguite il test di
funzionamento è consiglia-
bile impostare il tempo più
breve.
Regolazione di luce
crepuscolare
(Soglia di reazione)
La soglia di reazione des-
iderata si può impostare in
continuo da circa 2 Lux fino
a 2000 Lux. Vite di regola-
zione sulla battuta di arre-
sto sinistra significa funzio-
namento a luce diurna,
circa 2000 Lux. Vite di
regolazione sulla battuta di
arresto destra significa fun-
zionamento crepuscolare,
circa 2 Lux. Quando
impostate il campo di rile-
vamento e quando eseguite
il test di funzionamento con
luce diurna bisogna impo-
stare la vite di regolazione
sulla battuta di arresto sini-
stra.
42
HS 502: HS 152 XENO:
Dimensioni (A x L x P): 235 x 220 x 155 mm 235 x 160 x 140 mm
Massa: 2060 g 1400 g
Allacciamento a rete: 230–240 V, 50 Hz
Potenza: max. 500 W / R7S max. 150 W / R7S
Ulteriore potenza di allacciamento:
max. 500 W *
1)
max. 800 W *
1)
max. 300 W, max. 400 W,
cos ϕ = 0,5 *
2)
cos ϕ = 0,5 *
2)
2 x 58 W cadauna, 4 x 58 W cadauna,
C ≤ 44 µF *
3)
C ≤ 88 µF *
3)
Angolo di rilevazione: 180° orizzontale, 90° verticale
Superficie proiettata del faro: max. 375 cm
2
max. 300 cm
2
Raggio d'azione del sensore: Impostazione di base 1: max 12 m (di fabbrica)
Impostazione di base 2: max 05 m
+ regolazione di precisione con mascherine 1–12 m
Impostazione del tempo: 10 sec–15 min (impostazione in fabbrica: 10 sec)
Impostazione crepuscolare: 2–2000 lux (impostazione in fabbrica: 2000 lux)
Tipo di protezione: IP 44
Classe di protezione: I (con allacciato cavo di messa a terra)
Campo di orientamento sensore: verticale: 40°, orizzontale: 30°
Campo di temperatura: -20 °C – +50 °C
*1) Lampadine, max. 500 W (HS 502) / max. 800 W (HS 152 XENO) a 230 V AC
*2) Tubo fluorescente, max. 300 W (HS 502) / max. 400 W (HS 152 XENO) a cos ϕ = 0,5,
carico induttivo a 230 V AC
*3) Lampada fluorescente, lampadine a basso consumo energetico, lampade LED con ballast elettronico
(capacità complessiva di tutti i ballast elettronici allacciati inferiore al valore indicato) a 230 V AC
Dati Tecnici
I
2 - 2000 Lux
10 Sek.-15 Min.
HS_152_502_10spr_aktuell 29.04.2011 13:56 Uhr Seite 43
