Funktion
Efter nettilslutning, lukning
af beskyttelseskappen og
påsætning af linsen, kan
sensoren tages i brug.
Sensoren har to indstillings-
muligheder.
Vigtig! Tids- og skum-
ringsindstilling må kun fore-
tages med monteret linse.
Tidsindstilling
Den ønskede brændetid af
sensorhalogenlampen kan
indstilles trinløst fra
ca. 10 sek. til max. 15 min.
Ved at dreje justeringsskru-
en mod venstre opnås den
korteste tid på ca. 10 sek.
Ved at dreje justerings-
skruen mod højre opnås
den længste tid på ca.
15 min. Ved indstilling af
bevægelsesmelderens føle-
område og ved funktion-
stest anbefales den
korteste tidsindstilling.
69
Tekniske data
HS 502: HS 152 XENO:
Mål (h x b x d): 235 x 220 x 155 mm 235 x 160 x 140 mm
Vægt: 2060 g 1400 g
Nettilslutning: 230–240 V, 50 Hz
Effekt: Maks. 500 W/R7S Maks. 150 W/R7S
Øvrig effekt:
maks. 500 W *
1)
maks. 800 W *
1)
maks. 300 W, maks. 400 W,
cos ϕ = 0,5 *
2)
cos ϕ = 0,5 *
2)
2 x pr. 58 W, 4 x pr. 58 W,
C ≤ 44 µF *
3)
C ≤ 88 µF *
3)
Overvågningsvinkel: 180° horisontal, 90° vertikal
Oplyst område: maks. 375 cm
2
maks. 300 cm
2
Sensorens rækkevidde: Grundindstilling 1: Maks. 12 m (fabriksindstilling)
Grundindstilling 2: Maks. 15 m
+ finjustering vha. blændstykker 1–12 m
Tidsindstilling: 10 sek.–15 min.
(fabriksindstilling: 10 sek.)
Skumringsindstilling: 2–2000 Lux (indstilling: 2000 Lux)
Kapsling: IP 44
Kapslingsklasse: I (med jordkabel)
Lampens drejeområde: Vertikal: 40°, Horisontal: 30°
Temperaturområde: -20 °C – +50 °C
*1) Elpærer, maks. 500 W (HS 502) / maks. 800 W (HS 152 XENO) ved 230 V AC
*2) Lysstofrør, maks. 300 W (HS 502) / maks. 400 W (HS 152 XENO) ved cos ϕ = 0,5,
induktiv belastning ved 230 V AC
*3) Lysstofpærer, energisparepærer, LED-lamper med elektronisk forkoblingsenhed (den samlede
kapacitet for alle tilsluttede forkoblingsenheder er under den angivne værdi) ved 230 V AC
Monteringshøjden:
For at opnå de angivne
rækkevidder på 5/12 m, bør
monteringshøjden være 2 m.

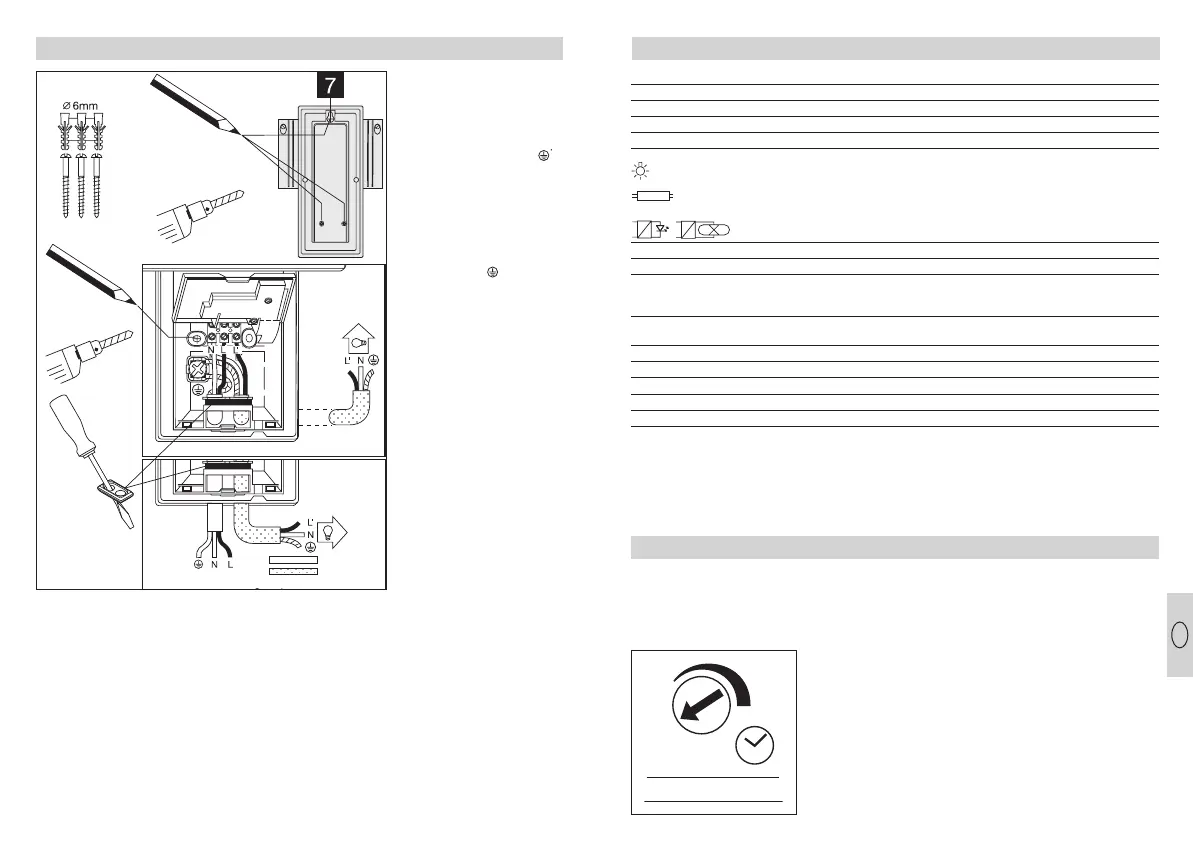

Montering:
1. Designblænden løsnes.
2. Juster holdeskruen .
3. Monter sensorhalogen-
lampen. 4. Åbn kabinettet .
5. Marker borestederne, sæt
sensorhalogenlampen på
igen. 6. Bor huller, anbring
dyvlerne (Ø 6 mm). 7. Sæt
propperne i. 8. Før net- og
evt. forbrugerledningen gen-
nem og tilslut. 9. Skru kabi-
nettet fast.
Installation / Vægmontering
a) Tilslutning af
netledning:
Netledningen består af et
3-trådet kabel:
L = fase
N = nulleder
PE = beskyttelsesleder
I tvivlstilfælde skal kablet
identificeres med en spæn-
dingstester, derefter afbry-
des strømmen igen. Fase (L)
og nulleder (N) tilsluttes
i henhold til klemliste.
Beskyttelseslederen (PE)
skal tilsluttes klemmen ved
jordkontakten ( ). I netled-
ningen kan der naturligvis
monteres en netafbryder til
at tænde og slukke med.
Alternativt kan sensorhalo-
genlampen i den indstillede
tid aktiveres manuelt ved
hjælp af en kontakt, som
anbringes på netledningen
foran sensoren.
b) Tilslutning af en ekstra
forbruger:
Der kan tilsluttes en ekstra
forbruger til sensorhalogen-
lampen.
Vær opmærksom på den
maksimalt tilladte effekt
(se Tekniske data).
Forbrugerens strømførende
leder monteres i klemmen,
der er kendetegnet med L’.
Forbrugerens nulleder sæt-
tes i klemmen, der er ken-
detegnet med N, sammen
med netledningens nulleder.
Beskyttelseslederen place-
res ved jordkontakten.
Vigtigt: Det kan medføre
beskadigelse af apparatet,
hvis der byttes om på tilslut-
ningerne.
68
Kabelledning, skjult
skjult
udvendig
Netledning
Ledning til forbrugsted
Kabelledning, udvendig
DK
HS_152_502_10spr_aktuell 29.04.2011 13:56 Uhr Seite 69
