Asennuskorkeus:
Heitin on kiinnitettävä noin
2 metrin korkeuteen, jotta
5/12 metrin tunnistusetäisyys
saavutetaan.

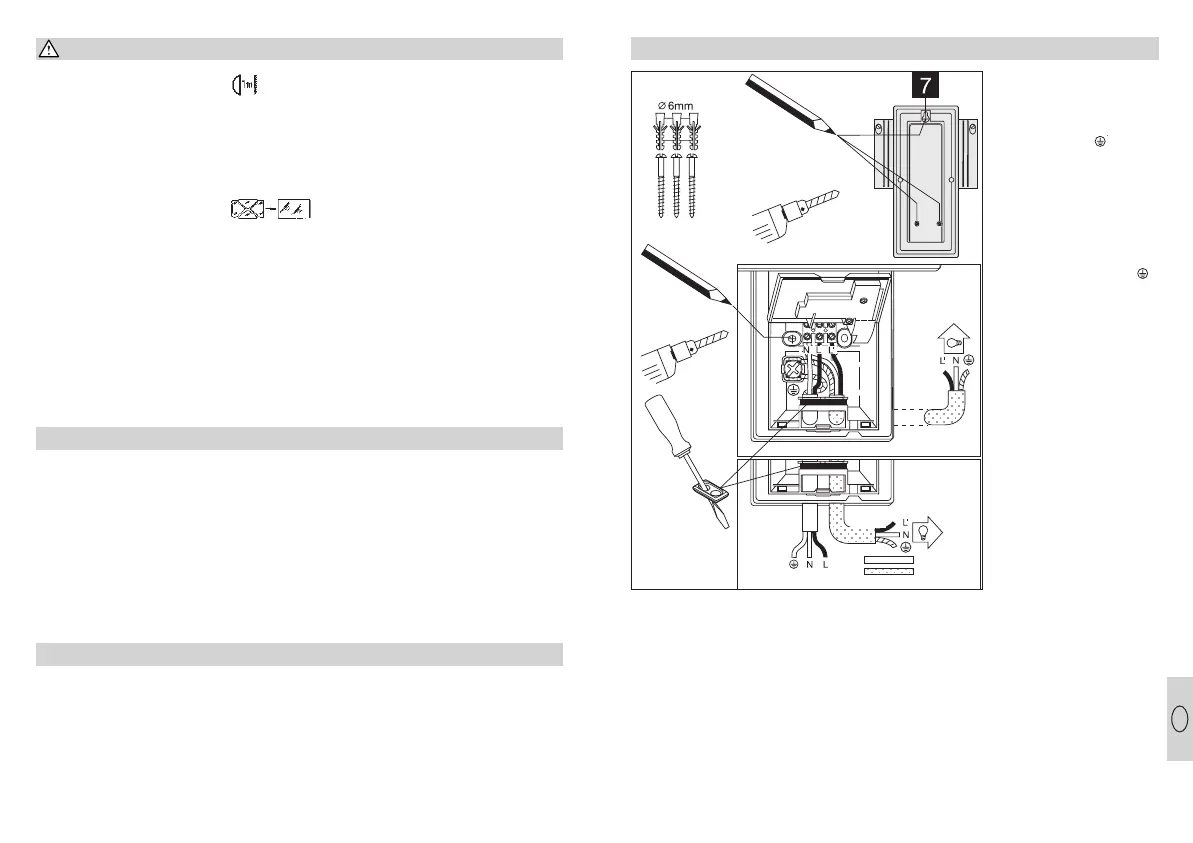

Asennuksen vaiheet:
1. Irrota etusuojalevy .
2. Aseta asennusalusta
paikoilleen . 3. Ripusta
halogeeniheitin paikoilleen.
4. Käännä asennuskotelo
auki. 5. Merkitse porattavat
reiät, ota halogeeniheitin
pois paikoiltaan. 6. Poraa
reiät, aseta tulpat (Ø 6 mm).
7. Aseta tiivistystulpat.
8. Pujota verkkoliitännän ja
laitteen johto paikoilleen ja
liitä. 9. Ruuvaa kotelo
paikoilleen.
Asennus/ seinään asennus:
a) Verkkojohdon liitäntä
Verkkojohtona käytetään
3-napaista kaapelia:
L = vaihejohdin
N = nollajohdin
PE = maajohdin
Epäselvissä tapauk
sissa on
johtimet tarkastettava
jännitteenkoettimella ja
katkaistava sen jälkeen virta
uudelleen. Vaihejohdin (L)
ja nollajohdin (N) liitetään
kytkentäkaavion mukaisesti.
Maajohdin on yhdistettävä
maadoituskoskettimeen ( ).
Verkkojohtoon voidaan luon-
nollisestikin asentaa virtakyt-
kin, jolla virta voidaan kytkeä
ja katkaista. Halogeeni-
heittimeen asetettu kytken-
täaika on myös mahdollista
aktivoida verkkojoh
dossa
olevalla virtakytkimellä.
b) Lisälaitteen liitäntä
Liikkeentunnistimella
varustettuun halogeeni-
heittimeen on mahdollista
liittää myös toinen laite.
Huomioi tällöin suurinta
sallittua liitäntätehoa koske-
vat tiedot (ks. Tekniset
tiedot). Laitteen virrallinen
johdin asennetaan
L’-merkittyyn liittimeen.
Nollajohdin kytketään
yhdessä verkkojohdon
nollajohtimen kanssa N-
kirjaimella merkittyyn liitti-
meen. Maajohdin kytketään
maadoituskoskettimeen.
Tärkeää: Liitäntöjen
vaihtuminen voi vaurioittaa
laitetta.
77
Normaali verkkoliitäntäjohdotus
Normaali
pinta-asen-
nuksessa
Verkkoliitäntäjohdin
Kytkeytyvä liitäntäjohdin
Verkkoliitäntäjohdotus pinta-asennuksessa
y Kaikki valaisimella tehtä-
vät työt, myös lampun-
vaihto, on tehtävä jännit-
teettömänä.
y Näiden laitteiden asen-
nuksen saa suorittaa vain
alan ammattihenkilö kaik-
kien asiaan kuuluvien
määräysten mukaisesti.
y
Älä asenna valonheitintä
helposti syttyville pinnoille.
y Soveltuu käytettäväksi
ulkona ja sisällä (huone-
lämpötila max. 25 °C)
y Valonheitintä ei saa suun-
nata asennusseinää kohti.
y Lampun tulee olla vaaka-
suorassa asennossa
(± 15°).
y Valaisimien asennus
on tehtävä niin, että
kaikissa mahdollisissa
kääntöasennoisa valais-
tuun pintaan on vähintään
1 metrin etäisyys.
y Halogeenivalaisimet on
tarkoitettu vain seinä-,
ei kattoasennukseen.
y Lasi on
karkaistua
erikoislasia. Rikki
mennyt lasi on ehdotto-
masti vaihdettava.
Voit tilata varalaseja
jälleenmyyjältä.
y Pitkäaikainen oleskelu
10 % ylijännitteellä toimi-
van halogeenivalaisimen
vaikutusalueella voi
aiheuttaa iho- ja silmätu-
lehduksia.
y Valonheittimen kotelo
lämpenee käytön aikana
hyvin kuumaksi. Suuntaa
valonheitin vain silloin,
kun se on jäähtynyt.
Turvaohjeita
76
Laitteen kuvaus:
Varmistusruuvi
Etusuojalevy
Tunnistinlinssi (voidaan
irrottaa ja kääntää, jolloin
voidaan valita toiminta-
etäisyyden perusasetus,
joka on enint. 12 tai 5 m)
Hämäräkytkimen
säätö: 2–2000 luksia
Kytkentäajan asetus
(10 sek.–15 min.)
Kotelo, joka voidaan
avata asennusta ja
verkkoliitäntää varten
Seinäasennusalusta
Käyttö, hoito:
Liiketunnistimella varustetun
halogeeniheittimen valo
syttyy automaattisesti.
Varsinaiseksi murtohälytti-
meksi se ei kuitenkaan
sovellu, koska se ei ole
sabotaasivarma. Sää saat-
taa vaikuttaa halogeeniheit-
timen toimintaan.
Voimakkaat tuulenpuuskat
sekä lumi,- vesi,- ja raekuu-
rot voivat aiheuttaa virhetoi-
mintoja, koska tunnistin ei
erota säässä tapahtuvia
äkillisiä lämpötilanvaihteluja
lämmönlähteistä.
Tunnistimen linssi puhdiste-
taan kostealla liinalla.
Älä käytä puhdistusaineita!
FIN
