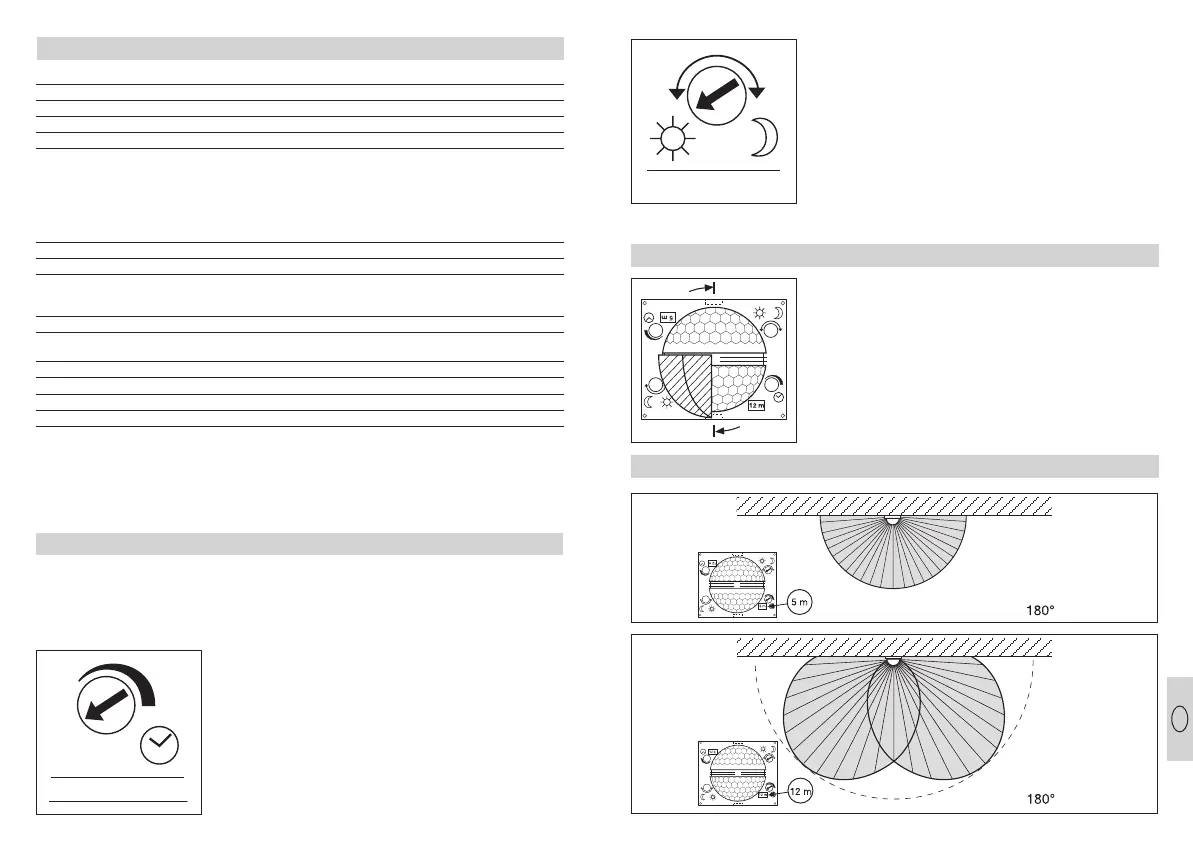

Esimerkkejä
Toimintaetäisyyden perusasetus:
79
Halogeeniheittimen linssi on
jaettu kahteen toiminta-aluee-
seen. Toisella puoliskolla
saavutetaan enintään
5 metrin toimintaetäisyys ja
toisella puoliskolla enintään
12 metrin toimintaetäisyys
(kun heitin on kiinnitetty noin
2 metrin korkeudelle). Kun
linssi on kiinnitetty paikoille-
en, pieni nuoli ilmoittaa vali-
tun 12 tai 5 metrin toimintae-
täisyyden. (Nuoli vasemmalla
= 5 metriä, nuoli oikealla
= 12 metriä).
Linssi voidaan irrottaa sivut-
tain ruuvimeisselin avulla ja
asettaa takaisin paikoilleen
halutun toimintaetäisyyden
mukaisesti.
Toiminnot
Kun olet suorittanut verkko-
liitännän, sulkenut tunnis-
timen kansiosan ja aset-
tanut linssin paikoilleen,
on laite käyttövalmis.
Etusuojalevyn alla on
kaksi säädintä, joilla suori-
tetaan seuraavat asetukset.
Tärkeää: Suorita seuraavat
asetukset ainoastaan, kun
linssi on asennettu paik-
oilleen.
Kytkentäajan asetus
Halogeeniheittimen kytken-
täaika voidaan asettaa por-
taattomasti n. 10 sekunnin –
enintään 15 minuutin välille.
Kun säädin käännetään sen
vasempaan ääriasentoon,
on asetettu lyhin mah-
dollinen kytkentäaika
(n. 10 sek.). Pisin mahdolli
nen kytkentäaika (n. 15 min.)
asetetaan kääntämällä sää-
din sen oikeaan ääriasen-
toon. Valaisimen kytkentä-
aika kannattaa asettaa pie-
nimmäksi mahdolliseksi
toiminta-alueen asetuksen
ja toiminnan testauksen
ajaksi.
Hämäräkytkimen säätö
(kytkentäkynnys)
Tunnistimen haluttu kytken-
täkynnys voidaan säätää
portaattomasti 2 luksin –
2000 luksin välille. Kun sää-
din käännetään sen vasem-
manpuoleiseen ääriasen-
toon, se on asetettu n.
2000 luksin päiväkäyttöön.
Kun säädin käännetään sen
oikeanpuoleiseen ääriasen-
toon, se on asetettu n.
2 luksin yökäyttöön.
Säätimen on oltava sen
vasemmanpuoleisessa ääri-
asennossa, kun säädetään
sen toiminta-alue ja kun
suoritetaan toimintatestaus
päivänvalossa.
78
HS 502: HS 152 XENO:
Mitat (K x L x S) 235 x 220 x 155 mm 235 x 160 x 140 mm
Massa: 2060 g 1400 g
Verkkoliitäntä: 230–240 V, 50 Hz
Teho: enint. 500 W/R7S enint. 150 W/R7S
Lisäkytkentäteho:
enint. 500 W *
1)
enint. 800 W *
1)
enint. 300 W, enint. 400 W,
cos ϕ = 0,5 *
2)
cos ϕ = 0,5 *
2)
2 x 58 W, 4 x 58 W,
C ≤ 44 µF *
3)
C ≤ 88 µF *
3)
Toimintakulma: 180° vaakasuorassa, 90° pystysuorassa
Valaisimen projisoitu alue: enint. 375 cm
2
enint. 300 cm
2
Tunnistimen toimintaetäisyys: perusasetus 1: enint. 12 m
(tehtaalla suoritettu asetus)
perusasetus 2: enint. 15 m
hienosäätö suojusten avulla: 1–12 m
Kytkentäajan asetus: 10 sek.–15 min. (tehdasasetus 10 sek)
Hämäräkytkimen säätö: 2–2000 luksia
(tehtaalla suoritettu asetus: 2000 luksia)
Kotelointiluokka: IP 44
Suojausluokka: I (maajohdinliitännällä)
Heittimen kääntyvyys: pystysuorassa: 40°, vaakasuorassa: 30°
Lämpötila-alue: -20 °C – +50 °C
*1) Hehkulamput, enint. 500 W (HS 502) / enint. 800 W (HS 152 XENO), 230V AC
*2) Loistelamput, enint. 300 W (HS 502) / enint. 400 W (HS 152 XENO) cos ϕ = 0,5 induktiivinen, 230 V AC
*3) Loistelamput, energiansäästölamput, LED-lamput, varustettuina elektronisilla liitäntälaitteilla
(kaikkien liitäntälaitteiden yhteinen kokonaiskapasitanssi alle ilmoitetun arvon), 230 V AC
Tekniset tiedot
FIN
2 - 2000 Lux
10 Sek.-15 Min.
HS_152_502_10spr_aktuell 29.04.2011 13:56 Uhr Seite 79
