Beispiele

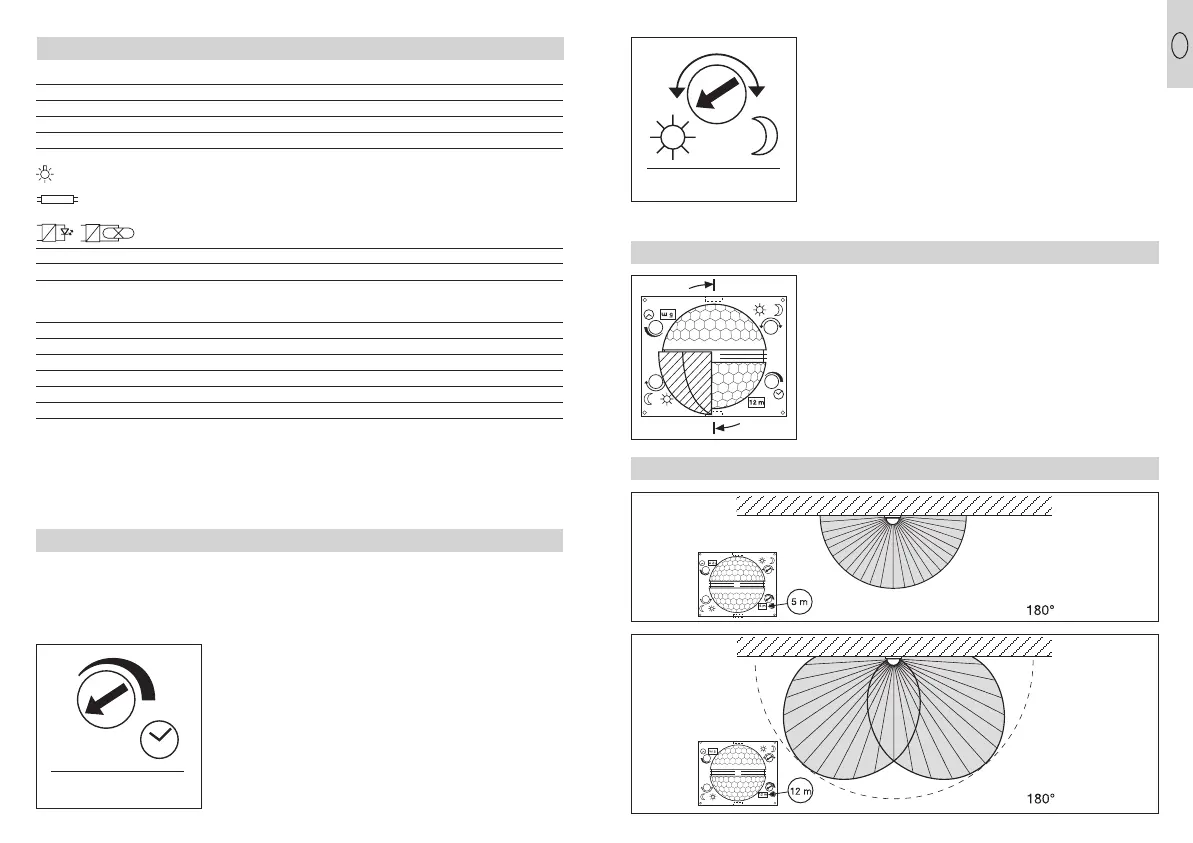

Reichweiten-Grundeinstellung
7
Die Linse des Sensor-Halo-
genstrahlers ist in zwei
Erfassungsbereiche auf-
geteilt. Mit der einen Hälfte
wird eine Reichweite von
max. 5 m, mit der anderen
eine Reichweite von max.
12 m erzielt (bei einer Mon-
tagehöhe von ca. 2 m).
Nach dem Aufsetzen der
Linse markiert ein kleiner
Pfeil die gewählte max.
Reichweite von 12 m oder
5 m (Pfeil links = 5 Meter,
Pfeil rechts = 12 Meter).
Die Linse kann seitlich mit
einem Schraubendreher
aus der Verrastung gelöst
und entsprechend der
gewünschten Reichweite
wieder aufgesetzt werden.
Funktionen
Nachdem der Netzan-
schluss vorgenommen, das
Gehäuse geschlossen und
die Linse aufgesetzt ist,
kann die Anlage in Betrieb
genommen werden. Zwei
Einstellmöglichkeiten liegen
hinter der Designblende
verborgen.
Wichtig: Zeit- und Dämme-
rungseinstellung nur mit
montierter Linse vornehmen.
Ausschaltverzögerung
(Zeiteinstellung)
Die gewünschte Leucht-
dauer des Sensor-Halogen-
strahlers kann stufenlos
von ca. 10 Sek. bis max.
15 Min. eingestellt werden.
Stellschraube Linksan-
schlag bedeutet kürzeste
Zeit ca. 10 Sek., Stell-
schraube Rechtsanschlag
bedeutet längste Zeit ca.
15 Min. Bei der Einstellung
des Erfassungsbereiches
und für den Funktionstest
wird empfohlen, die kür-
zeste Zeit einzustellen.
Dämmerungseinstellung
(Ansprechschwelle)
Die gewünschte Ansprech-
schwelle des Sensors kann
stufenlos von ca. 2 Lux bis
2000 Lux eingestellt wer-
den. Stellschraube Links-
anschlag bedeutet Tages-
lichtbetrieb ca. 2000 Lux.
Stellschraube Rechtsan-
schlag bedeutet Dämme-
rungsbetrieb ca. 2 Lux.
Bei der Einstellung des
Erfassungsbereiches und
für den Funktionstest bei
Tageslicht muss die Stell-
schraube auf Linksan-
schlag stehen.
6
HS 502: HS 152 XENO:
Abmessungen (H x B x T): 235 x 220 x 155 mm 235 x 160 x 140 mm
Masse: 2060 g 1400 g
Netzanschluss: 230 – 240 V, 50 Hz 230 – 240 V, 50 Hz
Leistung: max. 500 W / R7S max. 150 W / R7S
Zusätzliche Schaltl
eistung:
max. 500 W *
1)
max. 800 W *
1)
max. 300 W, max. 400 W,
cos ϕ = 0,5 *
2)
cos ϕ = 0,5 *
2)
2 x à 58 W, 4 x à 58 W,
C ≤ 44 µF *
3)
C ≤ 88 µF *
3)
Erfassungswinkel: 180° horizontal, 90° vertikal
Projizierte Fläche des Scheinwerfers: max. 375 cm
2
max. 300 cm
2
Reichweite des Sensors: Grundeinstellung 1: max. 12 m (Werkseinstellung)
Grundeinstellung 2: max. 5 m
+ Feinjustierung durch Abdeckschalen 1 – 12 m
Zeiteinstellung: 10 Sek. – 15 Min. (Werkseinstellung: 10 Sek.)
Dämmerungseinstellung: 2 – 2000 Lux (Werkseinstellung: 2000 Lux)
Schutzart: IP 44
Schutzklasse: I (mit Erdleiteranschluss)
Schwenkbereich des Strahlers: vertikal: 40°, horizontal: 30°
Temperaturbereich: -20 °C – +50 °C
*1) Glühlampen, max. 500 W (HS 502) / max. 800 W (HS 152 XENO) bei 230 V AC
*2) Leuchtstoffröhre, max. 300 W (HS 502) / max. 400 W (HS 152 XENO) bei cos ϕ = 0,5,
induktive Last bei 230 V AC
*3) Leuchtstofflampen, Energiesparlampen, LED-Leuchten mit elektronischem Vorschaltgerät
(Gesamtkapazität aller angeschlossenen Vorschaltgeräte unter dem angegebenen Wert) bei 230 V AC
Technische Daten
D
HS_152_502_10spr_aktuell 29.04.2011 13:56 Uhr Seite 7
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
Steinel Sensor-Halogenstrahler HS 152 XENO
