Montagehöhe:
Um die angegebenen
Reichweiten von 5/12 m zu
erzielen, sollte die
Montagehöhe ca. 2 m
betragen.

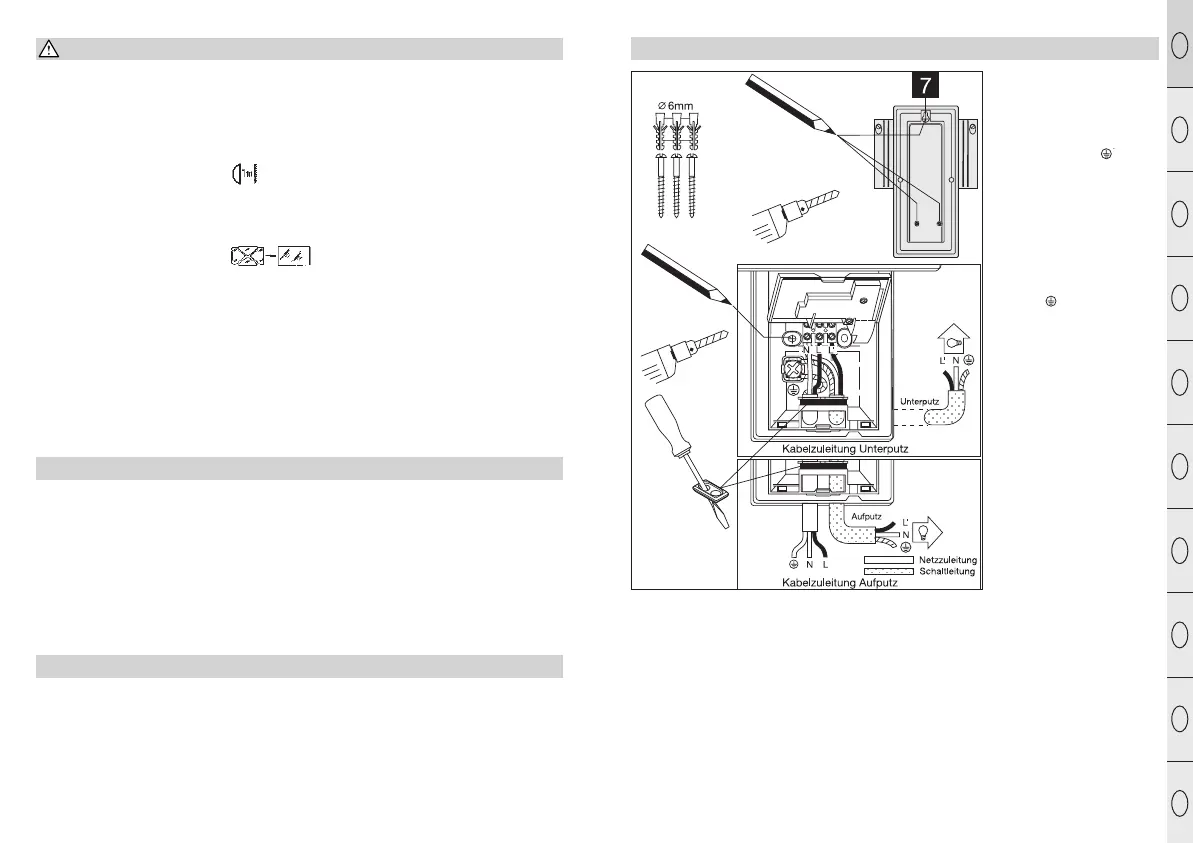

Montageschritte:
1. Designblende lösen,
2. Positionierschraube
setzen, 3. Sensor-Halogen-
strahler einhängen, 4. Mon-
tagegehäuse aufklappen,
5. Bohrlöcher anzeichnen,
Sensor-Halogenstrahler wie-
der aushängen, 6. Löcher
bohren, Dübel (Ø 6 mm) set-
zen, 7. Dichtstopfen einset-
zen. 8. Kabel der Netz- und
ggfs. Verbraucherzuleitung
hindurchführen und an-
schließen. 9. Gehäuse fest
anschrauben.
Installation/Wandmontage
a) Anschluss der
Netzzuleitung:
Die Netzzuleitung besteht
aus einem 3-adrigen Kabel:
L = Phase
N = Neutralleiter
PE = Schutzleiter
Im Zweifel müssen Sie die
Kabel mit einem Span-
nungsprüfer identifizieren;
anschließend wieder span-
nungsfrei schalten.
Phase (L) und Neutralleiter
(N) werden entsprechend
der Klemmbelegung ange-
schlossen. Der Schutzleiter
(PE) muss am Erdungs-
kontakt ( ) angeklemmt
werden.
In die Netzzuleitung kann
selbstverständlich ein
Netzschalter zum Ein- und
Ausschalten montiert sein.
Alternativ kann der Sensor-
Halogenstrahler manuell für
die Dauer der eingestellten
Zeit durch einen Öffner-
Taster in der Netzzuleitung
aktiviert werden.
b) Anschluss für einen
zusätzlichen Verbraucher:
An dem Sensor-Halogen-
strahler kann ein zusätz-
licher Verbraucher ange-
schlossen werden.
Bitte beachten Sie dabei
die maximale zulässige
Leistung (s. Technische
Daten). Der stromführende
Leiter des Verbrauchers
wird in die mit L’ gekenn-
zeichnete Klemme montiert.
Der Neutralleiter des Ver-
brauchers wird in die mit
N gekennzeichnete Klemme
zusammen mit dem Neu-
tralleiter der Netzzuleitung
geklemmt. Der Schutzleiter
wird am Erdungskontakt
angebracht.
Wichtig: Ein Vertauschen
der Anschlüsse kann zur
Beschädigung des Gerätes
führen.
5
N
FIN DK S E I
NL F GB D
y Vor allen Arbeiten am
Gerät die Spannungs-
zufuhr unterbrechen!
y Bei der Montage muss
die anzuschließende
elektrische Leitung span-
nungsfrei sein. Daher als
Erstes Strom abschalten
und Spannungsfreiheit
mit einem Spannungs-
prüfer überprüfen.
y Bei der Installation dieses
Gerätes handelt es sich
um eine Arbeit an der
Netzspannung; sie muss
daher fachgerecht nach
den länderspezifischen
Installationsvorschriften
und Anschlussbedingun-
gen durchgeführt werden
(
D
– VDE 0100,
A
– ÖVE / ÖNORM
E8001-1,
– SEV 1000).
y Geeignet für draußen und
für Innenräume (bis 25°
Raumtemperatur)
y Montieren Sie das Gerät
nicht auf leicht entflamm-
baren Oberflächen.
y Leuchte muss in waage-
rechter Stellung (± 15°)
stehen.
y Der Strahler muss
sich in einer Entfer-
nung von mindestens
einem Meter von der zu
beleuchtenden Fläche
befinden.
y Im Fall
eines
Scheibenbruchs vor
Wiederinbetriebnahme
unbedingt eine neue
Scheibe einsetzen. Es ist
getempertes Spezialglas
erforderlich, 4 mm dick
bei HS 152 und 5 mm
dick bei HS 502. Sie
können Ersatzgläser
über unser Servicenetz
bestellen.
y Wer sich dem Sensor-
Halogenstrahler bei
Betrieb mit 10 % Über-
spannung für längere Zeit
aussetzt, muss mit Haut-
und Augenentzündungen
rechnen.
y Das Strahlergehäuse wird
während des Betriebes
sehr heiß. Die Ausrich-
tung des Strahlers nur
durchführen, wenn dieser
abgekühlt ist.
Sicherheitshinweise
4
Gerätebeschreibung
Sicherungsschraube
Designblende
Linse (abnehmbar und
drehbar zur Auswahl der
Reichweiten-Grundein-
stellung von max. 12 m
oder 5 m)
Dämmerungseinstellung
2–2000 Lux
Zeiteinstellung
10 Sek.–15 Min.
Gehäuse zur Montage
und zum Netzanschluss
aufklappbar
Aufnahme Positionier-
schraube
Betrieb/Pflege
Der Sensor-Halogenstrahler
eignet sich zur automati-
schen Schaltung von Licht.
Für spezielle Einbruchalarm-
anlagen ist das Gerät nicht
geeignet, da die hierfür vor-
geschriebene Sabotage-
sicherheit fehlt.
Witterungseinflüsse können
die Funktion des Sensor-
Halogenstrahlers beeinflus-
sen. Bei starken Windböen,
Schnee, Regen, Hagel kann
es zu einer Fehlauslösung
kommen, da die plötzlichen
Temperaturschwankungen
nicht von Wärmequellen
unterschieden werden kön-
nen.
Die Erfassungslinse kann
bei Verschmutzung mit
einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert
werden.
HS_152_502_10spr_aktuell 29.04.2011 13:55 Uhr Seite 5
