y Montage = netaansluiting
230 V = levensgevaarlijk!
Daarom eerst stroom uit-
schakelen en op span-
ningsloosheid testen met
een spanningstester.
y Bij het installatie van
deze lamp werkt u met
netspanning; dit moet
daarom vakkundig vol-
gens de geldende instal-
latie- en aansluitvoor-
schriften worden uitge-
voerd ( - VDE 0100,
-NEN 1010,
-(AREI) NBN 15-101).
y Geschikt voor buiten en
binnen (max. 25 °C
kamertemperatuur)
y Monteer de lamp niet op
een gemakkelijk ontvlam-
bare plaats.
y De lamp dient in horizon-
tale stand (± 15°) te
staan.
y De halogeenstraler
is alleen bedoeld
voor wandmontage en
niet voor plafondbevesti-
ging. De afstand tot het
plafond moet minimaal
1 meter zijn.
y Mocht het
glas
kapot zijn, dan moet dit
vervangen worden voor-
dat de spot opnieuw in
gebruik wordt genomen.
Er is getemperd speciaal
glas vereist, 4 mm dik bij
HS 152 en 5 mm dik bij
HS 502. Reserveglas kan
via ons servicenet wor-
den besteld.
y Als men tijdens gebruik
bij 10% overspanning
langdurig wordt blootge-
steld aan de sensorhalo-
geenstraler, loopt men
kans op ontsteking van
huid en de ogen.
y Het lampehuis wordt
tijdens gebruik zeer heet.
De lamp pas bijstellen,
wanneer deze is afge-
koeld.
Veiligheidsvoorschriften
31
D
NL
B
Beschrijving van het apparaat
Veiligheidsschroef
Designafdekplaatje
Lens (afneembaar en
draaibaar voor de
basisinstelling van
de reikwijdte van
max. 12 of 5 m)
Schemerinstelling
2–2000 lux
Tijdsinstelling
10 sec.–15 min.
Behuizing kan voor
montage en voor aan-
sluiting op het net
worden open geklapt
Plaats positieschroef
Gebruik/onderhoud
De halogeenstraler met
bewegingsmelder is
geschikt voor het automa-
tisch schakelen van licht.
Voor speciale inbraakalarm-
installaties is het apparaat
niet geschikt, omdat de
voorgeschreven sabotage-
beveiliging hiervoor ont-
breekt. Weersinvloeden
kunnen de werking van de
halogeenstraler met bewe
gingsmelder beïnvloeden, bij
hevige windvlagen, sneeuw,
regen of hagel kan een fou-
tieve schakeling voorko-
men, omdat de plotselinge
temperatuurverschillen niet
van warmtebronnen onder-
scheiden kunnen worden.
De registratielens kan bij
vervuiling met een vochtige
doek (zonder reinigingsmid-
del) worden schoonge-
maakt.
Montagehandleiding
Geachte klant,
Hartelijk dank voor het ver-
trouwen dat u met de aan-
koop van uw nieuwe halo-
geenstraler met bewegings-
melder van STEINEL in ons
stelt. U heeft een hoog-
waardig kwaliteitsproduct
gekocht, dat met uiterste
zorgvuldigheid werd ver-
vaardigd, getest en verpakt.
Lees voor de installatie
deze montagehandleiding
nauwkeurig door, want
alleen een vakkundige
installatie en ingebruikne-
ming garanderen een duur-
zaam, betrouwbaar en sto-
ringvrij gebruik.
Wij wensen u veel
plezier met uw nieuwe
apparaat.
30
NL
Het principe
Belangrijk: De beste
bewegingsregistratie heeft u,
als het apparaat zijdelings
t.o.v. de looprichting wordt
gemonteerd en geen belem-
meringen( zoals bijv. bomen,
muren etc.) het zicht van de
sensor wegnemen.

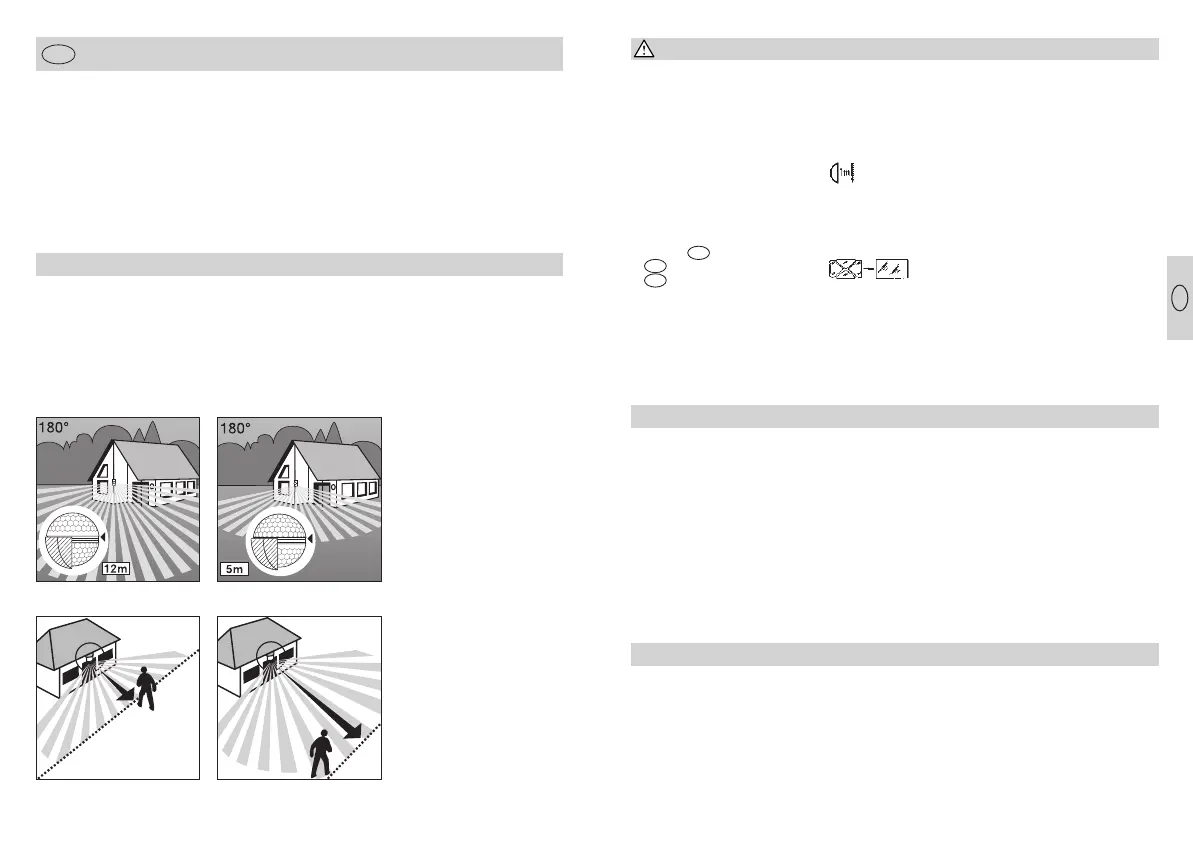

Reikwijdte max. 12 m Reikwijdte max. 5 m
Looprichting: frontaal Looprichting: zijdelings
De halogeenstraler met
bewegingsmelder is uitge-
rust met twee 120°-pyro-
sensoren, die de onzicht-
bare warmtestraling van
bewegende mensen, dieren
etc. registreren. De gere-
gistreerde warmtestraling
wordt elektronisch omgezet
en schakelt zo de lamp aan.
Door belemmeringen zoals
bijv. muren of ramen wordt
geen warmtestraling her-
kend, zodat geen schake-
ling plaatsvindt. Met behulp
van de twee pyro-sensoren
wordt een registratiehoek
van 180° met een ope-
ningshoek van 90° bereikt.
De lens is afneembaar en
draaibaar. Hierdoor zijn
twee basisinstellingen voor
een reikwijdte van max.
12 m of 5 m mogelijk.
NL
max.12 m
ca. 5 m
