Altezza di montaggio:
Per poter raggiungere i
raggi d'azione indicati di
5/12 m, bisogna eseguire il
montaggio ad un'altezza di
circa 2 m.

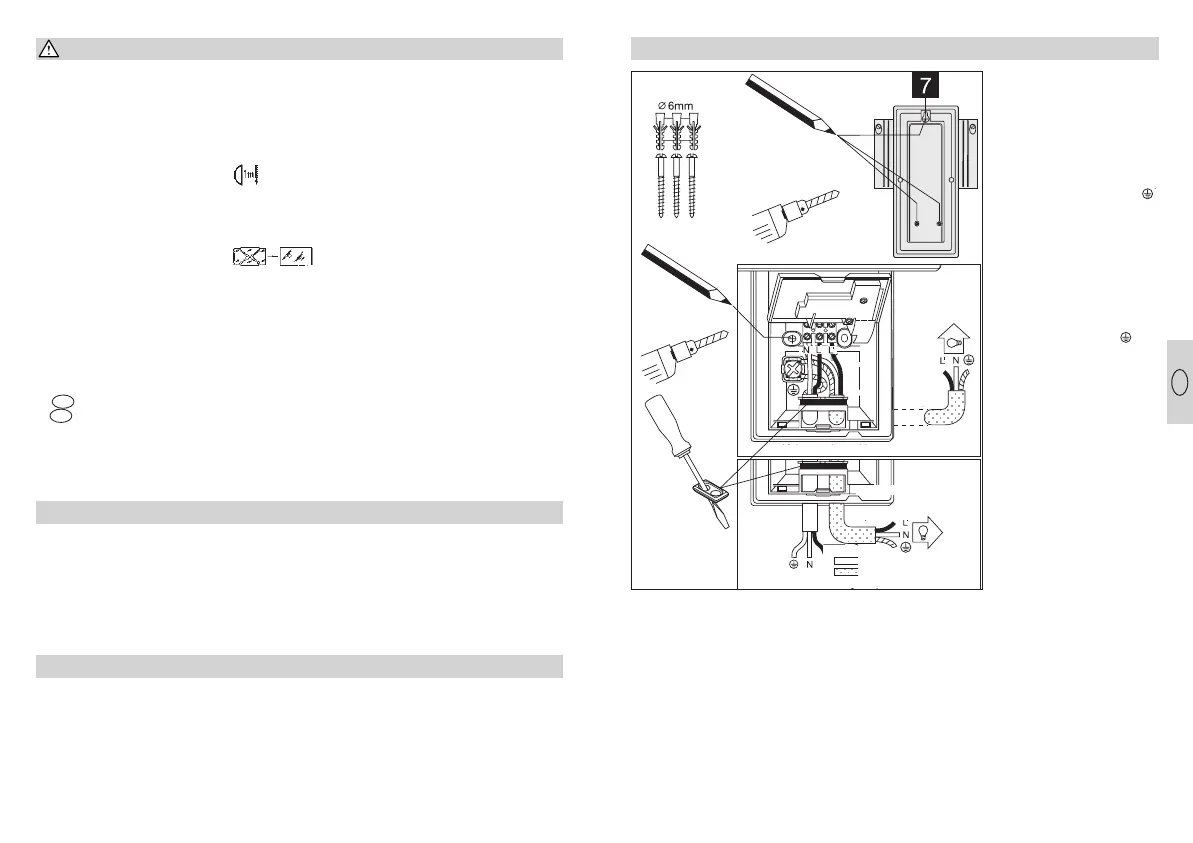

Procedura di montaggio
1. Staccate la schermatura
design , 2. Mettete al suo
posto la vite di posiziona-
mento. 3. Appendete il
faretto alogeno con sensore.
4. Aprite, ribaltando, la sca-
tola di montaggio .
5. Segnate i punti dove
praticare i fori e staccate il
faretto alogeno con sensore.
6. Praticate i fori, inserite i
tasselli (Ø 6 mm). 7. Inserite
l'anello di tenuta in gomma.
8. Fate passare qui il cavo
di allacciamento a rete ed il
Installazione/Montaggio a muro
cavo dell’utilizzatore ed
eseguite l’allacciamento.
9. Avvitate bene la scatola.
a) Attacco del cavo di
collegamento a rete
Il cavo di collegamento
a rete ha 3 fili:
L = filo di fase
N = filo neutro
PE = conduttore di terra
Se avete dei dubbi control-
late i cavi con un indicatore
di tensione; poi disinserite
nuovamente la tensione. Il
filo di fase (L) ed il filo neu-
tro (N) vanno attaccati ai
corrispondenti morsetti.
Il conduttore di terra (PE)
deve venire fissato al con-
tatto di messa a terra ( ).
Nel cavo di allacciamento a
rete può venir montato
naturalmente un interruttore
principale per l'accensione
e lo spegnimento dell'appa-
recchio. Il tempo di rileva-
mento del sensore può
essere attivato manualmen-
te attraverso la vite di rego-
lazione posta nel collega-
mento a rete.
b) Collegamento di un
utilizzatore aggiuntivo
Al faretto alogeno con
sensore si può collegare un
utilizzatore aggiuntivo.
Nell'eseguire questo col-
legamento bisogna osser-
vare la potenza massima
ammissibile (v. Dati tecni-
ci). La fase dell'utilizzatore
va fissata al morsetto con-
trassegnato con L’. Il filo
neutro dell'utilizzatore si
fissa al morsetto contras-
segnato con N assieme al
filo neutro del cavo di allac-
ciamento a rete. Il condut-
tore di terra va collegato al
contatto di messa a terra.
Importante: Fate attenzio-
ne a non scambiare tra di
loro i fili, altrimenti si può
danneggiare l'apparecchio.
41
y Prima di ogni intervento
sull'apparecchio bisogna
staccarlo dall'alimenta-
zione di tensione!
y Durante il montaggio non
deve esserci presenza di
tensione nel cavo di al-
lacciamento a rete. Per-
ciò prima di tutto disinse-
rite la corrente e con un
indicatore di tensione
accertatevi che non ci sia
presenza di tensione.
y L'installazione di questi
apparecchi è un lavoro
nell'ambito della tensione
di rete. Pertanto l'installa-
zione deve venire esegui-
ta a regola d'arte, con
osservanza delle regola-
mentazioni per installa-
zioni valide nei singoli
paesi e delle condizioni
di allacciamento a rete
( -VDE 0100,
-CEI 64-8).
y Adatto per ambienti
esterni ed interni (fino
ad una temperatura
ambiente di 25°)
y Non montate l'apparec-
chio su superfici facil-
mente infiammabili.
y La lampada deve venire
posizionata orizzontal-
mente (± 15°).
y I faretti sono stati
concepiti esclusiva-
mente per un impiego a
muro e non a soffitto. La
distanza dal soffitto deve
essere di almeno 1 m.
y Nel caso
di una
rottura del vetro prima
della messa in esercizio
lo si deve assolutamente
sostituire. È necessario
un vetro speciale tem-
prato spesso 4 mm per
HS 152 e spesso 5 mm
per HS 502. I vetri di
ricambio li potete ordi-
nare attraverso la nostra
rete di assistenza.
y Chi si espone per un
tempo prolungato alla
luce del faretto alogeno
con sensore, funzionante
con il 10% di sovraten-
sione, corre il pericolo di
infiammazione agli occhi
e sulla pelle.
y Quando il riflettore è in
funzione il suo involucro
si riscalda a temperature
molto elevate. Attendete
che il riflettore si raffreddi
prima di regolare la sua
direzione.
Avvertenze sulla sicurezza
40
D
I
Descrizione dell'apparecchio
Vite di fissaggio
Schermatura design
Lente (staccabile e
orientabile) per la sele-
zione dell'impostazione
di base del raggio d'a-
zione di un massimo di
12 m o 5 m
Regolazione di luce cre-
puscolare 2–2000 Lux
Impostazione del tempo
10 sec–15 min
Per il montaggio e l'al-
lacciamento a rete la
scatola si può ribaltare
ed aprire.
Alloggiamento della vite
di posizionamento
Funzionamento / Cura
Il faretto alogeno con sen-
sore è adatto per l'inseri-
mento automatico dell'illu-
minazione. Non è invece
adatto per speciali tipi di
allarmi antifurto, poiché non
è dotato della sicurezza
antisabotaggio prevista dal
regolamento. Le condizioni
atmosferiche possono influ-
ire sul funzionamento del
faretto alogeno con senso-
re. In caso di forti raffiche di
vento, molta neve, pioggia
o grandine l'illuminazione
può venire attivata erronea-
mente, poiché l'apparec-
chio non è in grado di fare
una distinzione tra improv-
visi sbalzi di temperatura e
l'apparire di fonti di radia-
zioni termiche. Quando la
lente di rilevamento risulta
sporca si può pulire con
uno straccio umido (senza
impiego di detergenti).
Cavo di alimentazione occultato
occultato
sopra intonaco
Alimentazione corrente di rete
Alimentazione verso l’utilizzatore
Cavo di alimentazione sopra intonaco
I
