STEINEL studioline - Datos Técnicos

Funciones
Una vez realizada la
conexión a la red, cerrada
la carcasa y acoplada la
lente, puede ponerse en
funcionamiento el aparato.
Detrás de la cubierta deco-
rativa  se hallan ocultas
dos posibilidades de regu-
lación.
Importante: Efectuar la
temporización y la regulaci-
ón crepuscular sólo con la
lente montada.
Retardo de desconexión
(temporización)
El tiempo de alumbrado
deseado del Foco
Halógeno Sensor puede
regularse continuamente
desde aprox. 10 seg. hasta
15 min. como máximo. El
tornillo de ajuste en el tope
izquierdo significa el tiempo
mínimo de aprox. 10 seg. El
tornillo de ajuste en el tope
derecho significa el tiempo
máximo de aprox. 15 min.
En la regulación del campo
de detección y para la
prueba de funcionamiento
se recomienda ajustar el
tiempo mínimo.
51
HS 502: HS 152 XENO:
Dimensiones (alt. x anch. x prof.): 235 x 220 x 155 mm 235 x 160 x 140 mm
Masa: 2060 g 1400 g
Tensión de alimentación: 230–240 V, 50 Hz
Potencia: max. 500 W / R7S max. 150 W / R7S
Potencia de ruptura adicional:
máx. 500 W *
1)
máx. 800 W *
1)
máx. 300 W, máx. 400 W,
cos ϕ = 0,5 *
2)
cos ϕ = 0,5 *
2)
2 x 58 W, 4 x 58 W,
C ≤ 44 µF *
3)
C ≤ 88 µF *
3)
Ángulo de detección: 180° horizontal, 90° vertical
Superficie proyectada del foco: máx. 375 cm
2
máx. 300 cm
2
Alcance del sensor: regulación básica 1: máx. 12 m (reg. de fábrica)
regulación básica 2: máx. 5 m
+ ajuste de precisión con cubiertas 1–12 m
Temporización: 10 seg.–15 min. (regulación de fábrica: 10 seg.)
Regulación crepuscular: 2–2000 Lux (regulación de fábrica: 2000 Lux)
Tipo de protección: IP 44
Clase de protección: I (con conexión de toma de tierra)
Girabilidad del foco: vertical: 40°, horizontal: 30°
Campos de temperatura: -20 °C – +50 °C
*1) Bombillas incandescentes, máx. 500 W (HS 502) / máx. 800 W (HS 152 XENO) con 230 V AC
*2) Tubo fluorescente, máx. 300 W (HS 502) / máx. 400 W (HS 152 XENO) con cos ϕ = 0,5,
carga inductiva con 230 V AC
*3) Lámparas fluorescentes, bombillas de bajo consumo, lámparas LED con balastro electrónico
(capacidad total de todos los balastros conectados por debajo del valor indicado) con 230 V AC
Datos técnicos
Altura de montaje:
Para conseguir los alcances
de 5/12 m indicados, la
altura de montaje debiera
ser de aprox. 2 m.

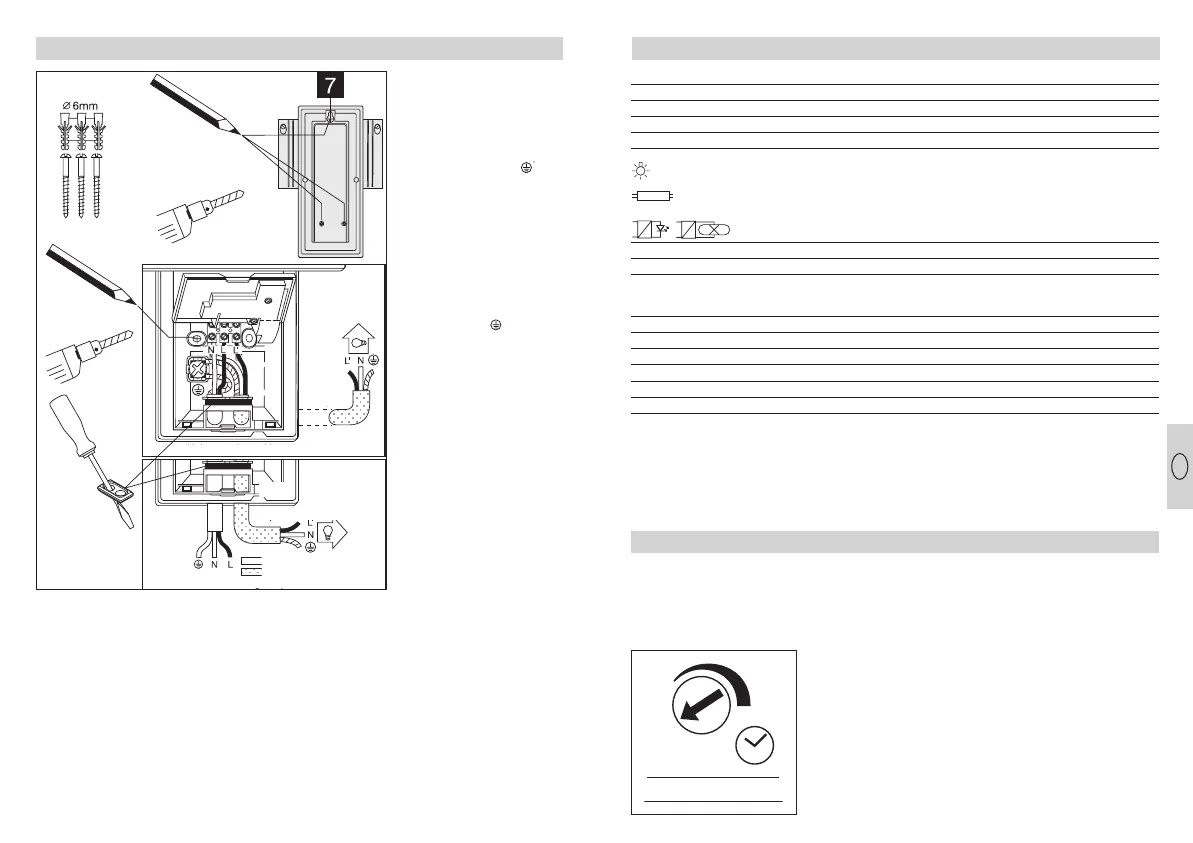

Pasos de montaje:
1. Suelte la cubierta decora-
tiva , 2. Ponga el tornillo
de posicionamiento ,
3. Suspenda el Foco Halóge-
no Sensor. 4. Abra la carca-
sa de montaje  5. Marque
los agujeros de taladro y
retire el Foco Halógeno
Sensor. 6. Taladre los agu-
jeros e inserte los tacos
(Ø 6 mm). 7. Inserte el tapón
obturador. 8. Pase por éste
el cable de alimentación de
red y en su caso el cable
del aparato. 9. Atornille la
carcasa.
Instalación/montaje en la pared
50
a) Conexión del cable de
alimentación de red
El cable de alimentación de
red consta de 3 conducto-
res:
L = fase
N = neutro
PE = toma de tierra
En caso de duda debe
identificar los conductores
con un comprobador de
tensión; a continuación
debe desconectarse de
nuevo la tensión. La fase (L)
y el neutro (N) se conectan
al borne correspondiente.
La toma de tierra (PE) debe
conectarse al contacto de
puesta a tierra ( ).
Naturalmente se puede
montar un interruptor en el
cable de alimentación para
conectar y desconectar la
tensión. Opcionalmente
puede activarse el Foco
Halógeno Sensor manual-
mente por el período de
tiempo ajustado mediante
un botón pulsador de aper-
tura en el cable de alimen-
tación.
b) Conexión de un apara-
to adicional:
Al Foco Halógeno Sensor
puede conectarse un apa-
rato adicional. Tenga en
cuenta para ello la poten-
cia máx. permitida (véan-
se los Datos técnicos). El
conductor de corriente del
aparato se monta en el
borne señalizado con una
L’. El neutro del aparato se
conecta al borne señalizado
con una N juntamente con
el neutro del cable de ali-
mentación de red. El con-
ductor de toma de tierra se
conecta al contacto de
puesta a tierra.
Importante: La conexión
con los conductores inverti-
dos puede ocasionar daños
al aparato.
Cable de alimentación empotrado
instalación
empotrada
instalación sobre revoque
Cable de alimentación de red
Cable de alimentación del aparato
Cable de alimentación sobre revoque
E
10 Sek.-15 Min.
