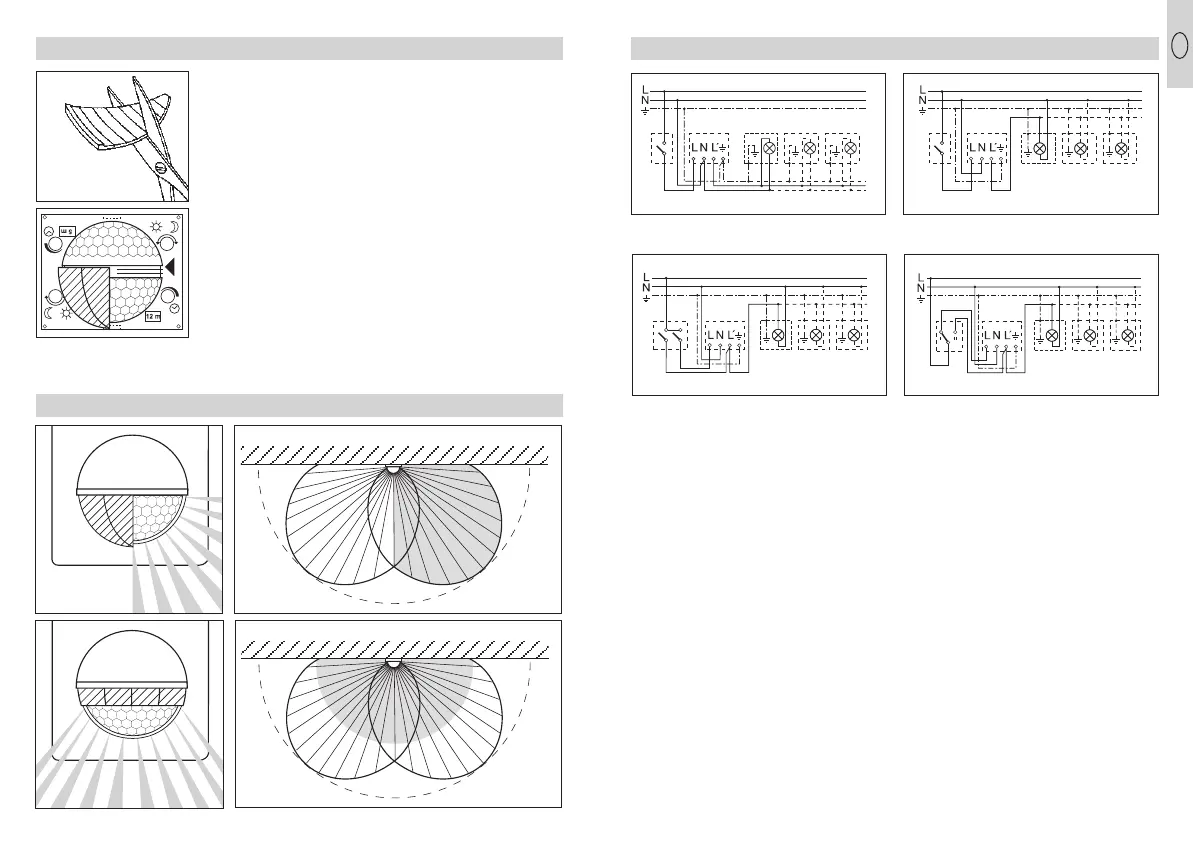

Anschlussbeispiele
1. Leuchte ohne vorhandenen
Neutralleiter
2. Leuchte mit vorhandenem
Neutralleiter
3. Anschluss über Serienschalter für
Hand- und Automatik-Betrieb
4. Anschluss über einen Wechsel-
schalter für Dauerlicht- und Automatik-
Betrieb
Stellung I: Automatik-Betrieb
Stellung II: Hand-Betrieb Dauerbeleuch-
tung
Achtung: Ein Ausschalten der Anlage ist
nicht möglich, lediglich der Wahlbetrieb
zwischen Stellung I und Stellung II.
Um zusätzliche Bereiche
wie z.B. Gehwege auszu-
grenzen oder gezielt zu
überwachen, lässt sich der
Erfassungsbereich durch
Anbringen von Abdeck-
schalen genau einstellen.
Die Abdeckschalen können
entlang der vorgenuteten
Einteilungen in der Senk-
rechten und Waagerechten
getrennt oder mit einer
Schere geschnitten werden.
An der obersten Vertiefung
in der Mitte der Linse kön-
nen sie dann eingehängt
werden. Durch das Aufset-
zen der Designblende wer-
den sie schließlich fixiert.
(Siehe unten:
Beispiele zur Verringerung
des Erfassungswinkels
sowie zur Reduzierung der
Reichweite.)
Individuelle Feinjustierung mit Abdeckblenden
Beispiele
8
D
