Funksjoner
Når bevegelsesmelderen er
tilkoplet strømnettet, dekse-
let lukket og linsen satt på,
kan anlegget tas i drift.
Dekslet skjuler to innstil-
lingsmuligheter.
OBS: Tids- og skumringsinn-
stilling må kun utføres når
linsen er montert.
Tidsinnstilling
(Tiden lampen skal lyse
etter aktivering)
Ønsket lystid for sensor-
halogenlyskaster kan innstil-
les trinnløst fra ca. 10 sek. til
maks. 15 min.
Justeringsskruen dreies helt
til venstre for korteste tid,
ca. 10 sek. justeringsskruen
dreies helt til høyre for
lengste tid, ca. 15 min. Under
innstilling av registreringsom-
rådet og ved funksjonstest
lønner det seg å stille inn den
korteste tiden.
87
HS 502: HS 152 XENO:
Mål (h x b x d) 235 x 220 x 156 mm 235 x 160 x 140 mm
Masse: 2060 g 1400 g
Spenning: 230–240 V, 60 Hz
Effekt: maks. 500 W / R7S maks. 150 W / R7S
Tilleggseffekt:
maks. 500 W *
1)
maks. 800 W *
1)
maks. 300 W, maks. 400 W,
cos ϕ = 0,5 *
2)
cos ϕ = 0,5 *
2)
2 x 58 W hver, 4 x 58 W hver,
C ≤ 44 µF *
3)
C ≤ 88 µF *
3)
Registreringsvinkel: 180° horisontal, 90° vertikal
Lyskasterens projiserte flate: maks. 375 cm
2
maks. 300 cm
2
Sensorens rekkevidde: Grunninnstilling 1: maks. 12 m (preinnstilling)
Grunninnstilling 2: maks. 15 m
+ finjustering med dekkplater 1–12 m
Tidsinnstilling: 10 sek.–15 min. (preinnstilling: 10 sek)
Skumringsinnstilling: 2–2000 Lux (preinnstilling: 2000 Lux)
Beskyttelsestype: IP 44
Beskyttelsesklasse: I (med jordingstilkopling)
Lyskasterens svingområde: vertikalt: 40°, horisontalt: 30°
Temperaturområde: -20 °C – +50 °C
*1) Lyspærer, maks. 500 W (HS 502) / maks. 800 W (HS 152 XENO) ved 230 V AC
*2) Lysrør, maks. 300 W (HS 502) / maks. 400 W (HS 152 XENO) ved cos ϕ = 0,5,
induktiv last ved 230 V AC
*3) Lysrør, sparepærer, LED-lamper med elektronisk ballast (samlet kapasitet for alle tilkoblede
elektroniske ballaster under oppgitt verdi) ved 230 V AC
Tekniske data
Monteringhøyden
:
For å oppnå angitte rekke-
vidder på 5/12 m, bør mon-
teringhøyden være ca. 2 m.

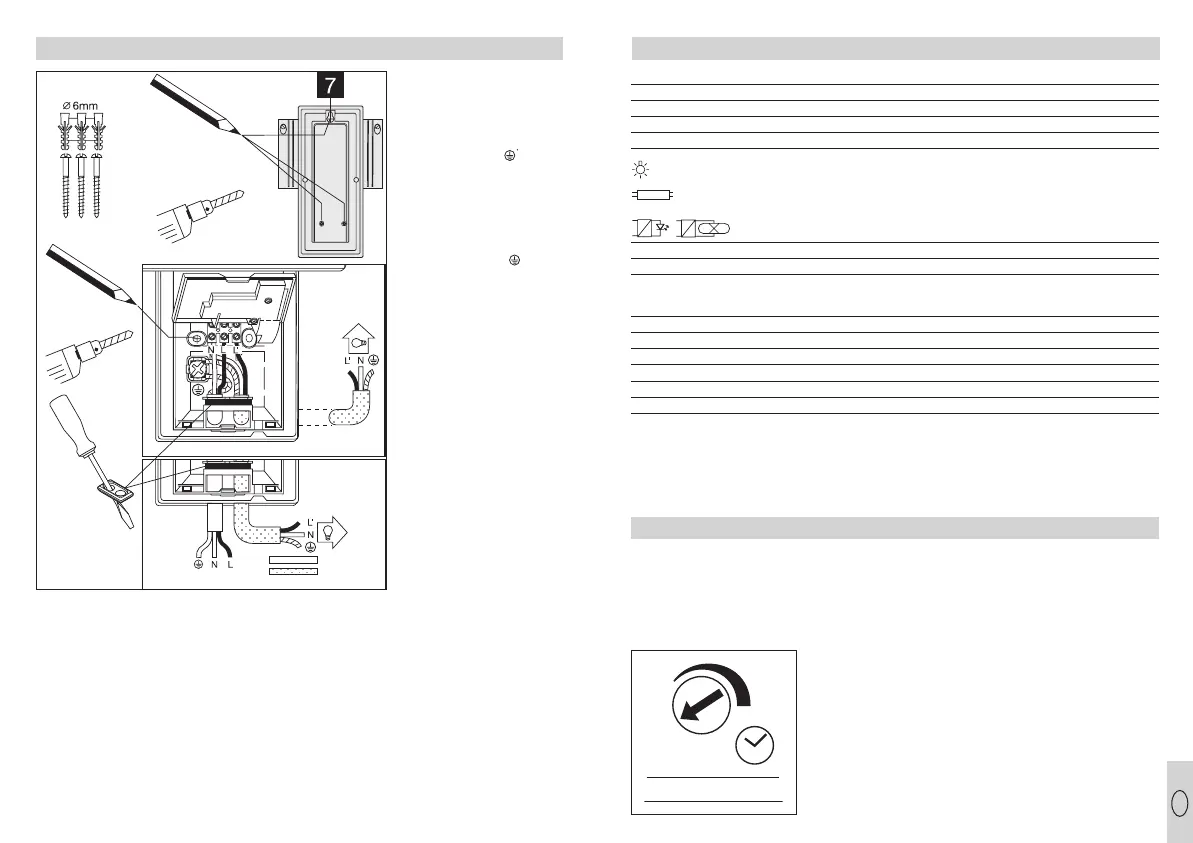

Monteringskritt:
1. Løsne designdekslet .
2. Fest posisjonsskruen .
3. Heng opp sensor-halo-
genlyskasteren. 4. Åpne
monteringsboksen .
5. Tegn borehull, ta ned
sensor-halogenlyskasteren.
6. Bor hull, sett i skrueinn-
sats (Ø 6 mm).
7. Sett i tetningsplugger.
8. koble til nettkabel og
eventuelt kabel til forbruker.
9. Skru boksen godt fast.
Installasjon/veggmontasje
a) Tilkopling av nettled-
ningen:
Nettledningen består av
en 3-ledet kabel:
L = Fase
N = Fase
PE = Jordledning
Ved tvil må kabelen kontrol-
leres med en spenningstes-
ter, deretter må strømtilfør-
selen slås av. Fase (L) og
fase (N) koples henholdsvis
til kontaktene.
Jordledningen må festes til
jordingskontakten ( ). Det
kan selvfølgelig monteres
en av/på-bryter på nettled-
ningen.
Sensor-halogenlyskaster
kan alternativt aktiveres
manuelt med en nettbryter,
og vil da være aktiv lik den
forhåndsinnstilte tiden.
b) Kopling for ekstra
apparat:
Det kan koples et ekstra
apparat til sensor-halogen-
lyskasteren.
Ta hensyn til maksimalt
tillatt effekt (se Tekniske
data). Kabelen til det ekstra
apparatet kobles til klem-
mene L’ og N.
Jordledningen kobles til
jordingsklemmen.
Jordledningen festes til
jordingskontakten.
OBS: Forveksling av
koplingsledningene kan
føre til skader på apparatet.
86
Skjult ledningsopplegg
Skjult anlegg
Apent anlegg
Nettledning
Ledning til forbruker
Utenpåliggende ledningsføring
N
